熱対策機器


巻取りフィルター


自動でフィルタをくるくる巻取り。わずらわしいメンテナンスの手間を大幅に削減。

OKF

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OKF-A160-BT OKF-A350-BT
フィルタ幅 160mm 350mm
フィルタ長 2400mm
捕集効率 35% 重量法 (試験粉体 JIS Z8901 15種、 ダスト濃度 1.0g/min)
電源 単3アルカリ乾電池(LR6)×2本 又は 外部電源供給DC3.3V
巻取日数 最長720日(初期値:180日)
電池寿命 約2年 ※1
外部電源接続口 DCジャック EIAJ-2
固定方式 マグネット 又は ネジ固定
フィルタ難燃性 JIS L1091 A-1 区分3
使用周囲温度 0~+50℃
使用周囲湿度 80%RH以下 結露無き事
機能 巻取り距離設定、フィルタ交換警告、巻取り不良警告、電池交換警告
適合 環境対応 RoHS
色/材質 巻取り部:ベージュ/PBT、黒/A5052  フィルタケース:クリア/PVC(カイダック)
本体質量 約600g 約850g
※1 電池寿命は周辺温度、巻取り間隔、電池性能などにより異なります。新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。

フィルタ仕様

難燃性 JIS L1091(繊維製品の燃焼性試験方法)A-1法(45°ミクロバーナ法)において、区分3に該当します。
区分 1分加熱 着火3秒後
燃焼面積
cm2
残炎時間
s
残炎時間+
残じん時間 s
燃焼長さ
cm
燃焼面積
cm2
残炎時間
s
残炎時間+
残じん時間 s
3 30以下 3以下 5以下 20以下 30以下 3以下 5以下

巻取り距離

お客様の環境に応じてフィルタの巻取り距離を設定することができます。
設定値 1 2 3 4 5 6 7 8 9
巻取距離(日) 3.3mm 4.4mm 6.7mm 8.9mm 13.3mm 20.0mm 26.7mm 40.0mm 80.0mm
巻取日数 720日
約2年
540日
約1.5年
360日
約1年
270日
約9ヵ月
180日
約6ヵ月
120日
約4ヵ月
90日
約3ヵ月
60日
約2ヵ月
30日
約1ヵ月
※ある一定距離を複数回に分けて巻取りします。

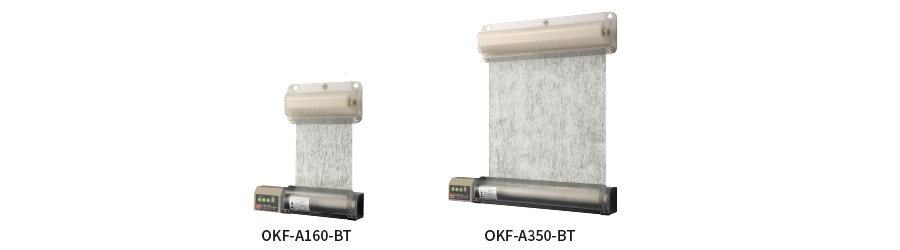

製品ラインナップ

OKF-A160-BT

OKF-A160-BT

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

フィルタ

幅:160mm 長さ:2400mm

梱包内容

ロールフィルタ:1本 単3アルカリ乾電池:2本 M4ねじ:4本
警告説明シール:1枚 設定値確認シール:1枚 取扱説明書:1冊

OKF-A350-BT

OKF-A350-BT

カタログのダウンロード

CAD・取説ダウンロード

フィルタ

幅:350mm 長さ:2400mm

梱包内容

ロールフィルタ:1本 単3アルカリ乾電池:2本 M4ねじ:4本
警告説明シール:1枚 設定値確認シール:1枚 取扱説明書:1冊

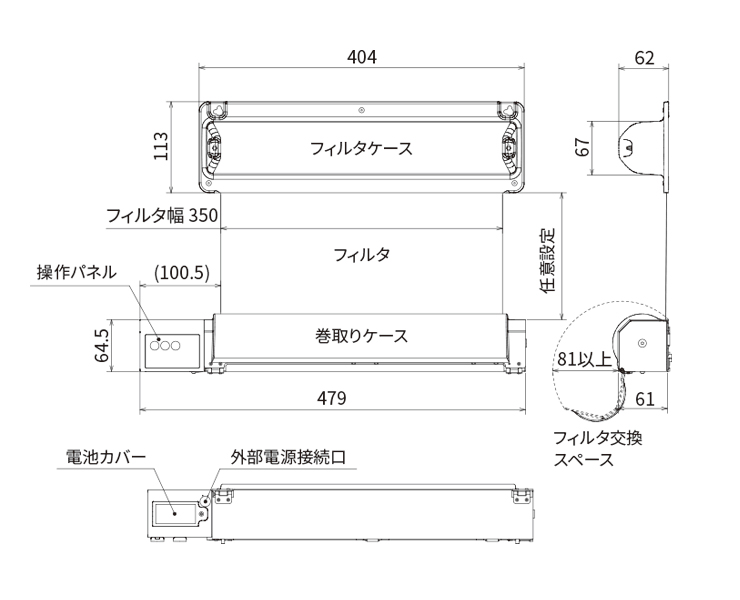

外形寸法図

OKF-A350-BT

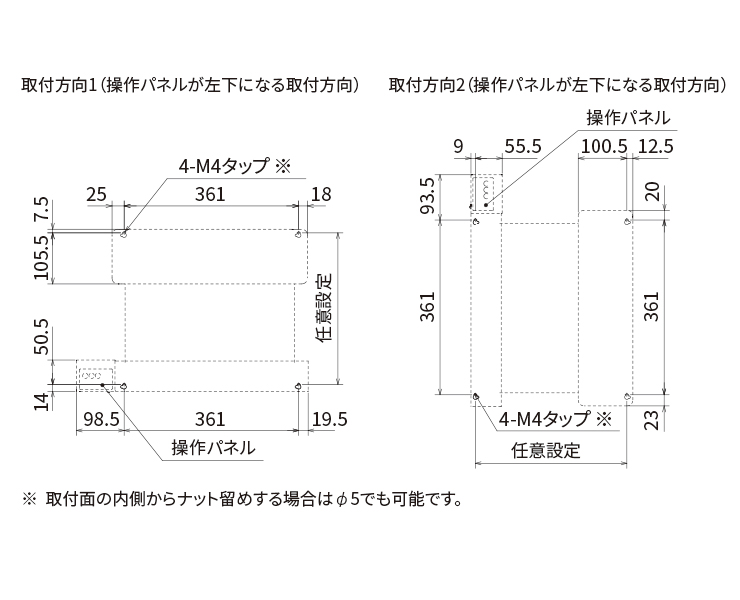

取付穴加工図(ネジ固定時)

取付穴加工図


オプション

交換用フィルタ

交換用フィルタ

型式 適応品型式 販売単位
OKF-F160 OKF-A160-BT 1本
OKF-F350 OKF-A350-BT

ACアダプタ

ACアダプタ

型式 仕様 販売単位
OKF-SW01 入力 AC100~240V/出力 DC3.3V
ジャック形状 EIAJ-2
1個

注意

※引火性ガス、腐食性ガスおよび油煙、絶縁を悪くするチリ等が発生または充満する場所では使用できません。
※火気、火の粉、火花が発生する場所では使用しないでください。
※多量のオイルミスト、液体、蒸気が発生する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※屋外及び高度1000m以上の場所では使用できません。
※本体の改造・修理は絶対にしないでください。また、修理をする場合はメーカにご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
