オイルクーラー用 巻取りフィルター


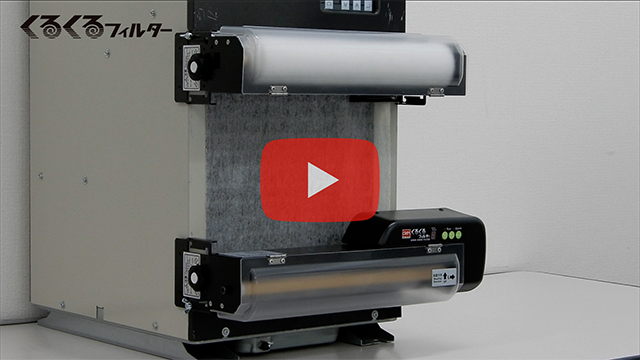

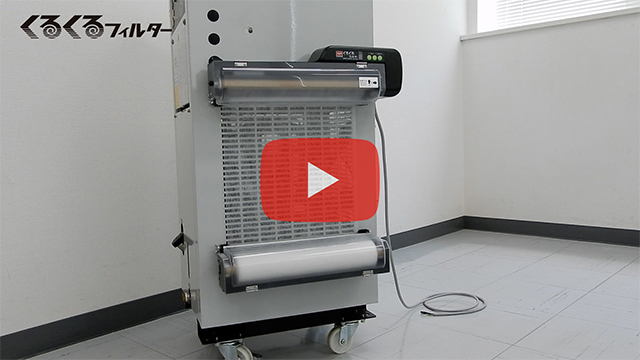

自動でフィルターをくるくる巻取り。オイルクーラー用。

OKF-AOC

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE

型式・仕様

型式 OKF-AOC320-AW OKF-AOC430-AW OKF-AOC520-AW
フィルター幅 320mm 430mm 520mm
フィルター長 4500mm
捕集効率 ※1 ※2 35%
初期圧損 ※1 8.1Pa
定格電圧 単相 AC100~AC240V
定格消費電流 0.05A(AC100V) / 0.035A(AC240V)
定格消費電力 2.5W
固定方式 クランプステー固定/マグネットステー固定
フィルター難燃性 JACA No.11A-2003 クラス3
使用周囲温度 0~+50℃
使用周囲湿度 80%RH以下 結露無き事
機能 巻取り距離設定、フィルター交換警告、巻取り不良警告、巻取り過負荷警告
電源接続方式 電源コード 3芯 2m (導体サイズ0.75sq) 仕上外径Ø 7.3
使用ヒューズ ガラス管ヒューズ 普通溶断型 B種 カートリッジタイプ Ø 5.2 x 20mm 250V 2A
本体色
本体質量 約1.4kg 約1.6kg 約1.8kg
※1:JIS9908 形式3(質量法)に準拠 面風速2.0m/sec
※2:試験粉体JIS Z8901 15種

フィルター仕様

燃焼性試験法 JACA No.11A-2003 において、クラス3に該当します。
クラス3 残炎時間(s) 全試験片の
残じん時間(s)
溶解落下物による
標識用綿の発火
全試験片の
燃焼距離Ld(mm)
4/5が2s以下(≦2s)
1/5が10s以下(≦10s)
30s以下(≦30s) なし 35mm以下(≦35)

巻取り距離

お客様の環境に応じてフィルターの巻取り距離を設定することができます。
設定値 1 2 3 4 5 6 7 8 9
巻取距離(日) 5.5mm 7.0mm 10.5mm 14.0mm 21.0mm 31.5mm 42.5mm 63.5mm 127.0mm
巻取日数 720日
約2年
540日
約1.5年
360日
約1年
270日
約9ヵ月
180日
約6ヵ月
120日
約4ヵ月
90日
約3ヵ月
60日
約2ヵ月
30日
約1ヵ月
※ある一定距離を複数回に分けて巻取りします。


製品ラインナップ

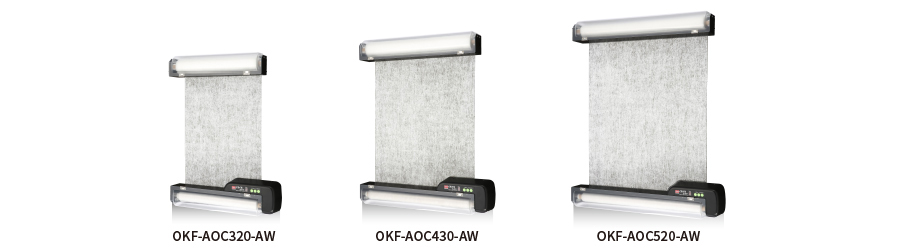

OKF-AOC320/430/520-AW

OKF-AOC

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

フィルター

OKF-AOC320-AW 幅:320mm 長さ:4500mm
OKF-AOC430-AW 幅:430mm 長さ:4500mm
OKF-AOC520-AW 幅:520mm 長さ:4500mm

梱包内容

ロールフィルター:1本 M4ねじ:8本 フィルターガイド用アルミパイプ:2本
警告説明シール:1枚 設定値確認シール:1枚 フィルター交換説明シール:1枚
取扱説明書(和英文併記):1冊

メンテナンス品

交換用フィルター 適合品型式
OKF-F320-OC OKF-AOC320-AW
OKF-F430-OC OKF-AOC430-AW
OKF-F520-OC OKF-AOC520-AW

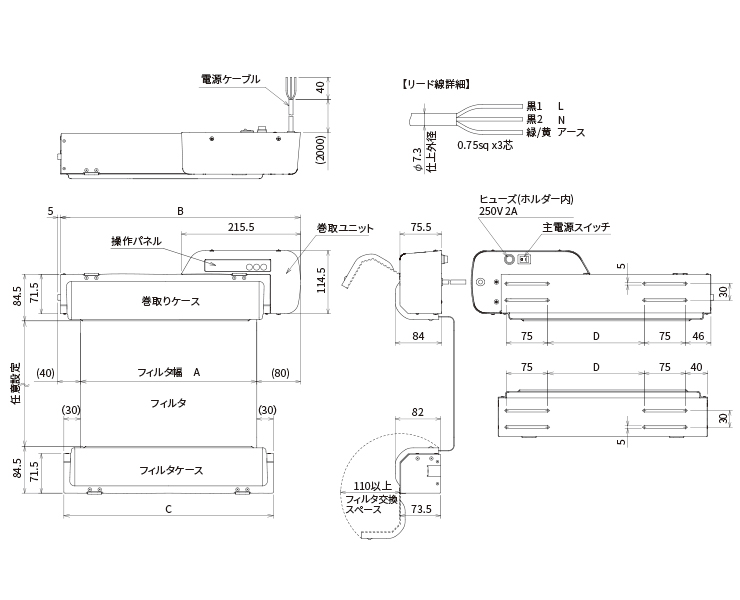

外形寸法図

OKF-AOC

型式 A B C D
OKF-AOC320-AW 320 435 380 175
OKF-AOC430-AW 430 545 490 285
OKF-AOC520-AW 520 635 580 375

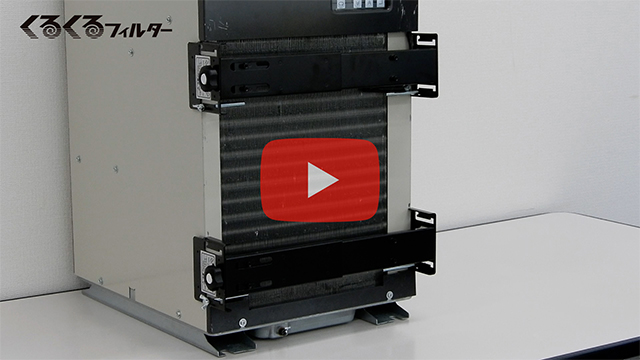

固定方法

製品の固定には別売のクランプステーまたはマグネットステーが必要です。(※本体のみでは固定不可)
クランプステーのみでの固定、マグネットステーのみでの固定、クランプステーとマグネットステーを組み合わせた固定が可能です。
クランプステー(別売)

クランプステー

型式 OKF-CS320-01 OKF-CS430-01 OKF-CS520-01
適合品型式 OKF-AOC320-AW OKF-AOC430-AW OKF-AOC520-AW
固定方式 挟み込み式
本体固定方法 M4ねじ4箇所によるねじ固定
本体色
本体質量 約1.0kg
付属品 蝶ボルトM5×65 2本、角ナットM5 2個
販売単位 1個

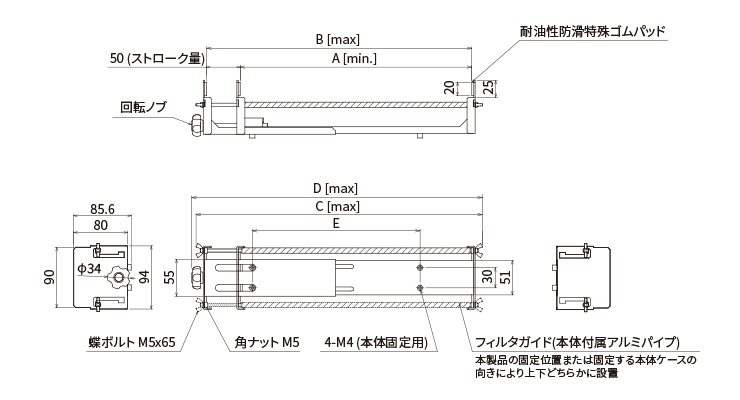

外形寸法図

型式 A B C D E
OKF-CS320-01 345 395 426.5 435 250
OKF-CS430-01 455 505 536.5 545 360
OKF-CS520-01 545 595 626.5 635 450
マグネットステー(別売)

マグネットステー

型式 OKF-MS01
適合品型式 OKF-AOC320-AW OKF-AOC430-AW OKF-AOC520-AW
固定方式 マグネット式
本体固定方法 M4ねじ2箇所によるねじ固定
本体色
本体質量 約0.3kg(2個/set)
付属品 蝶ボルトM5×30 2本、角ナットM5 2個
販売単位 2個/1set

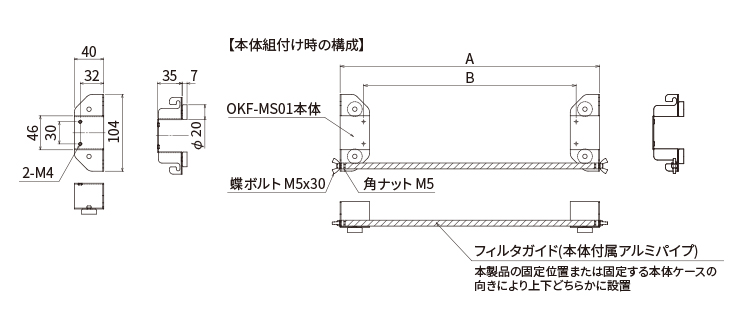

外形寸法図

型式 A B
OKF-AOC320-AW 352 288
OKF-AOC430-AW 462 398
OKF-AOC520-AW 552 488

固定方法組み合わせ

オイルクーラーの形状や設置空間に応じて、①~⑧の中から巻取り方向及び固定方法をお選びください。
※①~⑧以外の方法では巻取り・固定ができませんのでご注意ください。
固定パーツ

① 上下方向

② 左右方向

固定パーツ

③ 上下方向

④ 左右方向

固定パーツ

⑤ 上下方向

⑥ 左右方向

固定パーツ

⑦ 上下方向

⑧ 左右方向

型式一覧

巻取りケース及びフィルターケース両方のステーが必要になります。ご購入の際は数量にご注意ください。
くるくるフィルター型式 クランプステー型式 マグネットステー型式
OKF-AOC320-AW OKF-CS320-01 OKF-MS01
OKF-AOC430-AW OKF-CS430-01
OKF-AOC520-AW OKF-CS520-01

設置空間

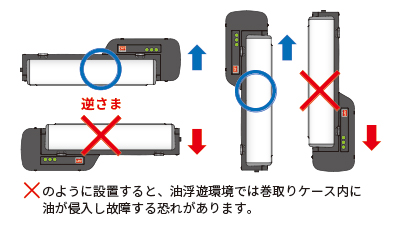

巻取りケースの向き


注意

※引火性ガス、腐食性ガスおよび油煙、絶縁を悪くするチリ等が発生または充満する場所では使用できません。
※火気、火の粉、火花が発生する場所では使用しないでください。
※多量のオイルミスト、液体、蒸気が発生する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※屋外及び高度1000m以上の場所では使用できません。
※本体の改造・修理は絶対にしないでください。また、修理をする場合はメーカにご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
