熱対策機器


超音波霧化式


超音波振動子を用いてドレン水を霧化。

OCJ-M

特長

使用環境 取付・設置方法 処理方式 仕様
屋内 側面・埋込・据置取付 超音波霧化式 ワイドレンジ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OCJ-M030-AW OCJ-M060-AW
処理方式 超音波霧化式
取付方法 側面取付・埋込取付・据置取付
処理能力(※1) 320ml/h 650ml/h
定格電圧 単相AC100~AC240V
消費電力(※2) 5W
処理動作時消費電力(※2) 44W 82W
使用周囲温度 +10~+50℃
使用周囲湿度 85%RH以下 結露無き事
霧化動作 フロートスイッチによる一定量以上ON 以下OFF
保護機能 オーバーフロー検出
異常時出力 オーバーフロー時 接点出力1点 無電圧a接点 AC250V 3A 抵抗負荷
騒音(A特性) 約52dB
二次ドレンパイプ(※3) Ø13
適合 環境対応 RoHS
外径寸法(mm)(※4) W300×H190×D150 W350×H200×D200
本体質量(※5) 約4.8kg 約6.5kg
※1 周囲温度+30℃、湿度60%RH時のドレン水処理量です。
※2 使用温度範囲の最大値です。
※3 工場出荷時はR1/8プラグで栓をします。
※4 突起物を除いた寸法です。
※5 乾燥状態の質量です。
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。


製品ラインナップ

OCJ-M030-AW

OCJ-M030-AW

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

処理能力

320ml/h

梱包内容

本体: 1台 パッキン:1台分 取付ボルト:4本 ワッシャ:4個
スプリングワッシャ:4個 ナット:4個 取扱説明書:1冊

メンテナンス品

フィルタ
EPF-S3 1枚

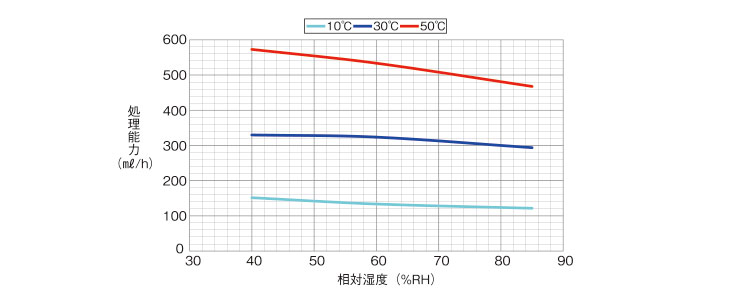

能力グラフ

能力グラフ

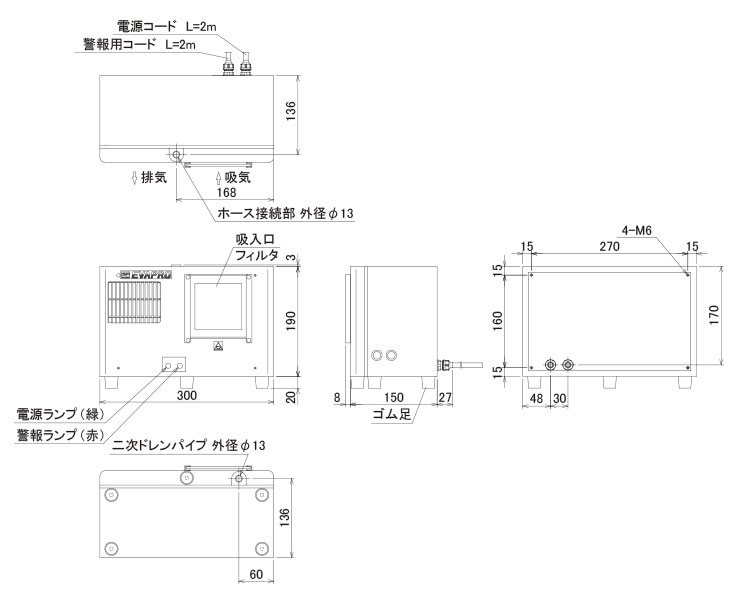

外形寸法図

外形寸法図

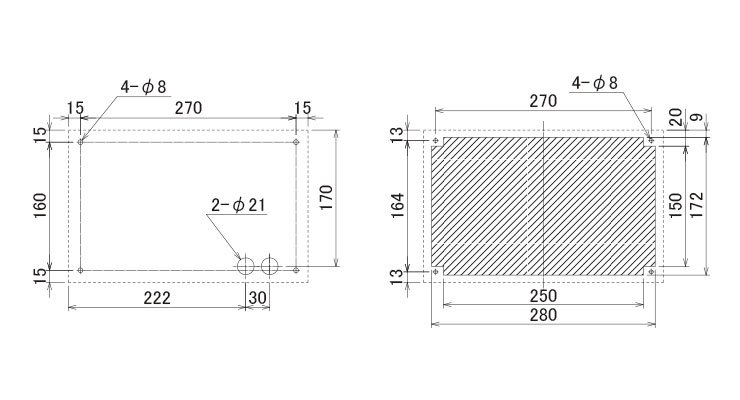

パネルカット図

パネルカット図

OCJ-M060-AW

OCJ-M060-AW

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

処理能力

650ml/h

梱包内容

本体: 1台 パッキン:1台分 取付ボルト:4本 ワッシャ:4個
スプリングワッシャ:4個 ナット:4個 取扱説明書:1冊

メンテナンス品

フィルタ
EPF-S3 1枚

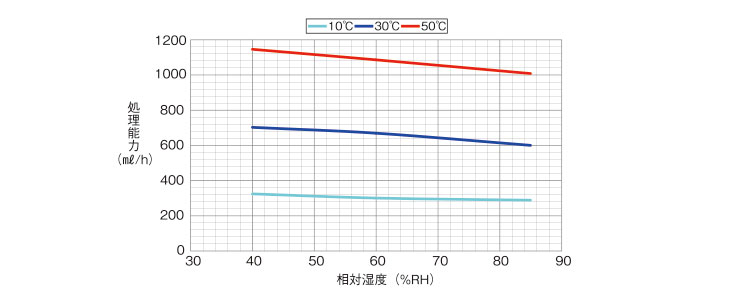

能力グラフ

能力グラフ

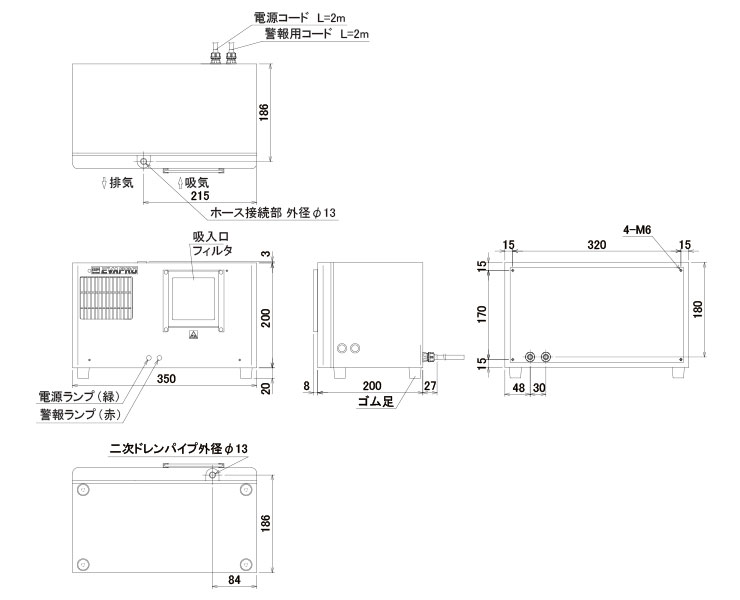

外形寸法図

外形寸法図

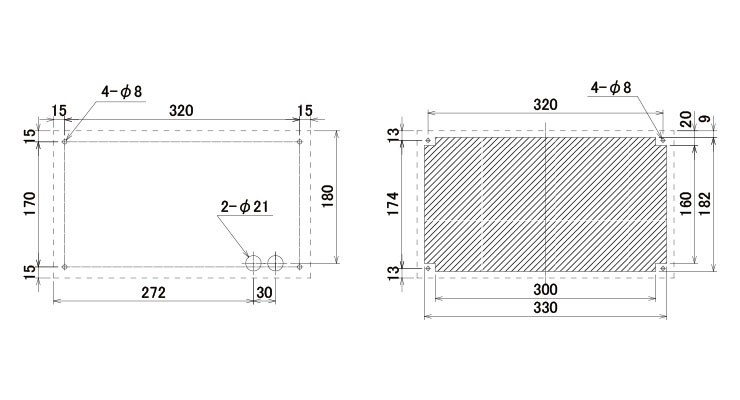

パネルカット図

パネルカット図

オプション

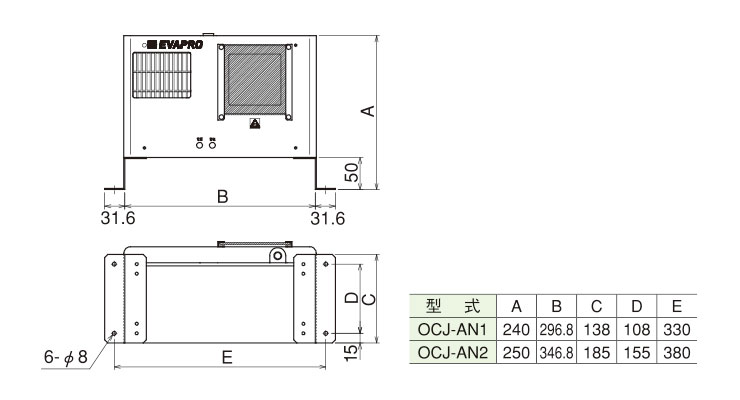

据置取付金具

・OCJ-M030-AW用:OCJ-AN1
・OCJ-M060-AW用:OCJ-AN2


 取付板:2枚 取付ねじ:4個

オプション

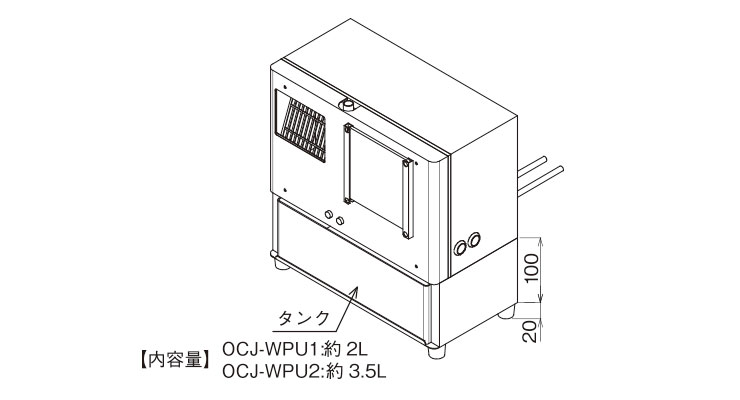

二次ドレン水受けユニット

・OCJ-M030-AW用:OCJ-WPU1
・OCJ-M060-AW用:OCJ-WPU2


 ユニット:1台 タンク:1個
 取付ねじ:4個

オプション


注意

※本製品は、制御盤用クーラーのドレン水を処理する装置です。本来の目的以外では、絶対に使用しないでください。
※空気循環が妨げられないように、他のユニットまたは壁と200mm 以上の空間をお取りください。蒸発能力の低下や他のユニットへ悪影響をおよぼす原因となります。
※油煙、引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※分解、改造はおこなわないでください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
