熱対策機器


メンテナンス品

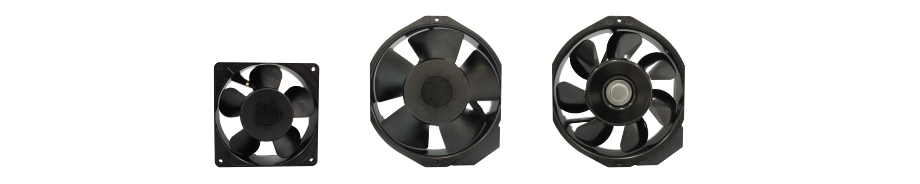

盤内ファン型式 適合品型式
FM-11938P-A100-00 OCA-S300AC-A100
FM-11938P-A200-00 OCA-H300BCS-A200
OCA-H300AC-A200
OCA-H350BCD-A200
FM-11938P-A220-00 OCA-S300BCS-A220
OCA-H300AC-A220
FM-15038P-A100-00 OCA-S300BC-A100
OCA-S600BC-A100
OCA-S1000BC-A100
OCA-S1600BC-A100
FM-15038P-A200-00 OCA-H300BC-A200(-R)
OCA-H600BC-A200(-R)
OCA-H1000BC-A200(-R)
OCA-H1600BC-A200(-R)
OCA-H2200BC-A200(-R)
OCA-H2900BC-A200(-R)
OCA-H500BCS-A200
OCA-H800BCS-A200
OCA-H700AC-A200
OCA-H1100AC-A200
OCA-H1700AC-A200
OCA-H2300AC-A200
OCA-H3000AC-A200
OCA-H700BCD-A200
OCA-H1300BCD-A200
OCA-H2300BCD-A200
FM-15038P-A230-00 OCA-S300BC-A220-CN
OCA-S600BC-A220-CN
OCA-S1000BC-A220-CN
OCA-S1600BC-A220-CN
OCA-S700AC-A220-CN
OCA-S1100AC-A220-CN
OCA-S1700AC-A220-CN
盤外ファン型式 適合品型式
FM-15038M-A100-00 OCA-S300BC-A100
OCA-S600BC-A100
OCA-S1000BC-A100
OCA-S1600BC-A100
OCA-S300AC-A100
FM-15038M-A200-00 OCA-H300BC-A200(-R)
OCA-H600BC-A200(-R)
OCA-H1000BC-A200(-R)
OCA-H1600BC-A200(-R)
OCA-H2200BC-A200(-R)
OCA-H2900BC-A200(-R)
OCA-H300BCS-A200
OCA-H500BCS-A200
OCA-H800BCS-A200
OCA-H300AC-A200
OCA-H700AC-A200
OCA-H1100AC-A200
OCA-H1700AC-A200
OCA-H2300AC-A200
OCA-H3000AC-A200
OCA-H350BCD-A200
OCA-H700BCD-A200
OCA-H1300BCD-A200
OCA-H2300BCD-A200
FM-15138M-A220-00 OCA-S300BC-A220-CN
OCA-S300BCS-A220-CN
OCA-S600BC-A220-CN
OCA-S1000BC-A220-CN
OCA-S1600BC-A220-CN
OCA-S300AC-A220-CN
OCA-S700AC-A220-CN
OCA-S1100AC-A220-CN
OCA-S1700AC-A220-CN

仕様

型式 FM-11938P
-A100-00
FM-11938P
-A200-00
FM-15038P
-A100-00
FM-15038P
-A200-00
FM-15038M
-A100-00
FM-15038M
-A200-00
定格電圧(50/60Hz) ※1 100V 200V 100V 200V 100V 200V
定格電流 ※2 0.27/0.23A 0.14/0.12A 0.47/0.44A 0.23/0.21A 0.53/0.45A 0.25/0.23A
最大風量 2.5/2.9m3/min 2.5/2.9m3/min 5.0/6.0m3/min 5.0/6.0m3/min 5.3/6.3m3/min 5.3/6.3m3/min
最大静圧 64.7/76.4Pa 64.7/76.5Pa 156.9/215.8Pa 156.8/215.6Pa 127.5/163.8Pa 127.5/163.8Pa
インペラー材質 プラスチック プラスチック プラスチック プラスチック
※1 電圧変動も含め±10%以内 ※2 フリーエアー時
*記載のない型式の仕様については別途お問い合わせください

外形寸法図

FM-11938□-A□00-00

FM-15038□-A□00-00

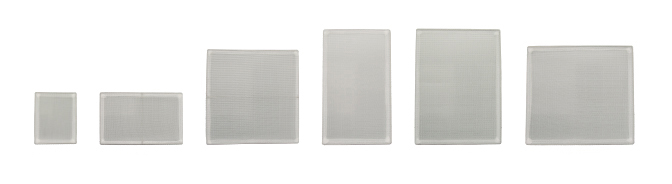

交換用フィルター

型式 適合品型式
CF-S1 OCA-H/S300BC、OCA-H/S300BCS、OCA-H/S600BC、OCA-H/S300AC
OCA-H/S700AC、OCA-H350BCD、OCA-H700BCD
CF-S2 OCA-H/S1000BC、OCA-H/S1100AC、OCA-H2300BCD
CF-S3 OCA-H/S1600BC
CF-S4 OCA-H/S1700AC
CF-S5 OCA-H/S2300AC
CF-S6 OCA-H/S3000AC
CF-S7 OCA-H/S2200BC、OCA-H/S2900BC
CF-S8 OCA-H1300BCD

交換用蒸発シート

型式 適合品型式
CJ-S1 OCA-H350BCD-A200
CJ-S2 OCA-H700BCD-A200
CJ-S3 OCA-H1300BCD-A200
CJ-S4 OCA-H2300BCD-A200
