機種選定方法
手順
下記の各選定方法により、BOX FANの必要定格能力〔W/K〕が算出されます。
算出した定格能力〔W/K〕より大きい定格能力の機種を選定してください。
算出した定格能力〔W/K〕より大きい定格能力の機種を選定してください。
定格能力の単位K〔W/K〕とは…
W：熱流量1W＝1J/S
1W/Kとは制御盤内部と外気温度との温度差が1Kある場合1Wの熱流量を盤外へ逃がす能力です。
〔例〕 5W/Kとは制御盤内部と外気温度との温度差が1Kある場合5Wの熱流量を盤外へ逃がす能力です。
1W/Kとは制御盤内部と外気温度との温度差が1Kある場合1Wの熱流量を盤外へ逃がす能力です。
〔例〕 5W/Kとは制御盤内部と外気温度との温度差が1Kある場合5Wの熱流量を盤外へ逃がす能力です。
|
制御盤内部の発熱量（P）がわからない場合の計算式による選定方法
制御盤内部の発熱量（P）がわかっている場合の計算式による選定方法

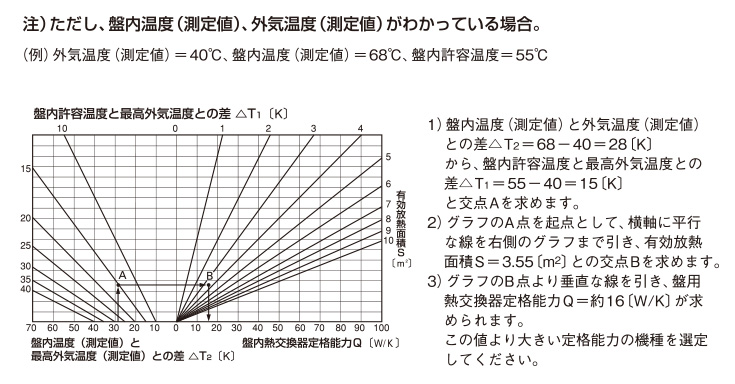

制御盤内部の発熱量（P）がわからない場合のグラフによる選定方法

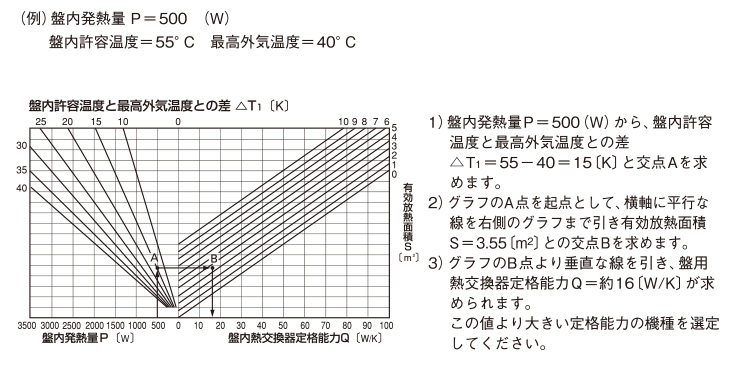

制御盤内部の発熱量（P）がわかっている場合のグラフによる選定方法
