熱対策機器


サーモスタット


消費電力の削減に。

サーモスタット

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OTH-05 OTH-03
出力接点定格 AC240V 5A(cosØ=1) AC250/115/60/48/24V
DC60/48/24V
設定温度範囲 OPEN(OFF)29±3℃ +5~+60℃(ボリュームによる可変)
CLOSE(ON)37±4℃
接点定格電流 約5A 抵抗負荷 端子5-3(ヒーター用)AC10A DC=30W 抵抗負荷
端子5-4(熱交換器用)AC5A DC=30W 抵抗負荷
適合 環境対応 RoHS
外形寸法 W49×H24×D24(ケーブル含まず) W70×H70×D25
本体質量 約190g(ケーブル含む) 約105g

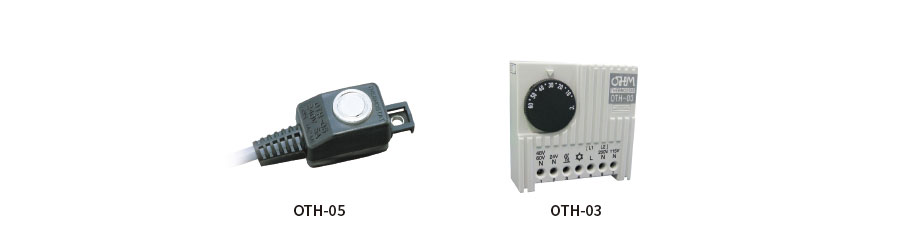

製品ラインナップ

ページ内目次


OTH-05

OTH-05

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

・オイルミスト環境でも使用可能
・温度設定固定
・バイメタルプローブ式

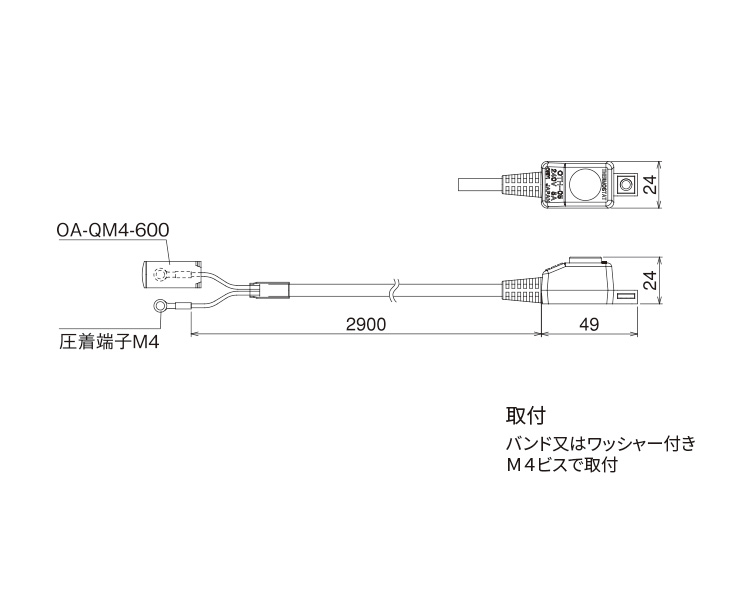

外形寸法図

外形寸法図

OTH-03

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

・オイルミスト環境でも使用可能
・温度設定可変
・バイメタルプローブ式

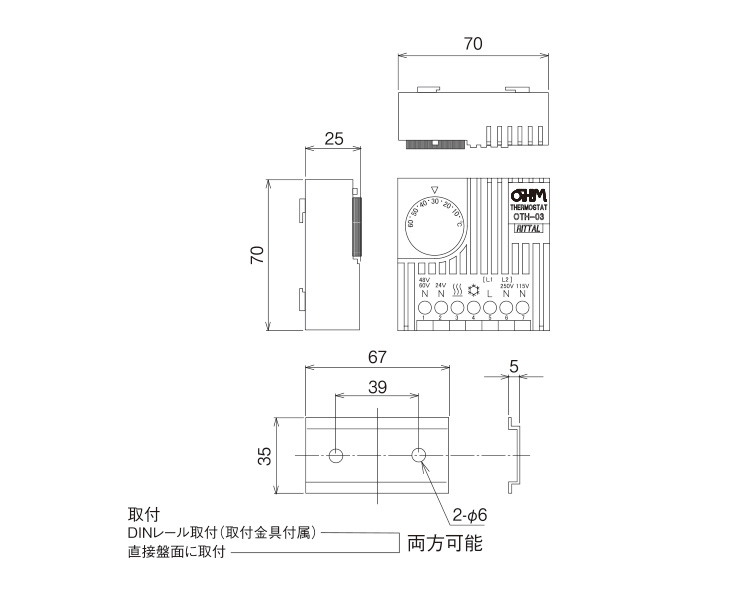

外形寸法図

外形寸法図


注意

※屋外では使用できません。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
