標準タイプ 盤内側面取付型


業界シェアNO.1。豊富なラインナップの盤内側面取付型。

BOXFAN

使用環境 取付方法 冷却方式
屋内 盤内側面取付 空冷

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OC-17-A100 OC-17-A200 OC-12-A100 OC-12-A200 OC-15-A100 OC-15-A200
取付方法 盤内側面取付型
定格能力 ※1 8/10W/K 10/12W/K
定格電圧(50/60Hz)※2 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V
定格消費電流 ※3 0.50A/0.45A 0.25A/0.23A 0.50A/0.45A 0.25A/0.23A 0.50A/0.45A 0.25A/0.23A
定格消費電力 ※3 44/42W
使用周囲温度 -10~+70℃ 氷結無き事
使用周囲湿度 20~85%RH 結露無き事
騒音(A特性) 約59dB 約58dB
適合 規格 UL1995
環境対応 RoHS
外形寸法(mm)※4 W170×H680×D60 W200×H480×D66 W150×H590×D90
本体質量 約6.2kg 約5.8kg 約6.1kg

型式 OC-28-A100 OC-28-A200 OC-31-A100 OC-31-A200 OC-30-A100 OC-30-A200
取付方法 盤内側面取付型
定格能力 ※1 16/20 W/K 25/30 W/K
定格電圧(50/60Hz)※2 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V
定格消費電流 ※3 1.00A/0.90A 0.50A/0.45A 1.00A/0.90A 0.50A/0.45A 1.40A/1.20A 0.70A/0.60A
定格消費電力 ※3 88/84W 100/90W
使用周囲温度 -10~+70℃ 氷結無き事
使用周囲湿度 20 ~ 85%RH 結露無き事
騒音(A特性) 約62dB 約63dB 約67dB
適合 規格 UL1995
環境対応 RoHS
外形寸法(mm)※4 W280×H590×D90 W310×H680×D60 W300×H650×D90
本体質量 約10.7kg 約11.0kg 約12.5kg

型式 OC-20-A100 OC-20-A200 OC-37-A100 OC-37-A200 OC-40-A100 OC-40-A200
取付方法 盤内側面取付型
定格能力 ※1 34/43 W/K 35/42 W/K 60/80 W/K
定格電圧 ※2 単相AC100 ~ AC120V 単相AC200 ~ AC230V 単相AC100 ~ AC120V 単相AC200 ~ AC230V 単相AC100 ~ AC120V 単相AC200 ~ AC230V
定格消費電流 ※3 1.40A/1.20A 0.70A/0.60A 2.80A/2.40A 1.40A/1.20A 2.80A/2.40A 1.40A/1.20A
定格消費電力 ※3 100/90W 200/180W 200/180W
使用周囲温度 -10~+70℃ 氷結無き事
使用周囲湿度 20 ~ 85%RH 結露無き事
騒音(A特性) 約66dB 約68dB 約69dB
適合 規格 UL1995
環境対応 RoHS
外形寸法(mm)※4 W200×H660×D160 W382×H650×D90 W400×H660×D160
本体質量 約14.4kg 約16.1kg 約27.6kg
※1 制御盤内部と外気温度の差が20Kの時の公称能力です。
※2 単相AC100V、単相AC200Vでご使用ください。 異電圧仕様については別途ご相談ください。
※3 周囲温度+25℃、湿度50%RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。


製品ラインナップ

OC-17-A100/A200

OC-17-A100/OC-17-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

8/10 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 6本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-17 FAN 1枚 OG-17 FIN 1SET OF-S1 1枚 FM-17 1個

外形寸法図

外形寸法図

パネルカット図

パネルカット図


OC-12-A100/A200

OC-12-A100/OC-12-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

10/12 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 6本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-12 FAN 1枚 OG-12 FIN 1SET OF-S1 1枚 FM-12 1個

外形寸法図

外形寸法図

パネルカット図

パネルカット図


OC-15-A100/A200

OC-15-A100/OC-15-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

10/12 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 6本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-15 FAN 1枚 OG-15 FIN 1SET OF-S1 1枚 FM-15 1個

外形寸法図

外形寸法図

パネルカット図

パネルカット図


OC-28-A100/A200

OC-28-A100/OC-28-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

16/20 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 2個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 10本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-28 FAN 1SET
(2枚)
OG-28 FIN 1SET OF-S1 1枚 FM-28 1個

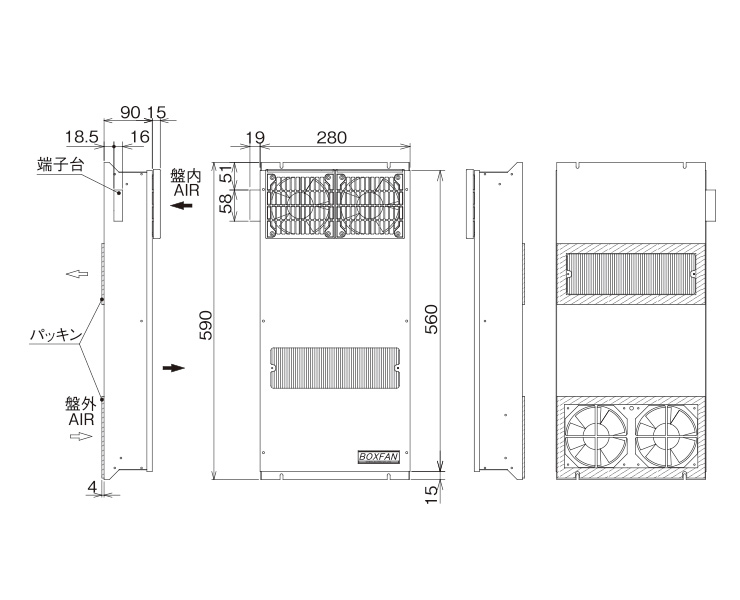

外形寸法図

外形寸法図

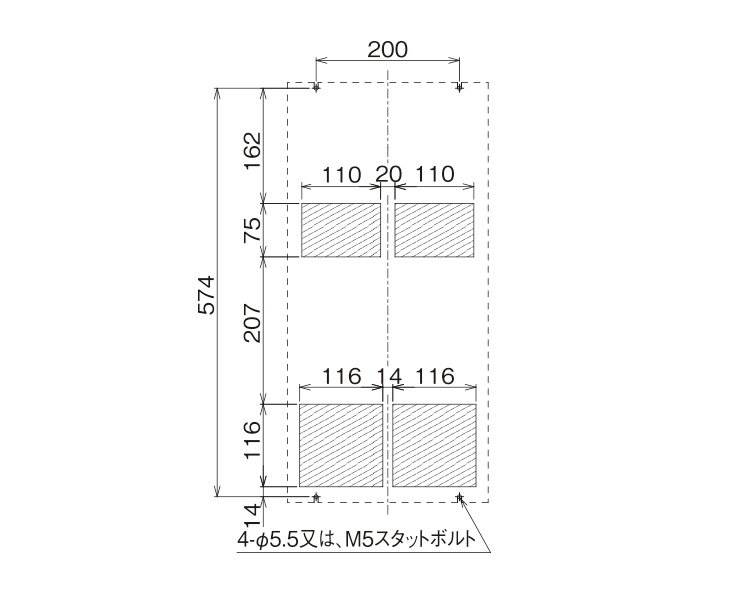

パネルカット図

パネルカット図


OC-31-A100/A200

OC-31-A100/OC-31-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

16/20 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 2個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 10本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-31 FAN 1SET
(2枚)
OG-31 FIN 1SET OF-S1 1枚 FM-31 1個

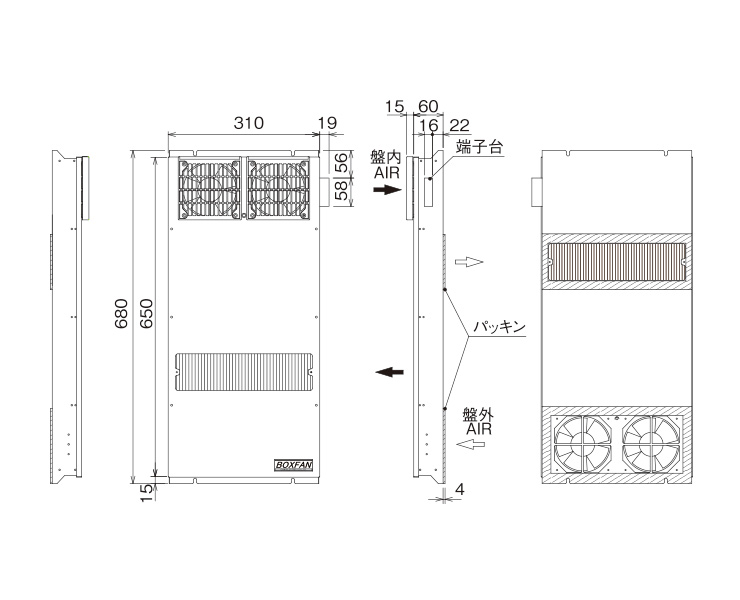

外形寸法図

外形寸法図

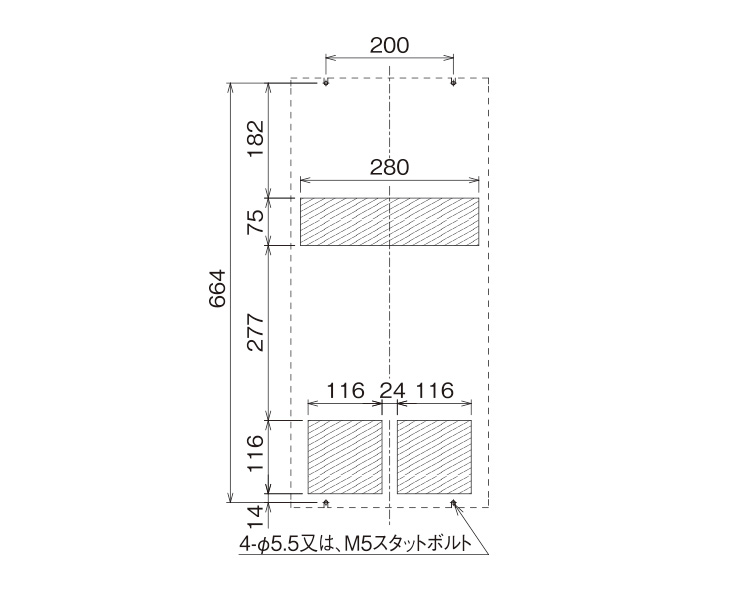

パネルカット図

パネルカット図


OC-30-A100/A200

OC-30-A100/OC-30-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

25/30 W/K(50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 1個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 6本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-30 FAN 1枚 OG-30 FIN 1SET OF-S2 1枚 FM-30 1個

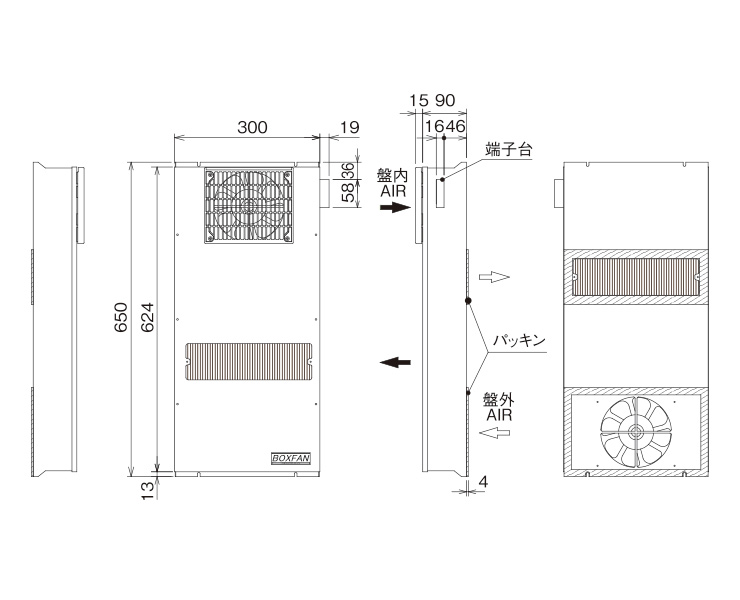

外形寸法図

外形寸法図

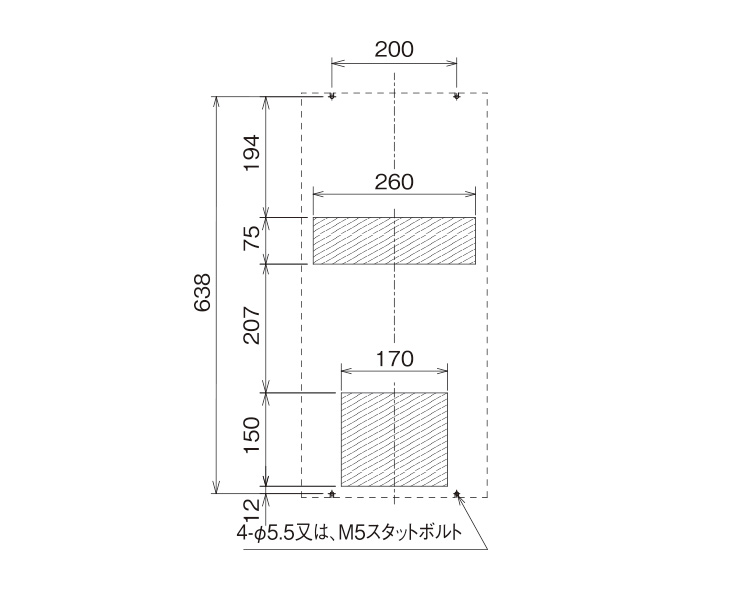

パネルカット図

パネルカット図


OC-20-A100/A200

OC-20-A100/OC-20-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

34/43 W/K(50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 1個 フィンガード: 1個 ガイド: 2個
フィルタ: 1枚 ガード取付用ねじ: 6本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-20H FAN 1枚 OG-20H FIN 1SET OF-S2 1枚 FM-20H 1個

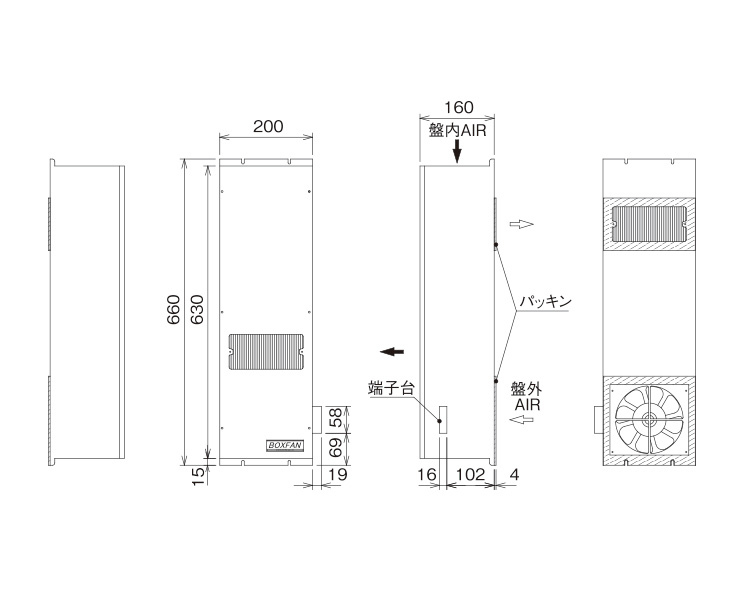

外形寸法図

外形寸法図

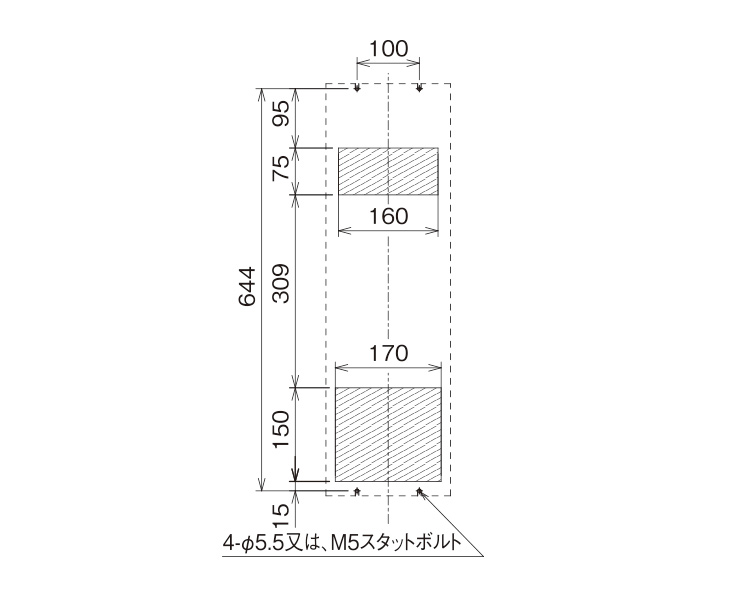

パネルカット図

パネルカット図


OC-37-A100/A200

OC-37-A100/OC-37-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

35/42 W/K(50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 2個 フィンガード: 1個 ガイド: 2個
フィルタ: 2枚 ガード取付用ねじ: 10本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-37 FAN 1SET
(2枚)
OG-37 FIN 1SET OF-S2 1枚 FM-37 1個

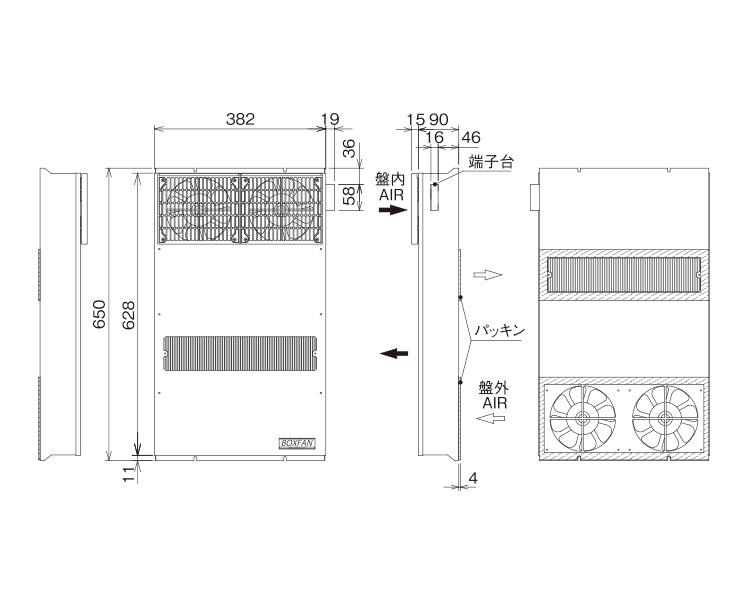

外形寸法図

外形寸法図

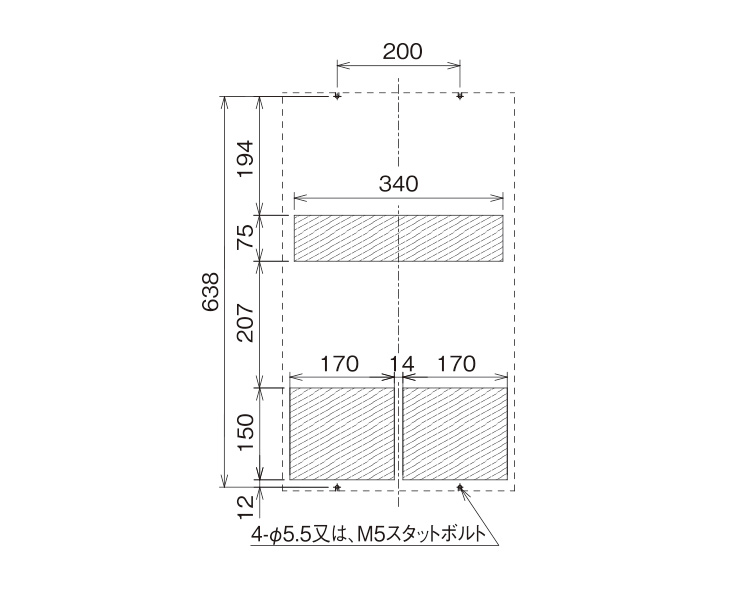

パネルカット図

パネルカット図


OC-40-A100/A200

OC-40-A100/OC-40-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

60/80 W/K (50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 2個 フィンガード: 2個 ガイド: 4個
フィルタ: 2枚 ガード取付用ねじ: 12本 警告ラベル(回転物注意): 1枚
取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-40H
FAN
1SET
(2枚)
OG-40H
FIN
1SET OF-S2 1枚 FM-40H 1個

外形寸法図

外形寸法図

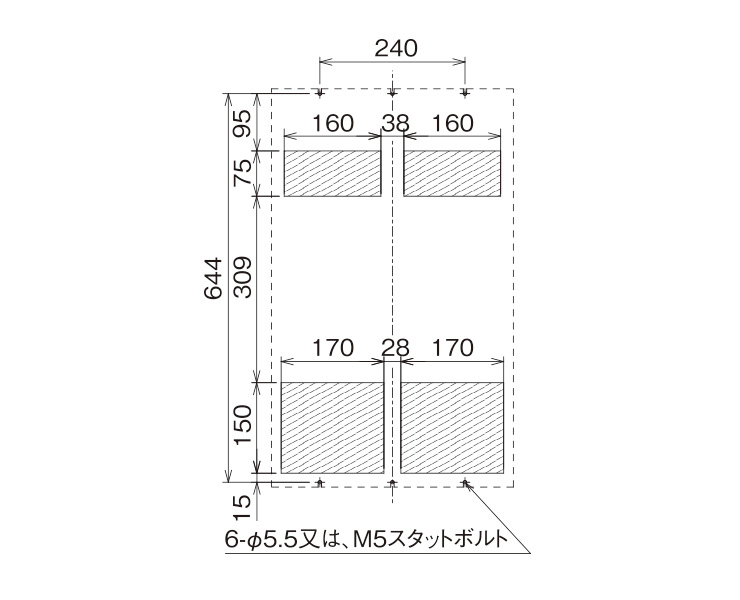

パネルカット図

パネルカット図

関連製品

サーモスタット

サーモスタット

消費電力の節約に効果を発揮。
ISO14001対策に。

巻取りフィルター

巻取りフィルター

モータにより自動でフィルタをくるくる巻取り。メンテナンスの手間を削減。

注意

※制御盤外と制御盤内の空気循環が妨げられないように、熱交換器は他のユニットまたは壁と150mm以上の空間をお取りください。能力が低下します。
※熱交換器への電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
