標準タイプ 盤外側面取付型


業界シェアNO.1。豊富なラインナップの盤外側面取付型。

BOXFAN

使用環境 取付方法 冷却方式
屋内 盤外側面取付 空冷

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE

型式・仕様

型式 OC-17S-A100 OC-17S-A200 OC-12S-A100 OC-12S-A200 OC-15S-A100 OC-15S-A200
取付方法 盤外側面取付型
定格能力 ※1 8/10W/K 10/12W/K
定格電圧(50/60Hz)※2 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V
定格消費電流 ※3 0.50A/0.45A 0.25A/0.23A 0.50A/0.45A 0.25A/0.23A 0.50A/0.45A 0.25A/0.23A
定格消費電力 ※3 44/42W
使用周囲温度 -10~+70℃ 氷結無き事
使用周囲湿度 20~85%RH 結露無き事
騒音(A特性) 約59dB 約58dB
適合 規格 UL1995
環境対応 RoHS2
外形寸法(mm)※4 W170×H680×D60 W200×H480×D66 W150×H590×D90
本体質量 約6.2kg 約5.8kg 約6.1kg

型式 OC-28S-A100 OC-28S-A200 OC-31S-A100 OC-31S-A200 OC-30S-A100 OC-30S-A200
取付方法 盤外側面取付型
定格能力 ※1 16/20 W/K 25/30 W/K
定格電圧(50/60Hz)※2 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V 単相AC100~AC120V 単相AC200~AC230V
定格消費電流 ※3 1.00A/0.90A 0.50A/0.45A 1.00A/0.90A 0.50A/0.45A 1.40A/1.20A 0.70A/0.60A
定格消費電力 ※3 88/84W 100/90W
使用周囲温度 -10~+70℃ 氷結無き事
使用周囲湿度 20 ~ 85%RH 結露無き事
騒音(A特性) 約62dB 約63dB 約67dB
適合 規格 UL1995
環境対応 RoHS2
外形寸法(mm)※4 W280×H590×D90 W310×H680×D60 W300×H650×D90
本体質量 約10.7kg 約11.0kg 約12.5kg

型式 OC-20S-A100 OC-20S-A200 OC-37S-A100 OC-37S-A200 OC-40S-A100 OC-40S-A200
取付方法 盤外側面取付型
定格能力 ※1 34/43 W/K 35/42 W/K 60/80 W/K
定格電圧 ※2 単相AC100 ~ AC120V 単相AC200 ~ AC230V 単相AC100 ~ AC120V 単相AC200 ~ AC230V 単相AC100 ~ AC120V 単相AC200 ~ AC230V
定格消費電流 ※3 1.40A/1.20A 0.70A/0.60A 2.80A/2.40A 1.40A/1.20A 2.80A/2.40A 1.40A/1.20A
定格消費電力 ※3 100/90W 200/180W 200/180W
使用周囲温度 -10~+70℃ 氷結無き事
使用周囲湿度 20 ~ 85%RH 結露無き事
騒音(A特性) 約66dB 約68dB 約69dB
適合 規格 UL1995
環境対応 RoHS2
外形寸法(mm)※4 W200×H714×D160 W382×H650×D90 W400×H714×D160
本体質量 約14.5kg 約16.1kg 約28.3kg
※1 制御盤内部と外気温度の差が20Kの時の公称能力です。
※2 単相AC100V、単相AC200Vでご使用ください。 異電圧仕様については別途ご相談ください。
※3 周囲温度+25℃、湿度50%RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。

かんたん機種選定

使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。

かんたん機種選定



製品ラインナップ

OC-17S-A100/A200

OC-17S-A100/OC-17S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

8/10 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 ガード取付用ねじ: 4本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-120 1枚 OG-17 FIN 1SET OF-S1 1枚 FM-11938M
-MV-00
1個

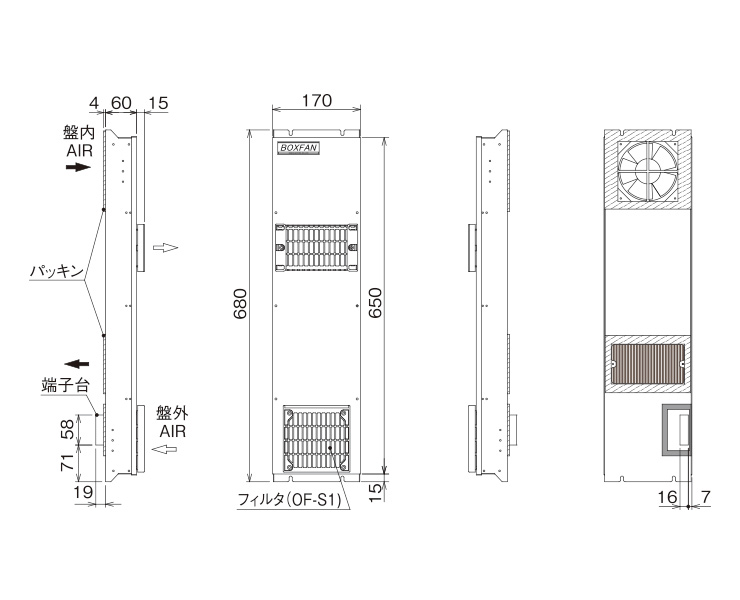

外形寸法図

外形寸法図

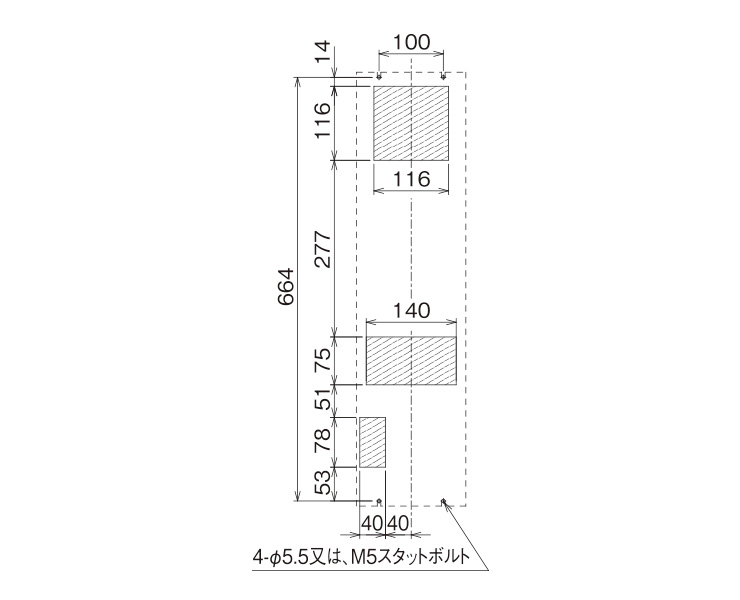

パネルカット図

パネルカット図


OC-12S-A100/A200

OC-12S-A100/OC-12S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

10/12 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 ガード取付用ねじ: 4本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-120 1枚 OG-12 FIN 1SET OF-S1 1枚 FM-11938M
-MV-00
1個

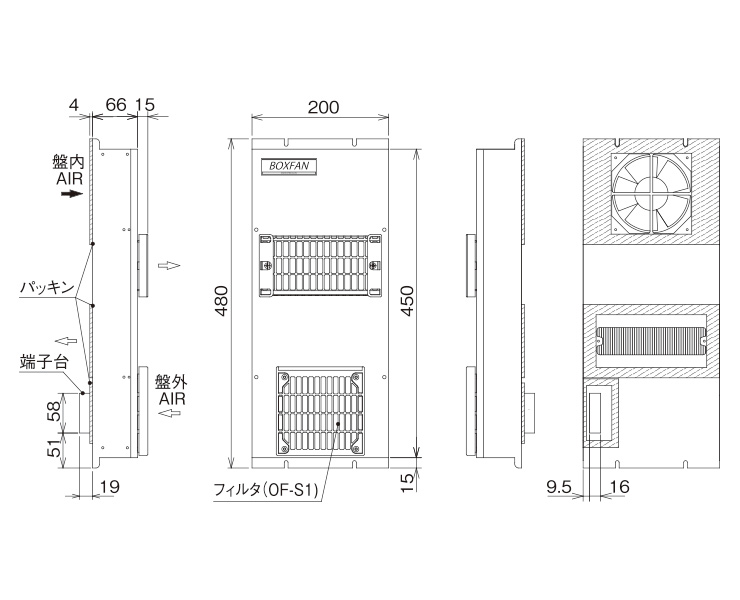

外形寸法図

外形寸法図

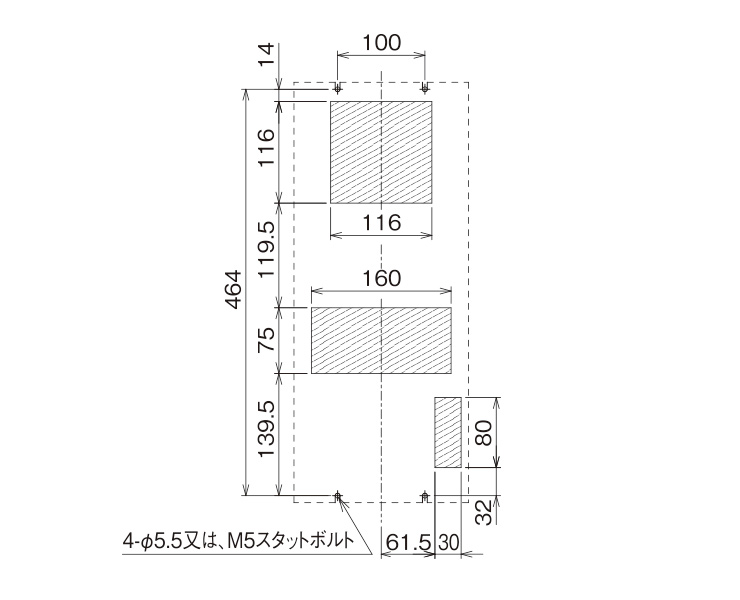

パネルカット図

パネルカット図


OC-15S-A100/A200

OC-15S-A100/OC-15S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

10/12 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 ガード取付用ねじ: 4本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-120 1枚 OG-15 FIN 1SET OF-S1 1枚 FM-11938M
-MV-00
1個

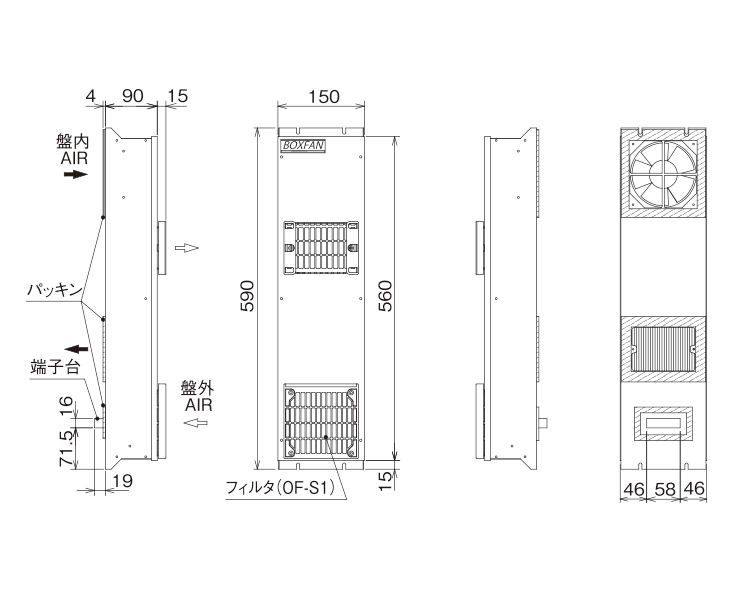

外形寸法図

外形寸法図

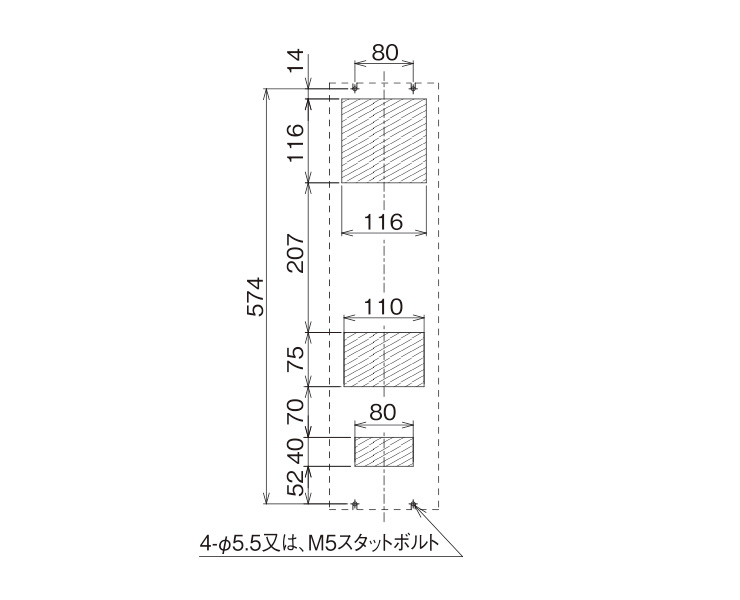

パネルカット図

パネルカット図


OC-28S-A100/A200

OC-28S-A100/OC-28S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

16/20 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 ガード取付用ねじ: 8本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-120 1枚
/SET
OG-28 FIN 1SET OF-S1 1枚 FM-11938M
-MV-00
1個
※必要数量にご注意ください

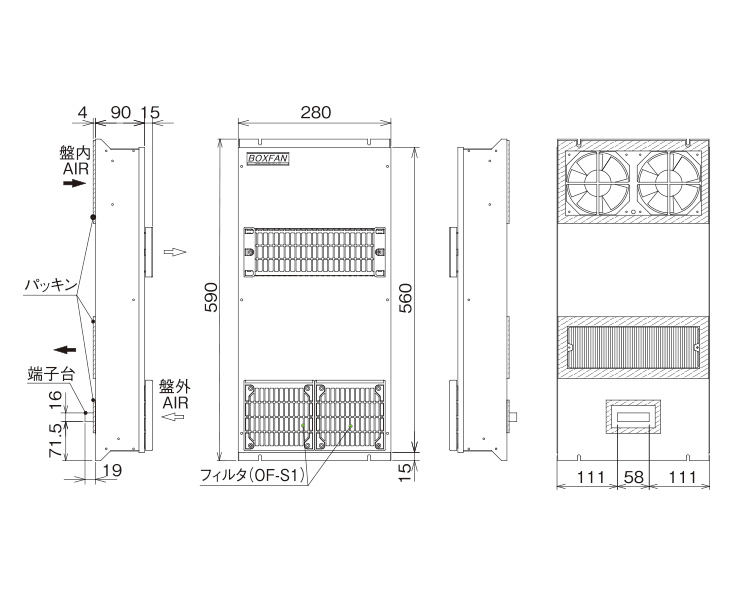

外形寸法図

外形寸法図

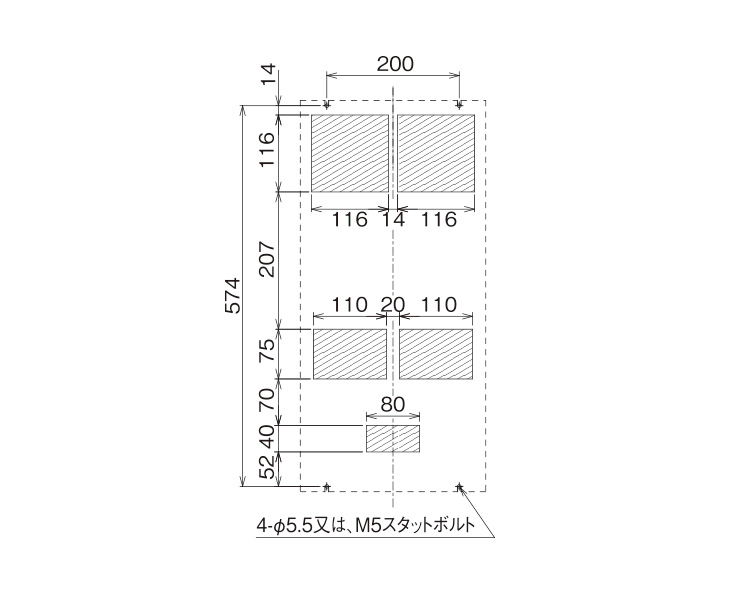

パネルカット図

パネルカット図


OC-31S-A100/A200

OC-31S-A100/OC-31S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

16/20 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 2個 ガード取付用ねじ: 8本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-120 1枚
/SET
OG-31 FIN 1SET OF-S1 1枚 FM-11938M
-MV-00
1個
※必要数量にご注意ください

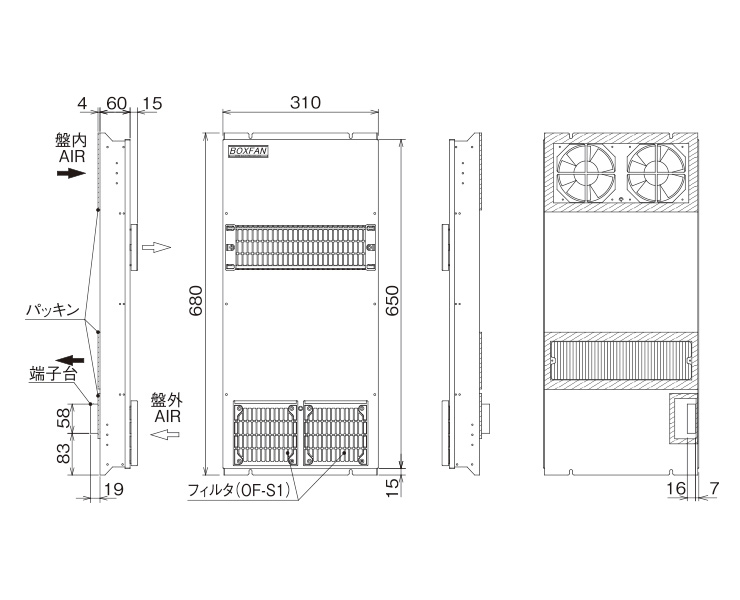

外形寸法図

外形寸法図

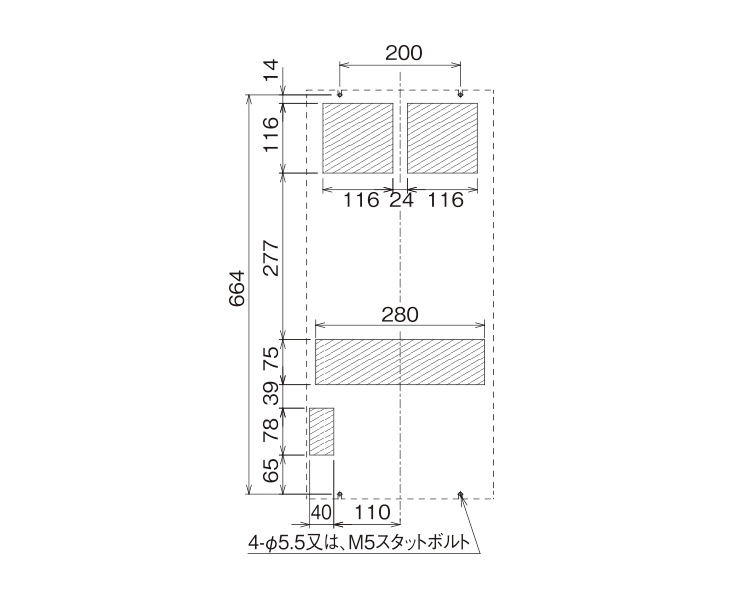

パネルカット図

パネルカット図


OC-30S-A100/A200

OC-30S-A100/OC-30S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

25/30 W/K(50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 1個 ガード取付用ねじ: 4本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-150 1枚
/SET
OG-30 FIN 1SET OF-S2 1枚 FM-15055M
-MV-00
1個

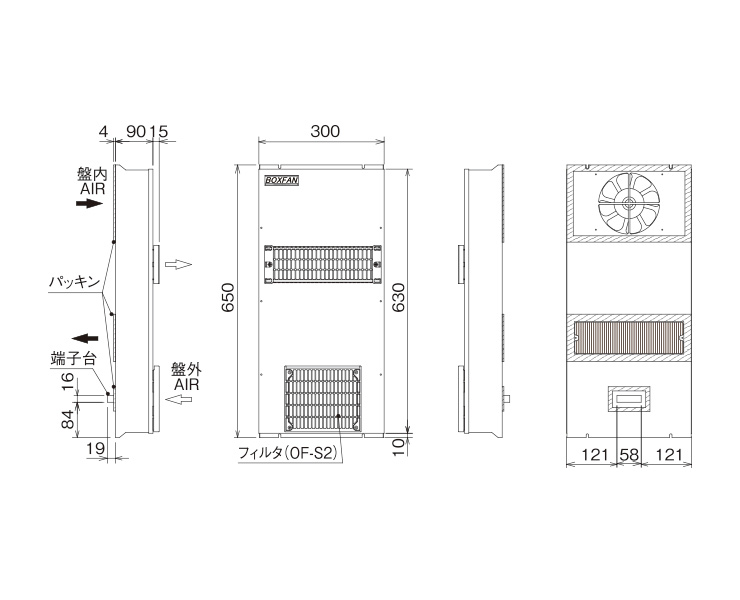

外形寸法図

外形寸法図

パネルカット図

パネルカット図


OC-20S-A100/A200

OC-20S-A100/OC-20S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

34/43 W/K(50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 1個 ガード取付用ねじ: 4本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-150 1枚
/SET
OG-20H FIN 1SET OF-S2 1枚 FM-15055M
-MV-00
1個

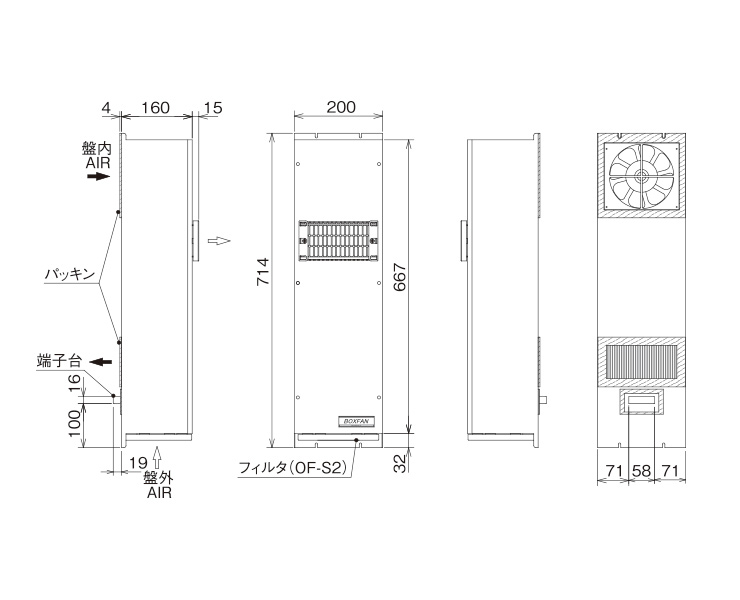

外形寸法図

外形寸法図

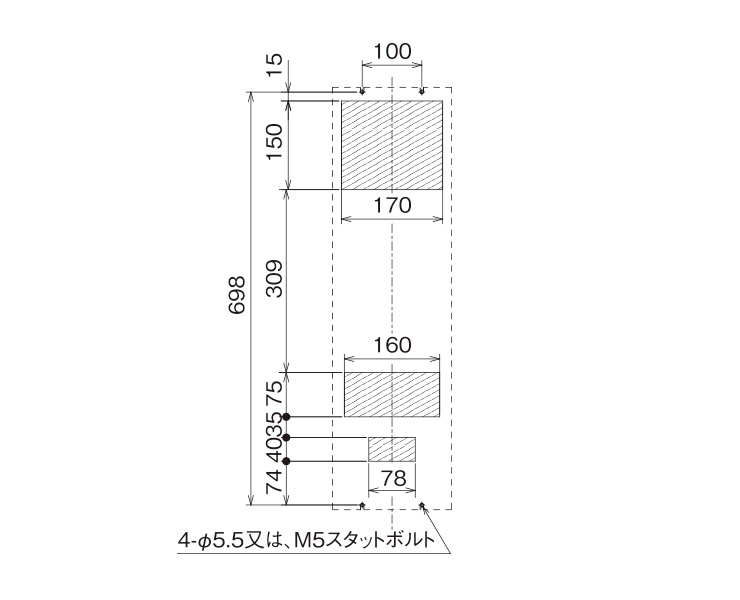

パネルカット図

パネルカット図


OC-37S-A100/A200

OC-37S-A100/OC-37S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

35/42 W/K(50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 2個 ガード取付用ねじ: 8本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-150 1枚
/SET
OG-37 FIN 1SET OF-S2 1枚 FM-15055M
-MV-00
1個
※必要数量にご注意ください

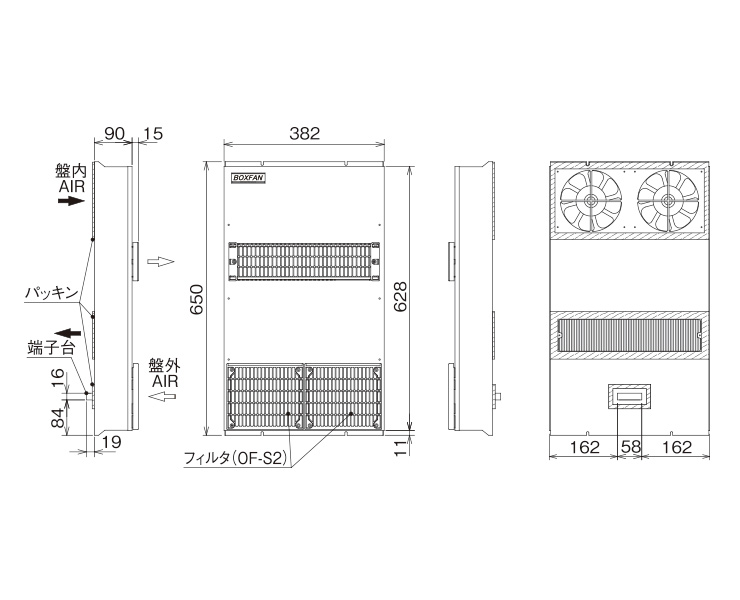

外形寸法図

外形寸法図

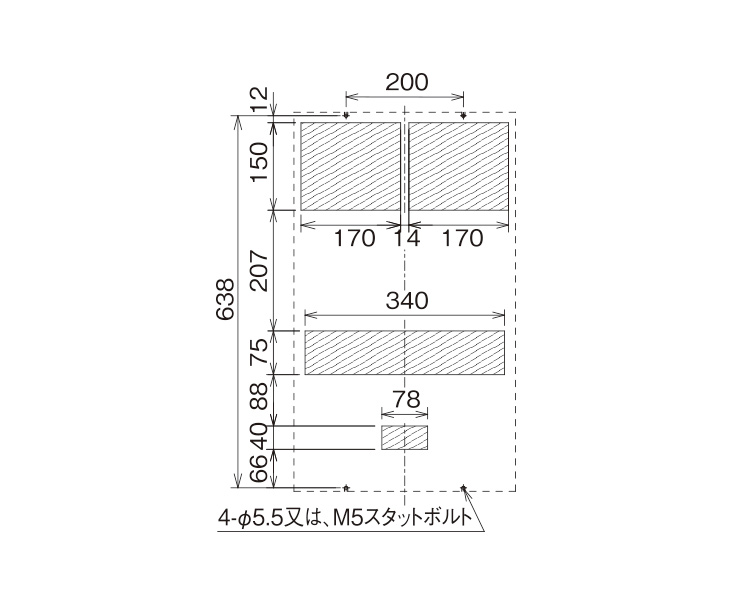

パネルカット図

パネルカット図


OC-40S-A100/A200

OC-40S-A100/OC-40S-A200

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

60/80 W/K (50/60Hz)

梱包内容

本体: 1台 150角フィルタガード: 2個 ガード取付用ねじ: 8本
警告ラベル(感電注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
FFG-150 1枚
/SET
OG-40H
FIN
1SET OF-S2 1枚 FM-15055M
-MV-00
1個
※必要数量にご注意ください

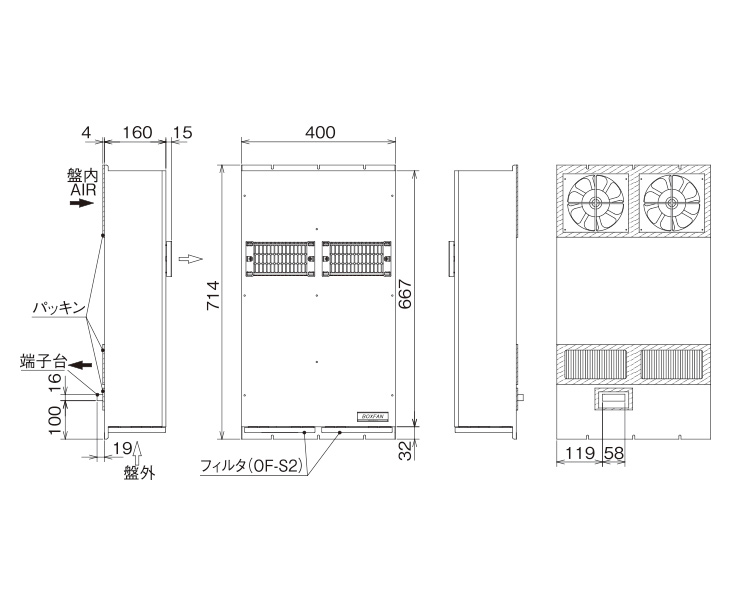

外形寸法図

外形寸法図

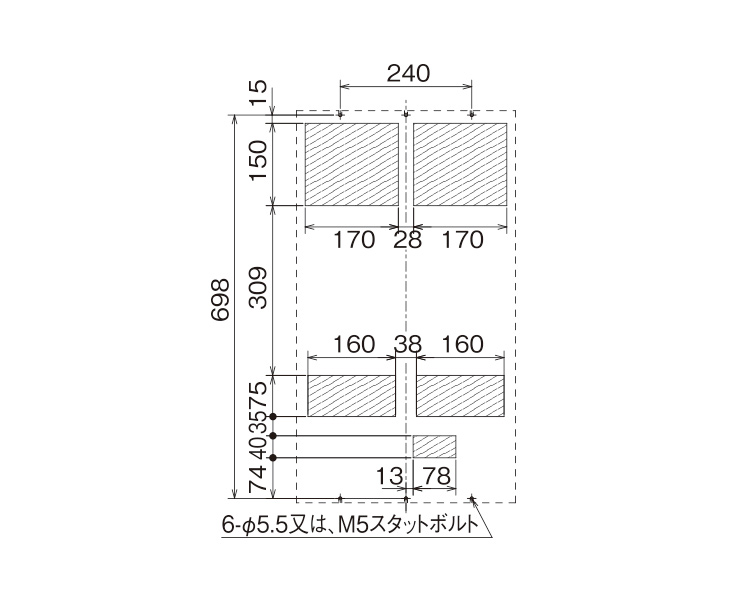

パネルカット図

パネルカット図

関連製品

サーモスタット

サーモスタット

消費電力の節約に効果を発揮。
ISO14001対策に。

注意

※制御盤外と制御盤内の空気循環が妨げられないように、熱交換器は他のユニットまたは壁と150mm以上の空間をお取りください。能力が低下します。
※熱交換器への電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
