熱対策機器


コンパクトタイプ


省スペース対応のコンパクトタイプ。

BOXFAN

使用環境 冷却方式 仕様
屋内 空冷 コンパクト

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
欧州RoHS:OC-201Lを除く ※UL規格:OC-201L、OC-0810HIL/0820HILを除く

型式・仕様

型式 OC-153H-A100 OC-153H-A200 OC-201L OC-0810HIL OC-0820HIL
取付方法 盤内側面取付型 半埋込側面取付型
定格能力 ※1 9/11 W/K 6.5 W/K 6.5/8 W/K
定格電圧(50/60Hz) 単相AC100~AC120V※2 単相AC200~AC230V※2 DC24V 単相AC100V 単相AC200V
定格消費電流 ※3 0.50A/0.45A 0.25A/0.23A 0.52A 0.44A/0.36A 0.22A/0.18A
定格消費電力 ※3 44/42W 12.5W 28/22W
使用周囲温度 -10~+70℃ 氷結無き事 -20~+70℃
氷結無き事
-10~+70℃ 氷結無き事
使用周囲湿度 20~85%RH 結露無き事
騒音(A特性) 約58dB 約53dB 約53dB
適合 規格 UL1995 -
環境対応 RoHS - RoHS
外形寸法(mm)※4 W153×H395×D126 W200×H300×D66 W176×H206×D152
本体質量 約4.2kg 約3.5kg 約3.0kg
※1 制御盤内部と外気温度の差が20Kの公称能力です。
※2 単相AC100V、単相AC200Vでご使用ください。異電圧仕様は別途ご相談ください。
※3 周囲温度+25℃、湿度50%RHにおける弊社測定値です。
※4 端子台、ガードを除いた寸法です。

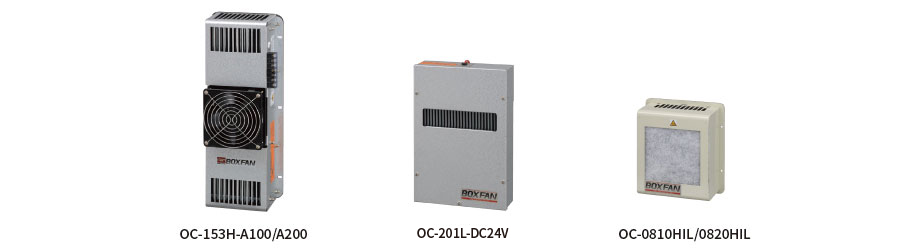

製品ラインナップ

OC-153H-A100/A200

OC-153H

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

9/11 W/K(50/60Hz)

梱包内容

本体: 1台 120角フィルタガード: 1個 フィンガード: 2個
ガイド:4個 フィルタ:1枚 ガード取付用ねじ:4本
警告ラベル(回転物注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
OG-153H FAN 1枚 OG-153H FIN 1SET OF-S1 1枚 FM-153H 1個

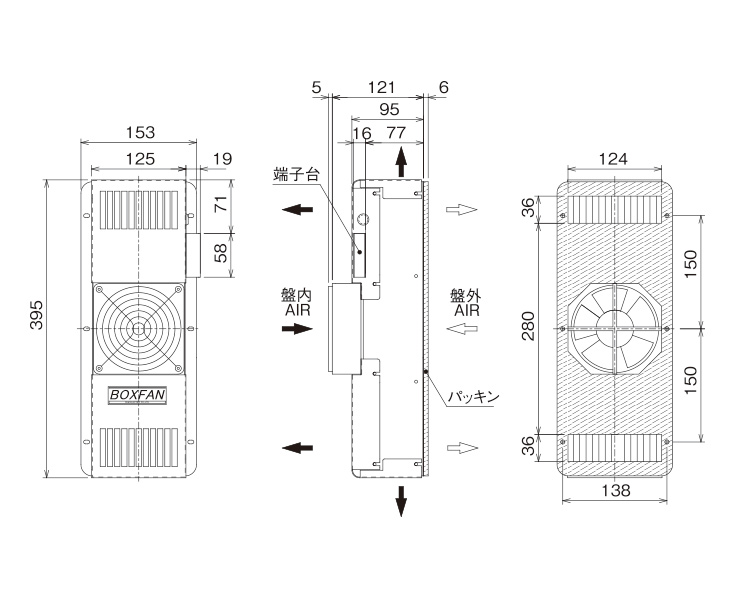

外形寸法図

外形寸法図

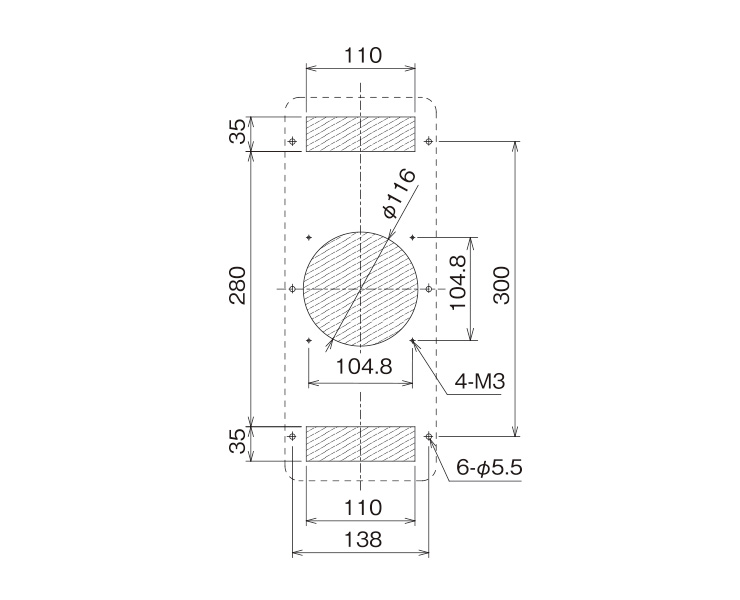

パネルカット図

パネルカット図

OC-201L

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

6.5 W/K(50/60Hz)

梱包内容

本体: 1台 警告ラベル(回転物注意): 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
- - - - - - FM-201LD24 1個

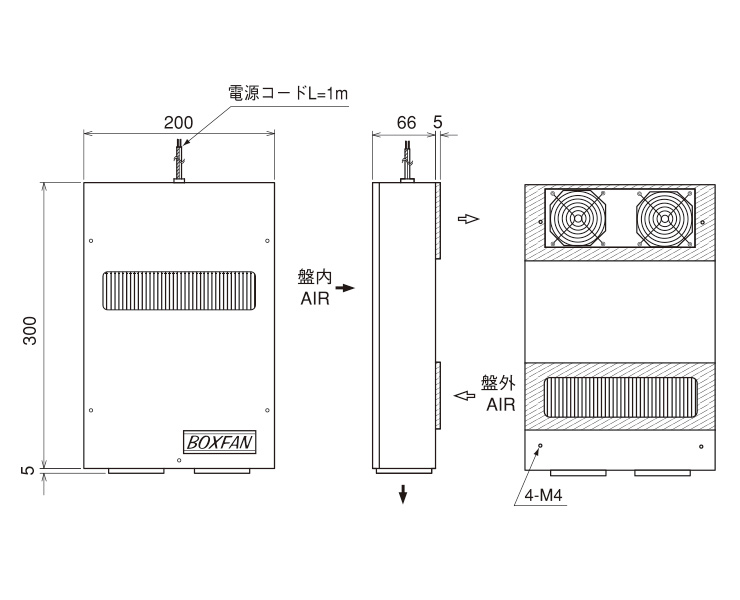

外形寸法図

外形寸法図

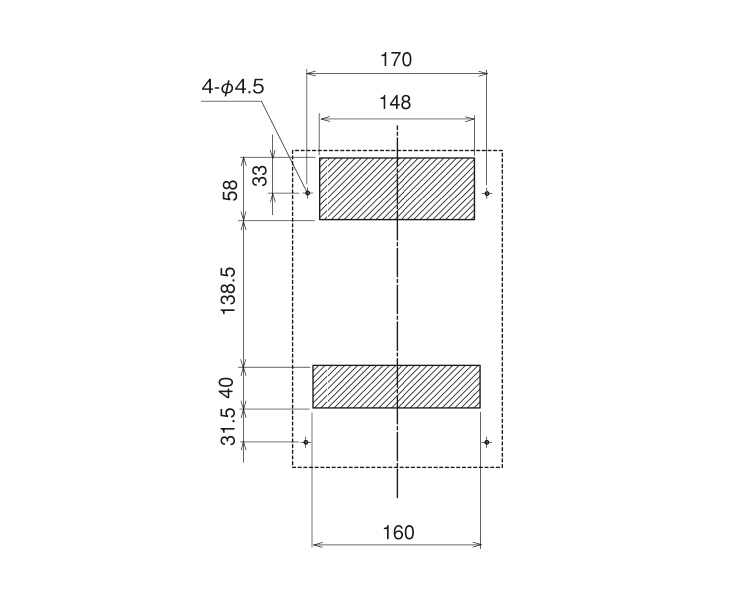

パネルカット図

パネルカット図


OC-0810HIL/0820HIL

OC-0810HIL/0820HIL

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

定格能力

6.5/8 W/K(50/60Hz)

梱包内容

本体: 1台 フィルタ: 1枚 取扱説明書: 1冊

メンテナンス品

フィルタガード フィンガード 交換用フィルタ 交換用ファンモータ
- - - - OF-08HIL 5枚(1SET) FM-0810HIL 1個
FM-0820HIL 1個

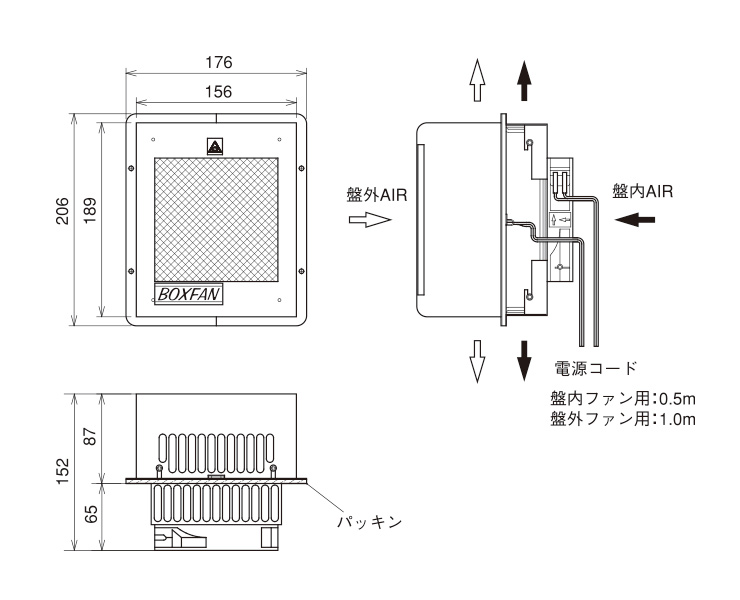

外形寸法図

外形寸法図

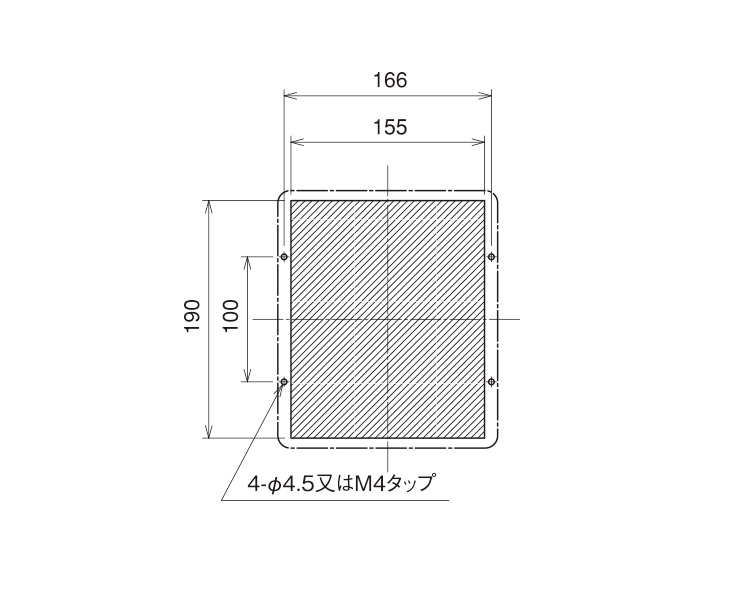

パネルカット図

パネルカット図

関連製品

サーモスタット

サーモスタット

消費電力の節約に効果を発揮。
ISO14001対策に。

巻取りフィルター

巻取りフィルター

モータにより自動でフィルタをくるくる巻取り。メンテナンスの手間を削減。

注意

※制御盤外と制御盤内の空気循環が妨げられないように、熱交換器は他のユニットまたは壁と150mm以上の空間をお取りください。能力が低下します。
※熱交換器への電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
