熱対策機器


強制対流タイプ


ファンモータを使用し、放熱用と除湿用の空気を強制的に対流させ除湿。PAT.

ODE-F

特長

使用環境 除湿方式 機能
屋内 ペルチェ 省エネモード ワイドレンジ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 ODE-F110-AW ODE-F122-AW
除湿能力 ※1 10ml/h 22ml/h
定格電圧 単相AC100~AC240V
消費電流 除湿動作時 0.15A(AC100V)0.10A(AC200V) 0.40A(AC100V)0.20A(AC200V)
除湿動作停止時 0.02A(AC100V)0.03A(AC200V) 0.05A(AC100V)0.06A(AC200V)
始動電流 2.5A 4.5A
定格消費電力 除湿動作時 14W 40W
除湿動作停止時 2W 5W
使用周囲温度 0~+55℃ 氷結無き事
使用周囲湿度 95%RH以下
運転方式 連続運転/自動運転(省エネ運転)
自動運転設定湿度 50%以上で運転、50%未満で停止
機能 ・放熱部温度異常検出…放熱部の温度が高温(+80℃)に達した時
・ペルチェ異常検出…ペルチェ素子の電流値が低下した時
・動作温度範囲外検出…使用周囲温度範囲外で運転を停止した時(0℃未満、+60℃以上)
・温度センサ断線検出…温度センサが断線した時
異常時出力 接点容量 DC24V 300mA 1a
電源接続方式 電源コード 3芯 2m
騒音(A特性) 約42.5dB 約49dB
適合 環境対応 RoHS
外形寸法(mm) ※2 W132×H162×D66 W132×H250×D66
本体質量 約1.2kg 約1.8kg
※1 周囲温度が+30℃、周囲湿度が80%RHの場合の公称除湿能力です。
※2 ドレンパイプおよびケーブル、取付ステーを除いた寸法です。
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。

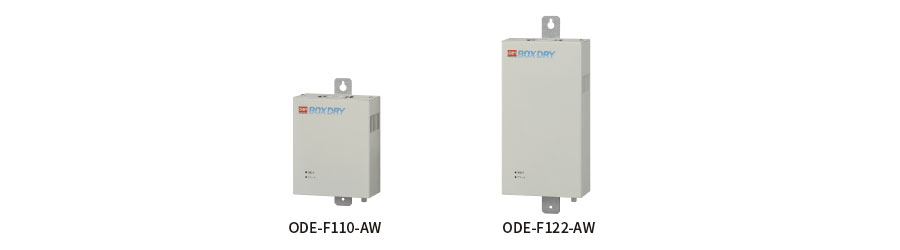

製品ラインナップ

ODE-F110-AW

ODE-F110-AW

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

除湿能力

10ml/h

梱包内容

本体:1台 ドレンホースØ8~Ø11:1本(1.5m) アラーム用ハーネス:1本(0.5m)
取扱説明書:1冊
BOX DRYは適用される盤容積により除湿能力が決定されます。除湿能力適用容積表より、盤容積と能力曲線の交点の湿度が能力となります。また、2台使用した場合は適用される盤容積は2倍となります。

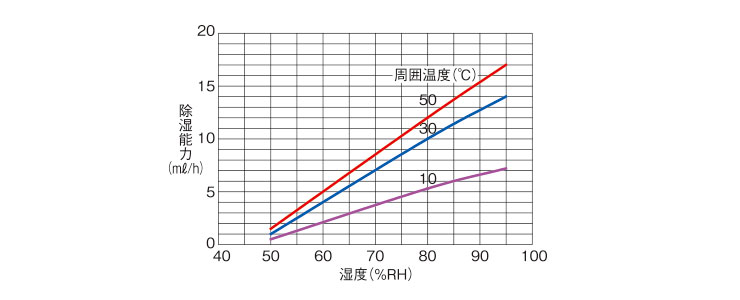

除湿特性表

除湿特性表

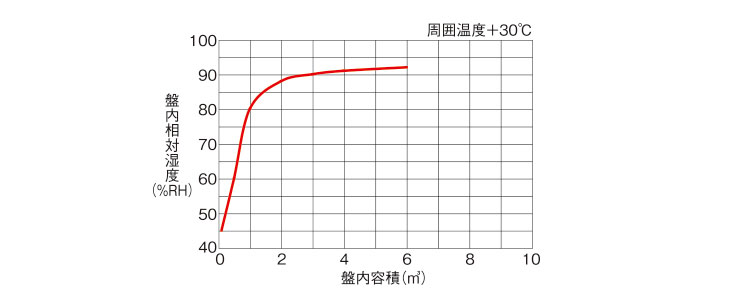

除湿能力適用容積表(連続運転時)

除湿能力適用容積表

盤に換気口がなく扉はパッキン付密閉構造で扉の開閉回数1回/日以下において盤外相対湿度100%の時に安定する盤内湿度と盤容積の関係です。(周囲温度+30℃時)

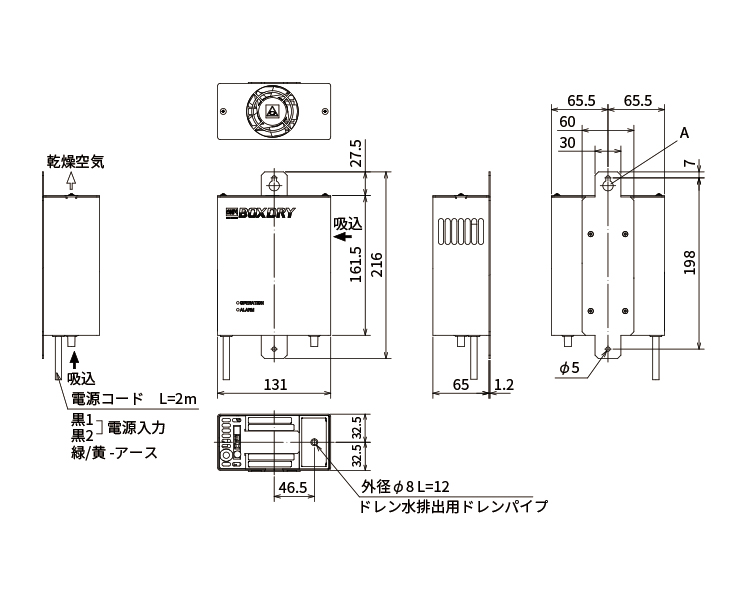

外形寸法図

外形寸法図

パネルカット図

パネルカット図

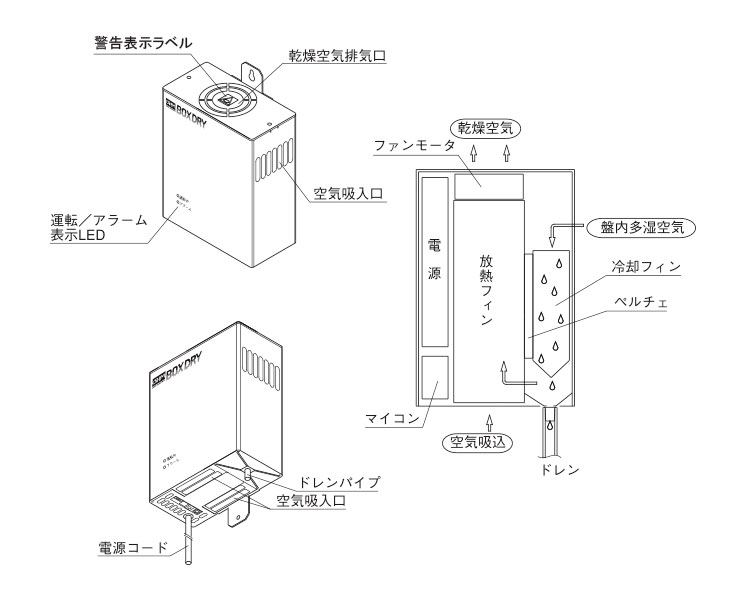

構造図

構造図

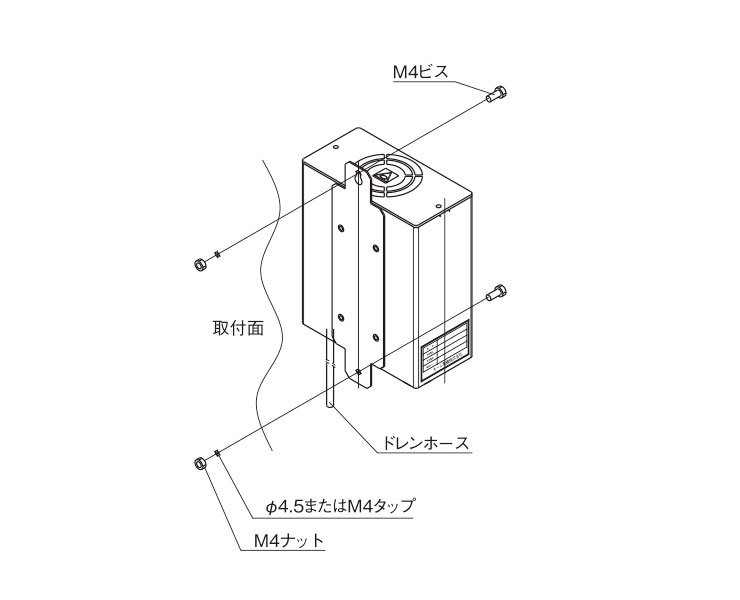

取付図

取付図

ODE-F122-AW

ODE-F122-AW

カタログのダウンロード

CAD・取説ダウンロード

除湿能力

22ml/h

梱包内容

本体:1台 ドレンホースØ8~Ø11:1本(1.5m) アラーム用ハーネス:1本(0.5m)
取扱説明書:1冊
BOX DRYは適用される盤容積により除湿能力が決定されます。除湿能力適用容積表より、盤容積と能力曲線の交点の湿度が能力となります。また、2台使用した場合は適用される盤容積は2倍となります。

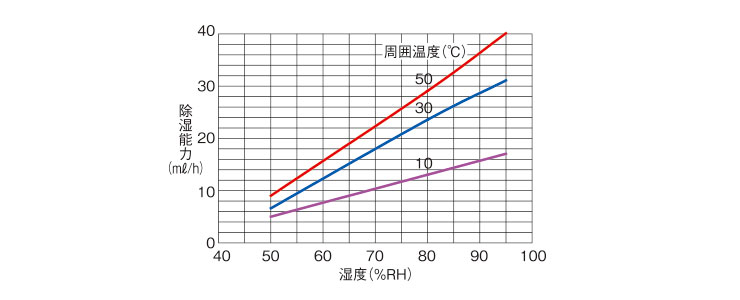

除湿特性表

除湿特性表

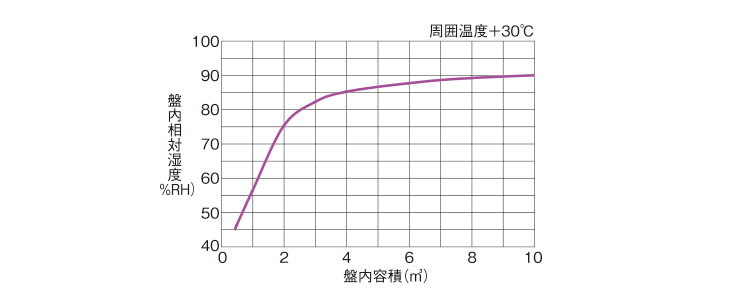

除湿能力適用容積表

除湿能力適用容積表

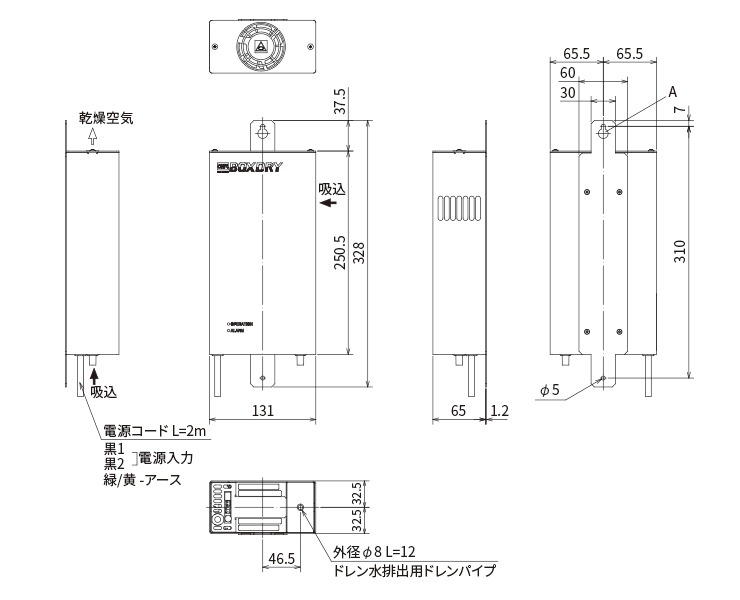

外形寸法図

外形寸法図

パネルカット図

パネルカット図

構造図

構造図

取付図

取付図

温度/相対湿度データ記録機能

データ記録機能

・除湿器内蔵センサにより、温度/相対湿度のデータ記録が可能。(最大1000データ)
・設置環境下での時間軸における温度/相対湿度経過の解析を行うことが可能。

・データの解析には「専用通信ケーブル 専用ソフト」をご使用ください。

関連製品

ドレン水処理装置

わずらわしいドレン水処理の手間をなくすドレン水処理装置。

注意

※この製品は、筐体内に設置して使用する製品です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※製品の取付けは、必ず垂直(±1度)に取付けてください。
※取付ける筐体には換気口がなく、密閉構造となるようにしてください。
※ドレンホース(付属品)の取付けには注意して正しく取付けてください。折れ曲がったり、ゴミが詰まると排水に支障が生じ、本機より筐体内への結露水の漏れにつながります。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
