熱対策機器


コンパクトタイプ


マイコン機能なし。スペースを取らないコンパクトボディ。

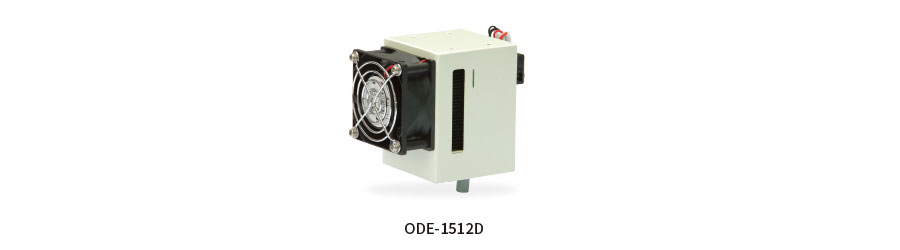

ODE-1512D

特長

使用環境 除湿方式 仕様
屋内 ペルチェ コンパクト

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE

型式・仕様

型式 ODE-1512D
除湿能力 ※1 15ml/h
定格電圧 DC12V
定格消費電流 5.0A
始動電流 5.2A
使用周囲温度※2 +10~+60℃ 氷結無き事
使用周囲湿度 95%RH以下
放熱側加熱保護 なし
運転方式 連続
耐振動性 振動数10~55Hz 全振幅0.7mm 周期5分 XYZ方向各25分
電源接続方式 ねじ端子台式
適合 環境対応 RoHS2
外形寸法(mm) W65×H104×D109
本体質量 約500g
※1 周囲温度が+30℃、周囲湿度が80%RHの場合の公称除湿能力です。
※2 周囲温度が+10℃付近になると冷却フィンが凍結する可能性があります。その場合充分な除湿効果が得られませんのでご注意ください。
  • 本製品には省エネ運転・低温除湿機能・運転表示機能等のマイコン機能はございません。(連続運転)
  • 使用電源電圧は定格電圧の±5%以内(変動)でご使用ください。


製品ラインナップ

ページ内目次


ODE-1512D

ODE-1512D

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

除湿能力

15ml/h

梱包内容

本体:1台 取付ステー:1個 M3×6ビス:2個 ドレンホースØ8×Ø11:1本(1.5m)
取扱説明書:1冊
BOX DRYは適用される盤容積により除湿能力が決定されます。除湿能力適用容積表より、盤容積と能力曲線の交点の湿度が能力となります。また、2台使用した場合は適用される盤容積は2倍となります。

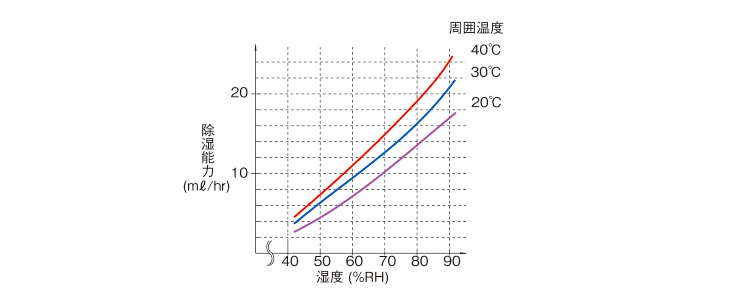

除湿特性表

除湿特性表

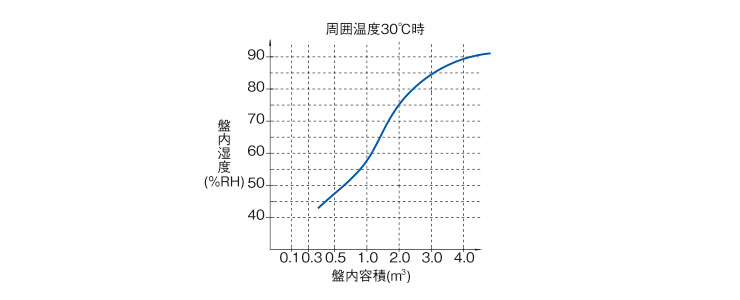

除湿能力適用容積表(連続運転時)

除湿能力適用容積表

盤に換気口がなく扉はパッキン付密閉構造で扉の開閉回数1回/日以下において盤外相対湿度100%の時に安定する盤内湿度と盤容積の関係です。(周囲温度+30℃時)

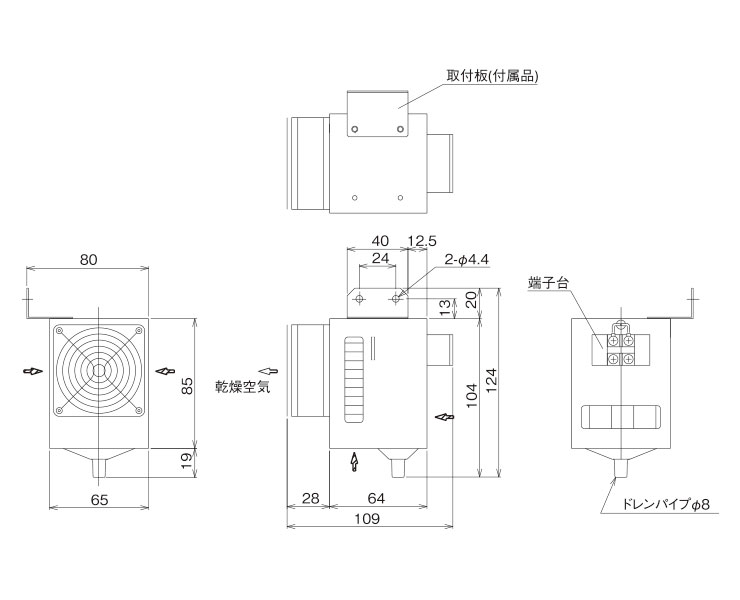

外形寸法図

外形寸法図

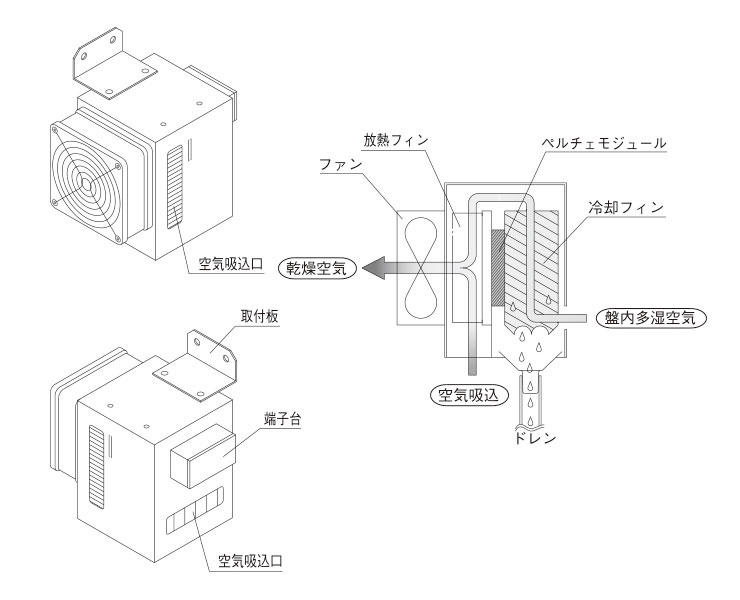

構造図

パネルカット図

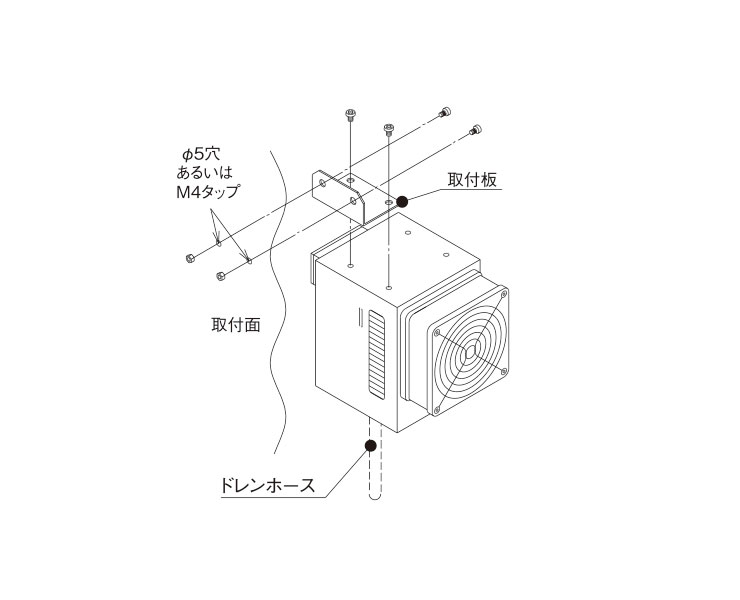

取付図

構造図

関連製品

ドレン水処理装置

わずらわしいドレン水処理の手間をなくすドレン水処理装置。

注意

※この製品は、筐体内に設置して使用する製品です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※製品の取付けは、必ず垂直(±1度)に取付けてください。
※取付ける筐体には換気口がなく、密閉構造となるようにしてください。
※ドレンホース(付属品)の取付けには注意して正しく取付けてください。折れ曲がったり、ゴミが詰まると排水に支障が生じ、本機より筐体内への結露水の漏れにつながります。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
