熱対策機器

ホーム >  熱対策機器 >  小型組込電子冷却器「ボックスクール」 製品一覧 >  温度コントロールシステム 反転型(電源内蔵)

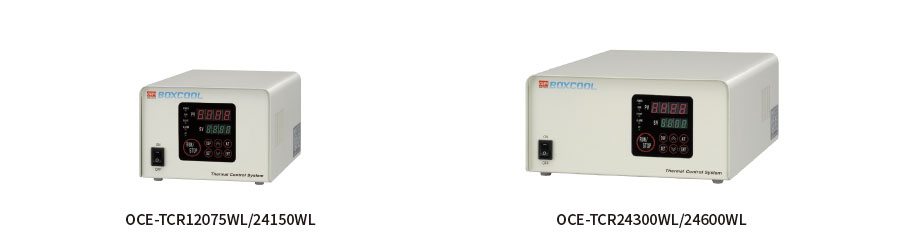

温度コントロールシステム 反転型(電源内蔵)


BOXCOOL専用温度コントロールシステム。冷却温度を高精度で自動コントロール。

OCE-TCR

特長

使用環境 機能
屋内 表示機能 ワイドレンジ

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE

型式・仕様

型式 OCE-TCR12075WL OCE-TCR24150WL OCE-TCR24300WL OCE-TCR24600WL
温度調節方式 オートチューニング機能付PID
出力制御方式 極性反転型 リニア電圧制御/PWM制御 出力
ペルチェ制御出力定格 ±DC12V 6.3A ±DC24V 6.3A ±DC24V 14.0A ±DC24V 27.0A
ファンモータ出力定格 DC12V 0.8A DC24V 0.8A DC24V 1.4A DC24V 1.4A
定格電圧(50/60Hz) 単相AC100~240V
最大消費電力 150VA  250VA  400VA  950VA
使用温度センサ
(別売)※1
測温抵抗体 JIS Pt100 三導線式 熱電対(T/K)
通信機能 USB2.0 RS-485
温度設定範囲 -50.0~+80.0℃
温度制御精度 ※2 測温抵抗体±0.1℃ 熱電対±2℃
表示分解能 0.1℃
使用周囲温度 0~+40℃
使用周囲湿度 90%RH以下 結露無き事
制御出力上下限設定 制御出力を電圧レベルで任意に設定可能
安全機能 ヒューズ(一次側両切) アラーム用ブザー
自己診断機能(上下限温度異常検出・電源異常検出・保護サーミスタ温度異常検出)
外部入出力 アナログ出力 1点 通信:RS-485 1点 通信:USB 2.0 1点
イベント接点出力 1点 アラーム接点出力 1点
アラーム表示 緑・橙色LED ブザー出力
入出力端子台 出力/信号入力7P
(ペルチェ出力2P/ファンモータ出力2P/
温度センサ入力3P)
電源出力3P(AC入力/FG)
出力8P
(ペルチェ出力2P×3/ファンモータ出力2P)
信号入力3P(温度センサ入力)
電源入力3P(AC入力/FG)
コネクタ イベント用10P RS-485 6P USBポート
騒音(A特性) 約37dB 約55dB
適合 環境対応 RoHS2
外形寸法(mm) ※3 W150×H105×D216 W220×H105×D316
本体質量 約2.5kg 約4.3kg
適合品型式 OCE-F15P-D12
OCE-F15F-D12
OCE-L15P-D12
OCE-L15F-D12
OCE-F40P-D24
OCE-F40F-D24
OCE-L40P-D24
OCE-L40F-D24
OCE-F80P-D24
OCE-F80F-D24
OCE-F80LA-D24
OCE-F80LT-D24
OCE-L80P-D24
OCE-L80F-D24
OCE-L80LA-D24
OCE-L80LT-D24
OCE-F120F-D24
OCE-F160LA-D24
OCE-F160LT-D24
OCE-L160LA-D24
OCE-L160LT-D24
※1 熱電対をご使用になる際は熱電対自体の抵抗にご注意ください。使用する熱電対の抵抗値(コネクタ等の接触抵抗含む)が15Ωを超えると、温度表示が実際の温度より高く表示されます。(OCE-TCR24300WL、OCE-TCR24600WLのみ)
※2 使用温度センサの精度は含みません。また、周囲使用温度が一定の場合における精度のためご使用環境により異なります。
※3 ゴム足、端子台、突起物を除いた寸法です。

OCE-TCR12075WL/24150WL

OCE-TCR

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

梱包内容

本体:1台 保護用サーミスタ:2本(2m) イベント用コネクタ10P:1個
RS485用コネクタ6P:1個 取扱説明書:1冊

※AC100V で使用される場合
別途 WH-A-M4-2(電源ケーブル)をオプション品としてご用意しております。

専用ソフト

専用ソフト(無償ダウンロード可能) によりPC での操作・データ記録が可能。

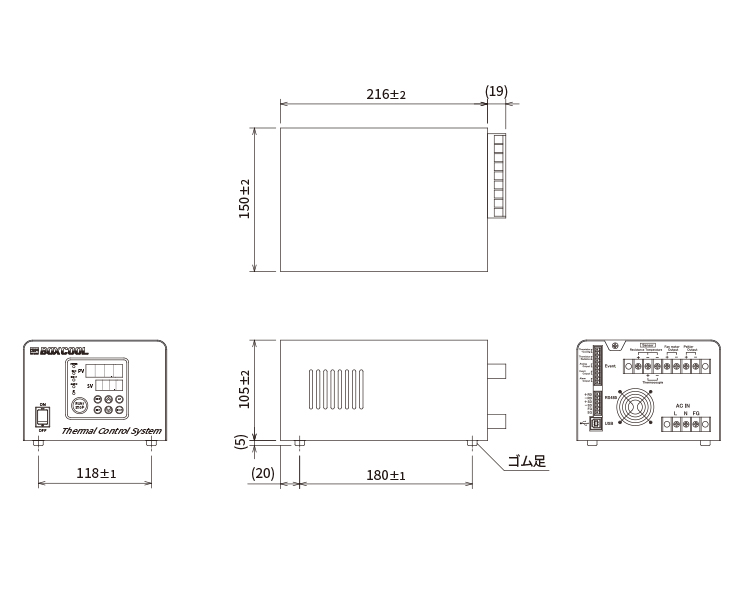

外形寸法図

外形寸法図

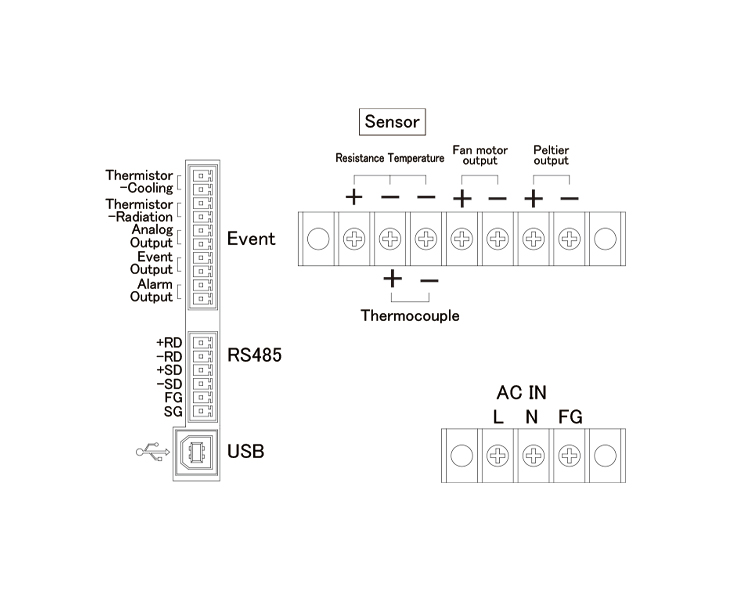

配線図

配線図

OCE-TCR24300WL/24600WL

OCE-TCR

カタログのダウンロード

CAD・取説ダウンロード

梱包内容

本体:1台 保護用サーミスタ:2本(2m) イベント用コネクタ10P:1個
RS485用コネクタ6P:1個 取扱説明書:1冊


※AC100V で使用される場合
別途 WH-A-M4-2(電源ケーブル)をオプション品としてご用意しております。

専用ソフト

専用ソフト(無償ダウンロード可能) によりPC での操作・データ記録が可能。

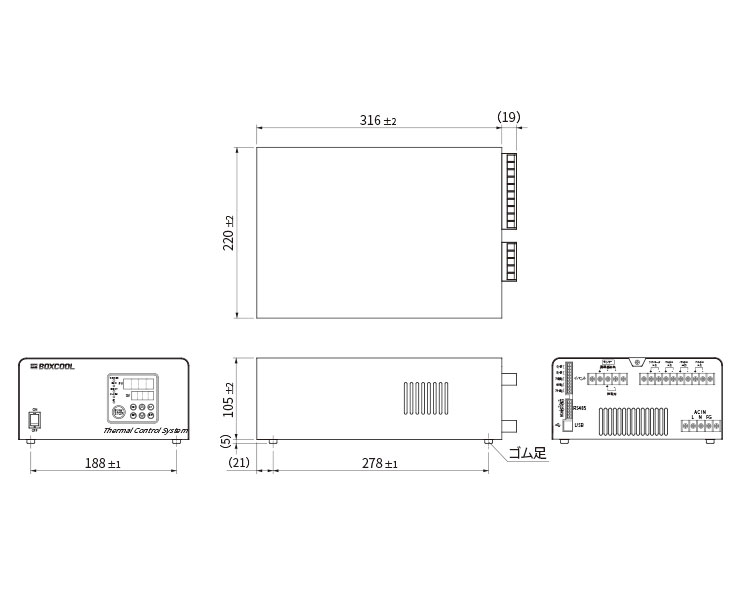

外形寸法図

外形寸法図

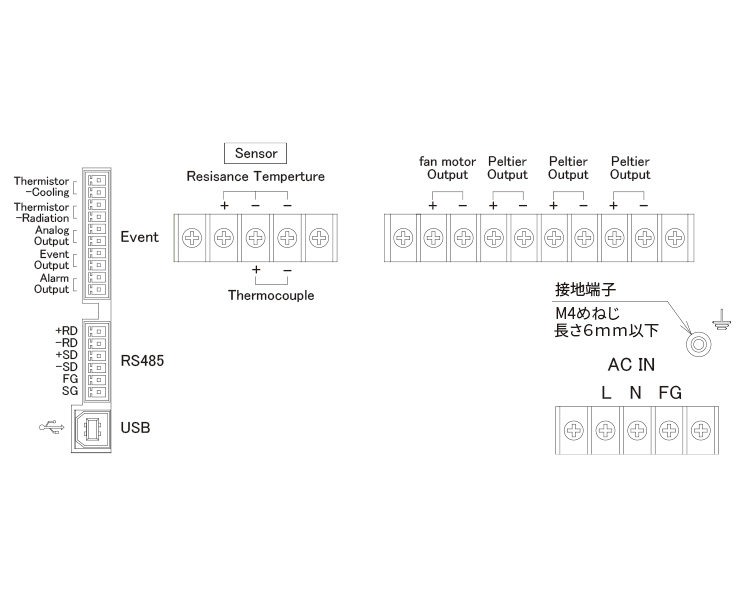

配線図

配線図

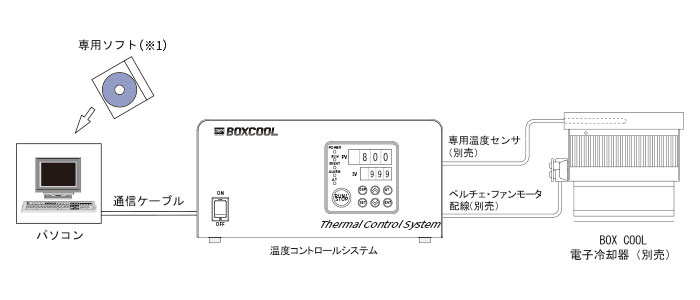

接続例

接続例


注意

※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※屋外での使用はできません。
※反転機能はございません。加熱/冷却のどちらか1出力制御となります。(工場出荷時は冷却制御の設定となっています。)
※梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
