温度コントロールシステム 専用温度センサ


温度コントロールシステムと併用する温度センサ。BOX COOL各製品にマッチングしたラインナップ。

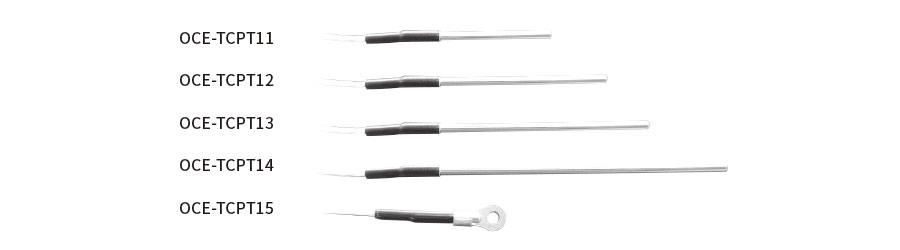

OCE-TCPT

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OCE-TCPT11 OCE-TCPT12 OCE-TCPT13 OCE-TCPT14 OCE-TCPT15
素子種類 JIS Pt100Ω クラスB級 2mA 三導線式
形状仕様 プレート挿入型 プレート表面取付型
測温部寸法 Ø3.2×30mm Ø3.2×50mm Ø3.2×60mm Ø3.2×80mm M4用丸端子
構造 防水構造(高温エポキシ充填)
温度測定範囲 -50~+100℃
保護管材質 SUS316
リード線種類 テフロン被覆キャブタイヤコード 7/0.16(TA)×3C
末端処理 M4用Y端子
適合 環境対応 RoHS
適合品型式 ※1 - OCE-F15P-D12
OCE-L15P-D12
OCE-F40P-D24
OCE-L40P-D24
OCE-F80P-D24
OCE-L80P-D24
-
※1 製品にセンサ挿入の穴が用意されている機種のみ記載しています。プレート型に挿入する場合、プレートとの熱抵抗を少なくするため、熱伝導グリス等を使用することをおすすめします。

OCE-TCPT11

TCPT11

カタログのダウンロード

CAD・取説ダウンロード

オンラインショップで購入

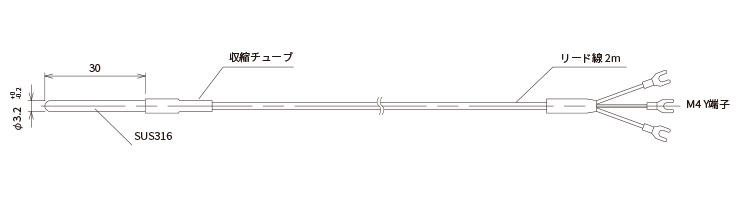

外形寸法図

外形寸法図

OCE-TCPT12

TCPT12

カタログのダウンロード

CAD・取説ダウンロード

オンラインショップで購入

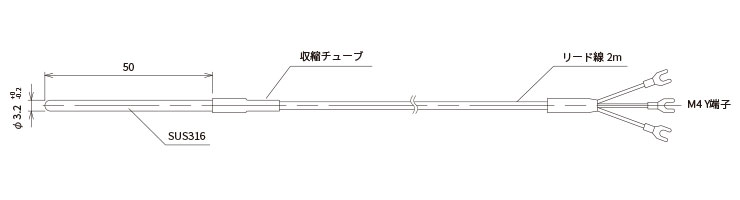

外形寸法図

外形寸法図

OCE-TCPT13

TCPT13

カタログのダウンロード

CAD・取説ダウンロード

オンラインショップで購入

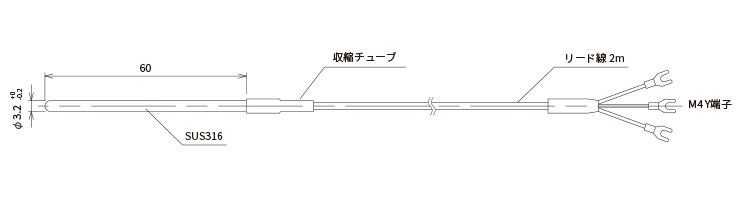

外形寸法図

外形寸法図

OCE-TCPT14

TCPT14

カタログのダウンロード

CAD・取説ダウンロード

オンラインショップで購入

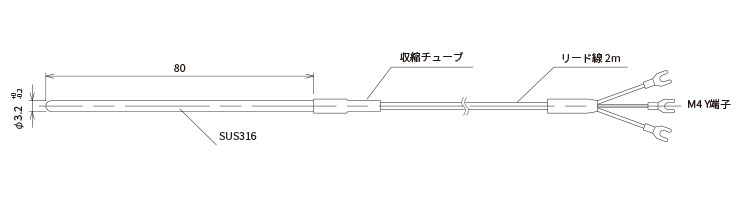

外形寸法図

外形寸法図

OCE-TCPT15

TCPT15

カタログのダウンロード

CAD・取説ダウンロード

オンラインショップで購入

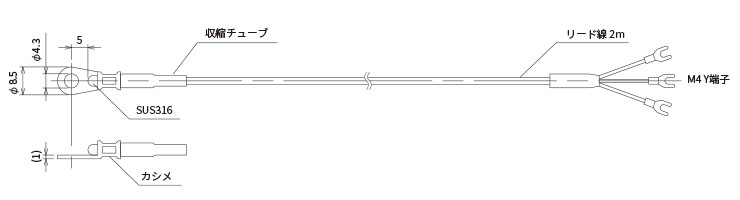

外形寸法図

外形寸法図


注意

※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※屋外での使用はできません。
※センサー部(SUSパイプ部分)の屈曲はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
