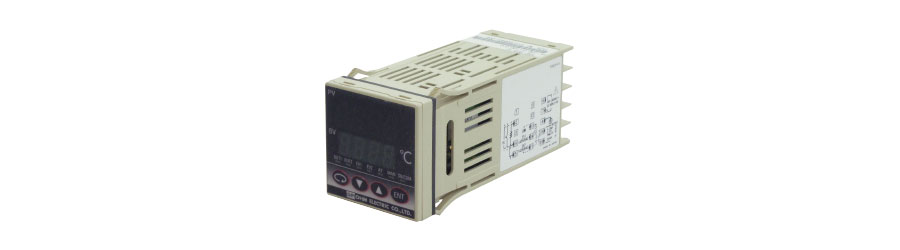

温度調節器 簡易型(電源別置)


電子冷却器「ボックスクール」専用温度コントロールシステム。ローコストタイプ。

OCE-TC91

特長

使用環境 機能
屋内 表示機能 ワイドレンジ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OCE-TC91-8Y1-1C OCE-TC91-8P3-1C
調節方式 オートチューニング機能付PID ON/OFF調節
設定範囲 -100~+80℃
調節出力 接点出力 240VAC 2.0A/抵抗負荷
240VAC 1.2A/誘導負荷
電圧出力 11V±1VDC(負荷抵抗1.5kΩ時)
負荷電流30mA以下
入力種類(別売) ※1 ・熱電対(B,R,S,K,E,J,T,N,PLⅡ,Wre5-26,{U,L(DIN43710)})
・測温抵抗体(JIS Pt100/JPt100 三導線式)0.25mA
・定格電圧(-10~10,0~10,0~20,0~50,10~50,0~100mVDC)・・・入力スケーリング可能
電源電圧(50/60Hz) 100~240V AC±10%
定格消費電力 約11VA
ディジタル表示 測定値(PV)/7セグメント 赤色LED 4桁  目標値(SV)/7セグメント 緑色LED 4桁
表示精度 ※2 ±(0.3%FS+1digit)
表示分解能 測定範囲により異なる(0.1、1)
サンプリング周期 0.25秒
警報出力 警報点数 EV1、EV2の2点(ノーマルオープン、コモン共通)
警報種類 上限偏差値、下限偏差値、上下限偏差外、上下限偏差内、上限絶対値、下限絶対値より選択
動作 ON-OFF動作
定格 接点1a×2点(コモン共通)/240VAC 1A(抵抗負荷)
データ保持 不揮発性メモリ(EEPROM)による
使用周囲温度 -10~+50℃
使用周囲湿度 90%RH以下 結露無き事
絶縁抵抗 入・出力端子と電源端子間/500V DC 20MΩ以上 入・出力端子と保護導体端子間/500V DC 20MΩ以上
耐電圧 入・出力端子と電源端子間/2300V AC 1分間 電源端子と保護導体端子間/1500V AC 1分間
保護構造 前面操作部のみ防塵・防滴構造 IP66相当
ケース材質 PPO樹脂成形(UL94V-1相当)
取付方法 パネル埋込式(ワンタッチ取付)
適用パネル厚 1.0~4.0mm
取付穴寸法 W45×H45
端子ねじ M3.5
適合 環境対応 RoHS
外形寸法(mm) H48×W48×D111
本体質量 約170g
※1 入力種類のセンサは別売となります。
※2 熱電対入力の基準接点温度補償精度は含まれません。

OCE-TC91-8Y1/8P3-1C

OCE-TC91

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

オンラインショップで購入

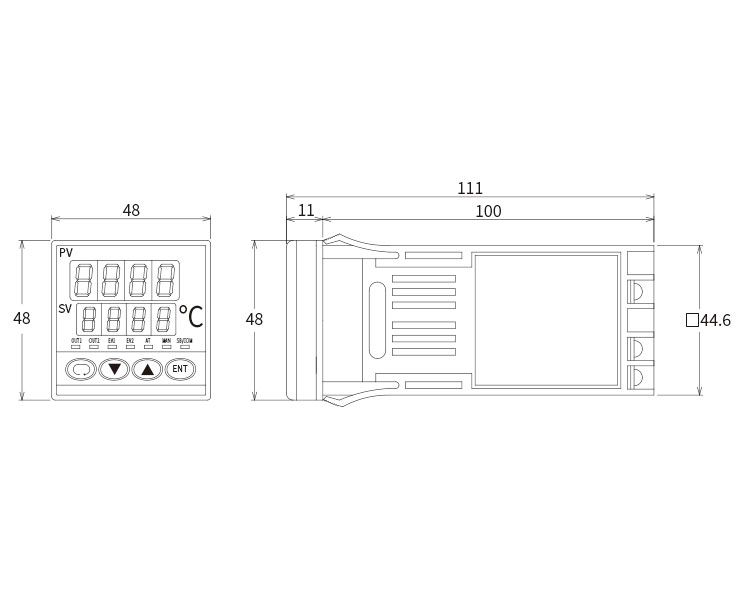

外形寸法図

外形寸法図

使用例

OCE-TC91-8Y1-1C 接点出力タイプ

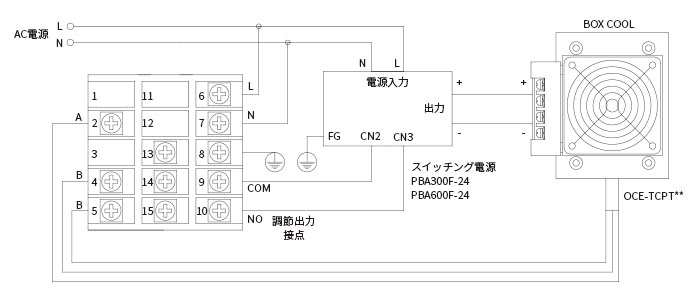

接点入力RC(リモートコントロール)機能付きのスイッチング電源を使用する例

接点出力タイプ

OCE-TC91-8P3-1C 電圧出力タイプ

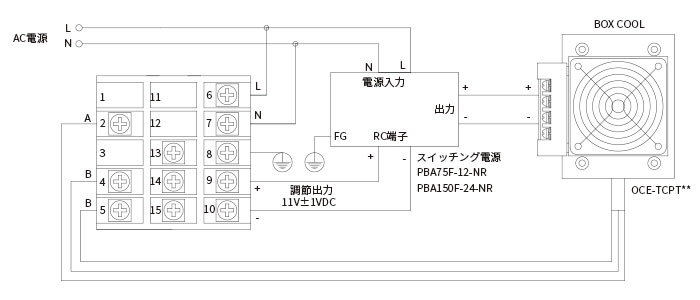

電圧入力RC(リモートコントロール)機能付のスイッチング電源を使用する例

簡易冷却温調システム


注意

※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※屋外での使用はできません。
※反転機能はございません。加熱/冷却のどちらか1出力制御となります。(工場出荷時は冷却制御の設定となっています。)
※梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
