水冷式冷風攪拌型
冷却側のファンモーターにより空気を冷却・攪拌。
特長
| 使用環境 | 冷却方式 | 放熱タイプ | 冷却タイプ |
| 屋内 | ペルチェ | 水冷 | 冷風攪拌 |
取得規格
| 欧州RoHS | 中国RoHS | CE | UL | CSA | PSE |

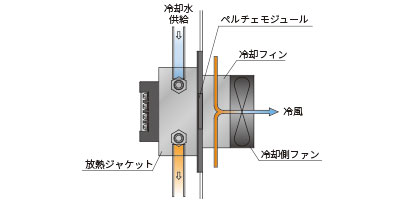

冷却サイクル
筐体内の空気は、冷却側ファンモータによって冷却器内に送り込まれ、ペルチェモジュールにより冷却された冷却フィンを通過し冷却・除湿され冷風となって筐体内へと戻ります。また、吸熱した熱量とペルチェモジュールの発熱量はペルチェモジュール反対面からアルミ等の熱伝材を通して水冷にて放熱されます。（※1）
（※1）放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。
（※1）放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。

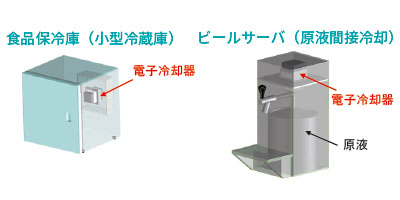

使用例
オーダー冷却について
ワンストップでお客様の商品開発をサポートします。
型式・仕様

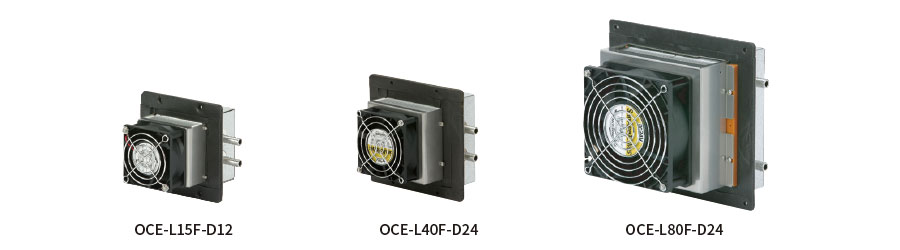

| 型式 | OCE-L15F-D12 | OCE-L40F-D24 | OCE-L80F-D24 | |
| 冷却方式 | 水冷式冷風攪拌型 | |||
| 冷却能力 ※1 | 20W | 60W | 125W | |
| 加熱能力 ※2 | 60W | 190W | 370W | |
| 定格電圧 | ファンモータ | DC12V ±5% | DC24V ±5% | |
| ペルチェ | ||||
| 定格消費電流 ※3 | 4.0A以下 | 5.3A以下 | 10.7A以下 | |
| 始動電流 ※4 | 4.5A | 5.7A | 11.3A | |
| 使用周囲温度 | 冷却側 | -10～＋60℃ | ||
| 放熱側 | 0～＋50℃ | |||
| 使用周囲湿度 | 80％RH以下 結露無き事 | |||
| 使用液温度 | 0～+50℃ | |||
| 最低流量 ※5 | 2L/min | |||
| 騒音（A特性） | 約40dB | 約45dB | ||
| 冷却フィンベース最高許容温度 | ＋80℃ | |||
| 放熱ジャケット最高許容温度 | ＋80℃ | |||
| 放熱側過熱保護 | 温度ヒューズ内蔵 | |||
| 耐振動性 | 振動数10～55Hz 全振幅0.7mm 周期5min XYZ方向各25min | |||
| 適合 | 環境対応 | RoHS | ||
| 使用流体 | 精製水、水道水等 | |||
| 接液部 | アルミ（一部SUS304） | |||
| 配管内耐圧力 | 0.5MPa | |||
| 配管接続口外径 | Ø 8 | Ø 10.5 | ||
| 外形寸法（mm）※6 | W100×H100×D125 | W155×H140×D131 | W200×H180×D158.5 | |
| 本体質量 | 約0.7kg | 約1.8kg | 約3.2kg | |
※1 周囲温度が＋30℃の場合の公称冷却能力（製品別能力測定方法 空冷式冷風攪拌型で測定した能力）です。
※2 周囲温度が＋30℃、筐体内温度が＋30℃の場合の公称加熱能力です。
※3 周囲温度が＋30℃、冷却動作をした場合の定格消費電流です。（温度状態により変化します→ 表1参照）
※4 周囲温度が＋30℃の場合の始動電流です。（温度状態により変化します→ 表1参照）
※5 端子台および突起物を除いた寸法です。
※2 周囲温度が＋30℃、筐体内温度が＋30℃の場合の公称加熱能力です。
※3 周囲温度が＋30℃、冷却動作をした場合の定格消費電流です。（温度状態により変化します→ 表1参照）
※4 周囲温度が＋30℃の場合の始動電流です。（温度状態により変化します→ 表1参照）
※5 端子台および突起物を除いた寸法です。
各機種の温度と電流値の関係
| 表1 | 放熱側水温 | 0℃ | 30℃ | 50℃ |
| OCE-L15F-D12 （ファンモーター0.26A含む） |
定格消費電流（A） | 4.5 | 4.0 | 3.5 |
| 始動電流（A） | 5.0 | 4.5 | 4.2 | |
| OCE-L40F-D24 （ファンモーター0.1A含む） |
定格消費電流（A） | 6.2 | 5.3 | 4.8 |
| 始動電流（A） | 6.4 | 5.7 | 5.2 | |
| OCE-L80F-D24 （ファンモーター0.23A含む） |
定格消費電流（A） | 12.3 | 10.7 | 9.6 |
| 始動電流（A） | 12.6 | 11.3 | 10.3 |
OCE-L15F-D12

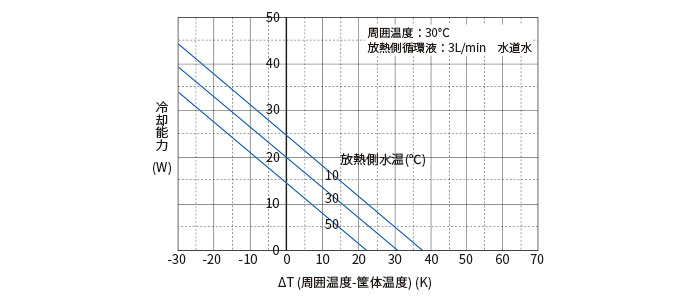

能力特性図

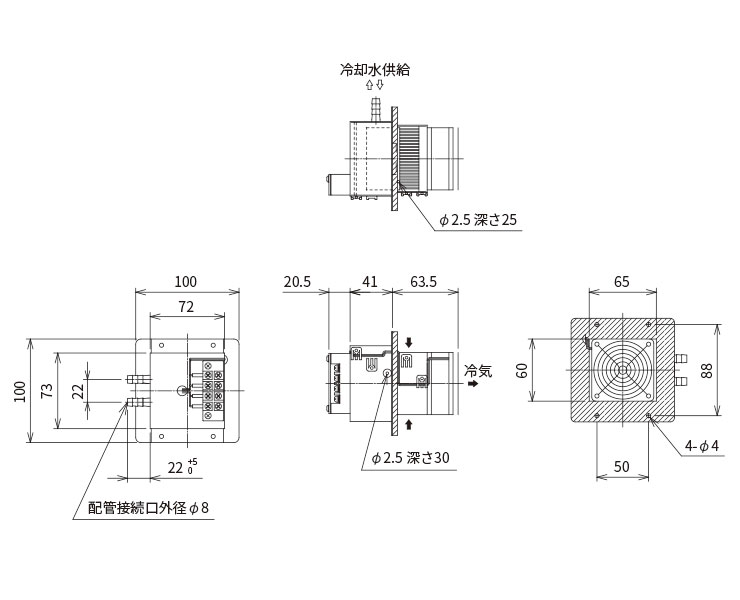

外形寸法図

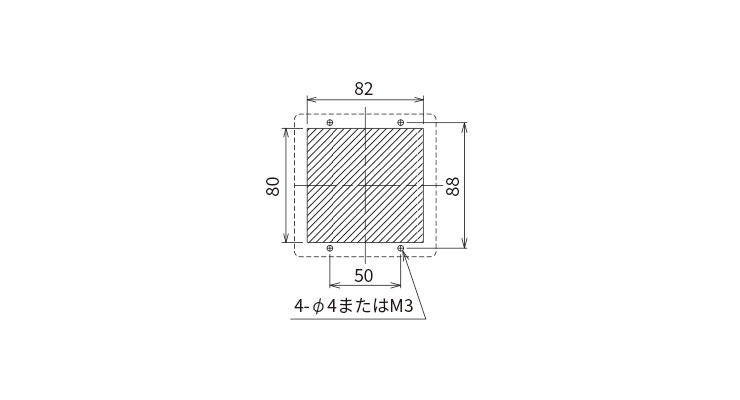

パネルカット図
OCE-L40F-D24

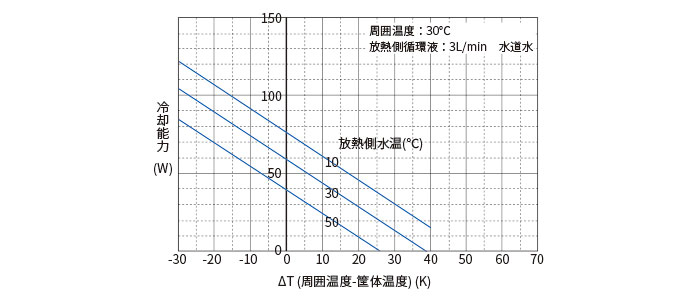

能力特性図

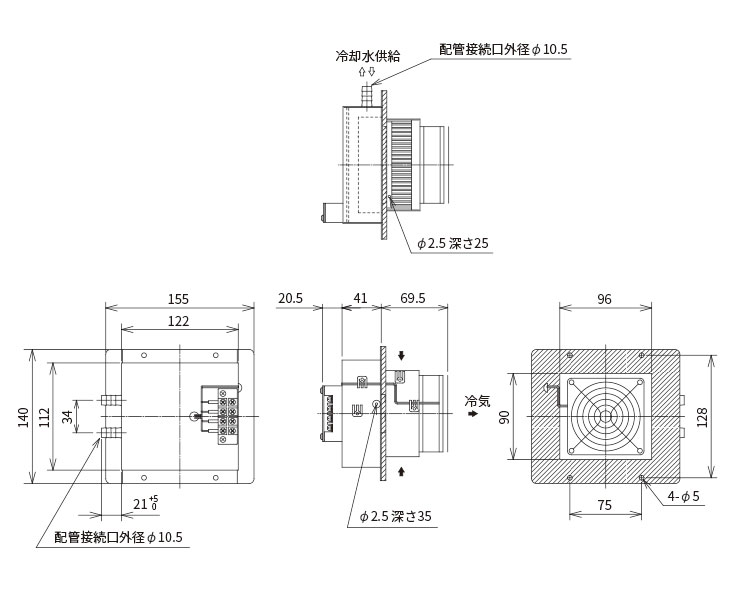

外形寸法図

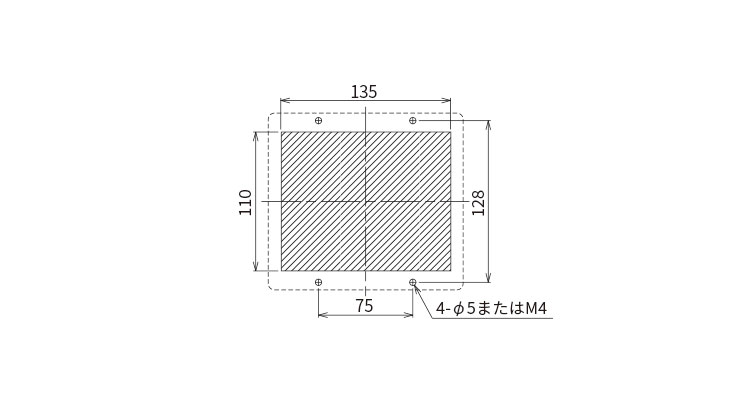

パネルカット図
OCE-L80F-D24

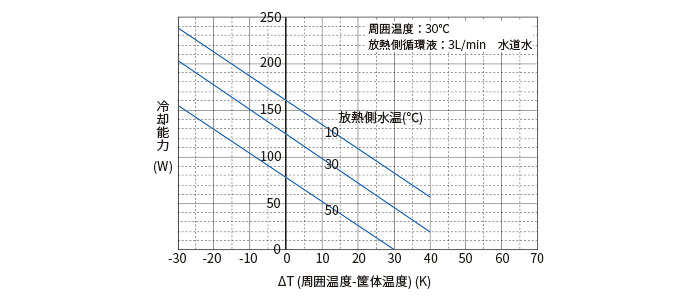

能力特性図

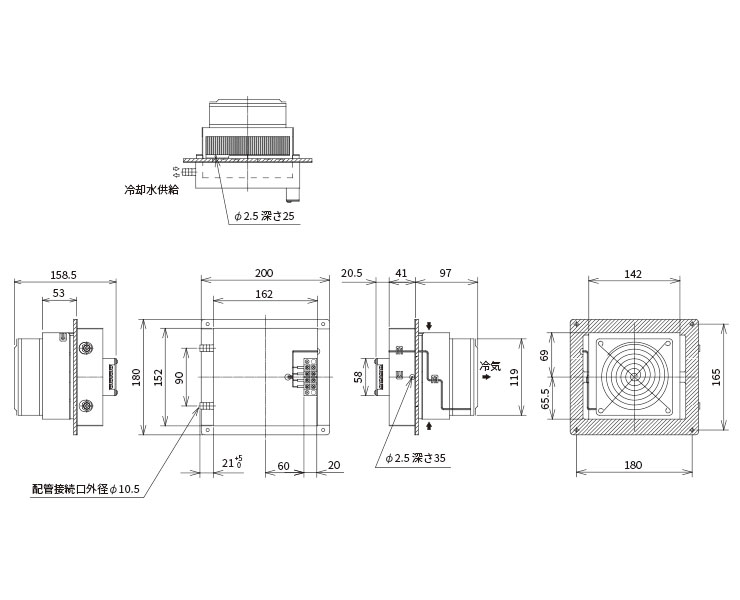

外形寸法図

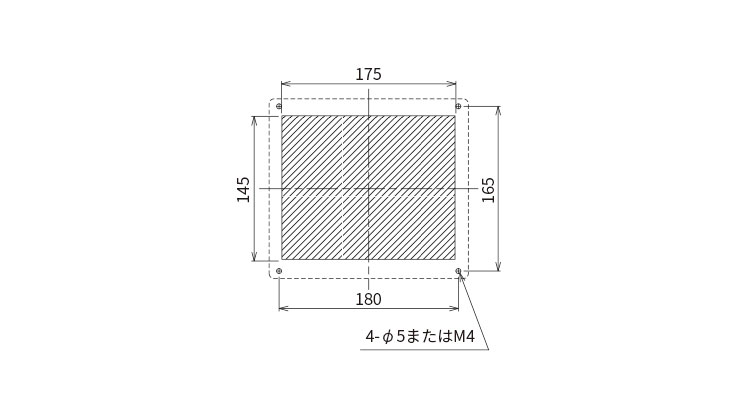

パネルカット図
システム組み合わせ
水冷式冷風攪拌型と各種温度コントロールシステムと組み合わせることにより、簡易的な温調から精密な反転制御システムへのシステムアップが可能です。

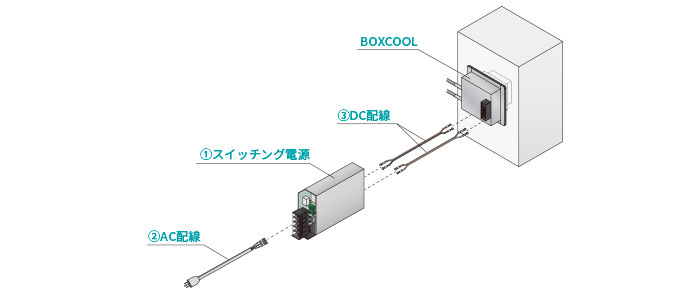

①連続冷却
電源との組み合わせにより連続動作を行います。
| 名称 | 型式 | |||
| OCE-L15F-D12 | OCE-L40F-D24 | OCE-L80F-D24 | ||
| ① | スイッチング電源 | PBA75F-12-N | PBA150F-24-N | PBA300F-24 |
| ② | AC配線 ※1 | WH-A-M4-2 | ||
| ③ | DC配線 | WH-P-M4-2、WH-F-M4-2 | WH-P-M5-2、WH-F-M5-2 | |
※1 AC100Vでご使用の場合

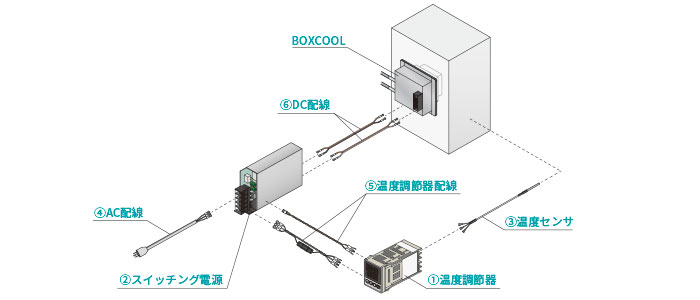

②簡易冷却温調システム
電源内部の接点を使用し温度調節器にてON/OFFの制御を行います。
| 名称 | 型式 | |||
| OCE-L15F-D12 | OCE-L40F-D24 | OCE-L80F-D24 | ||
| ① | 温度調節器 | OCE-TC91-8P3-1C | OCE-TC91-8Y1-1C | |
| ② | スイッチング電源 | PBA75F-12-NR | PBA150F-24-NR | PBA300F-24 |
| ③ | 温度センサ | OCE-TCPT** | ||
| ④ | AC配線 ※1 | WH-A-M4-2 | ||
| ⑤ | 温度調節器配線 | WH-C2 | ||
| ⑥ | DC配線 | WH-P-M4-2、WH-F-M4-2 | WH-P-M5-2、WH-F-M5-2 | |
※1 AC100Vでご使用の場合

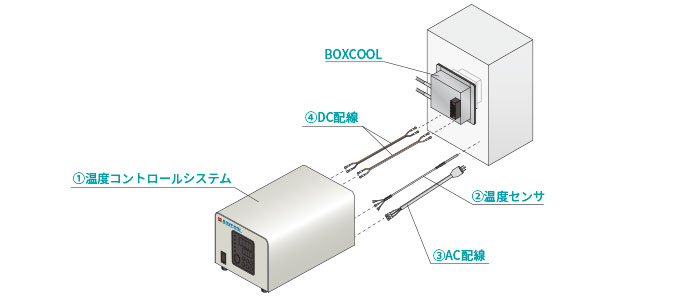

③精密反転温調システム
専用温度コントロールシステムにて、温調精度の高い冷却／加熱の反転リニア電圧制御を行います。
| 名称 | 型式 | |||
| OCE-L15F-D12 | OCE-L40F-D24 | OCE-L80F-D24 | ||
| ① | 温度コントロールシステム | OCE-TCR12075WL | OCE-TCR24150WL | OCE-TCR24300WL |
| ② | 温度センサ | OCE-TCPT** | ||
| ③ | AC配線 ※1 | WH-A-M4-2 | ||
| ④ | DC配線 | WH-P-M4-2、WH-F-M4-2 | ||
※1 AC100Vでご使用の場合
注意
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※流体用ジャケット部の耐圧力は、0.5MPaです。
※屋外での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※流体用ジャケット部の耐圧力は、0.5MPaです。
※屋外での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
