熱対策機器


空冷式流体冷却型


接液部の材質により様々な流体に対応、ロスなく吸熱。

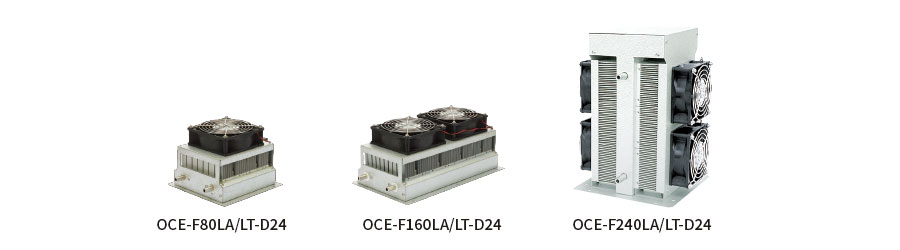

OCE-FL

特長

使用環境 冷却方式 放熱タイプ 冷却タイプ
屋内 ペルチェ 空冷 流体冷却

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

冷却サイクル

冷却サイクル

冷却ジャケットINより流入した液体は、ペルチェモジュールによって冷却されている冷却ジャケットおよび接液部を通過することにより冷却され、OUTより流出します。また、吸熱した熱量とペルチェモジュールの発熱量はペルチェモジュール反対面からアルミ等の熱伝材を通して空冷にて放熱されます。(※1)
(※1)放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。

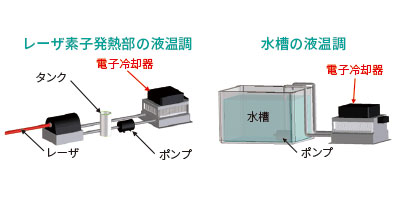

使用例

使用例

型式・仕様

型式 OCE-F80LA
-D24
OCE-F80LT
-D24
OCE-F160LA
-D24
OCE-F160LT
-D24
OCE-F240LA
-D24
OCE-F240LT
-D24
冷却方式 空冷式流体冷却型
冷却能力 95W 90W 220W 190W 320W 280W
加熱能力 ※1 300W 620W 930W
定格
電圧
ファンモータ ※2 DC24V ±5%
ペルチェ
定格消費電流 9.0A以下 18.0A以下 27.0A以下
始動電流 ※3 11.3A 22.0A 32.5A
使用周囲温度 ※4 0~+50℃
使用周囲湿度 80%RH以下 結露無き事
使用液温度 ※5 +50℃以下 氷結無き事
騒音(A特性) 約45dB 約49dB 約46dB
冷却ジャケット
最高許容温度
+80℃
放熱フィンベース
最高許容温度
+80℃
耐振動性 振動数10~55Hz 全振幅0.7mm 周期5min XYZ方向各25min
適合 環境対応 RoHS
使用流体 精製水
水道水 等
海水
薬液 等
精製水
水道水 等
海水
薬液 等
精製水
水道水 等
海水
薬液 等
接液部 アルミ
(一部SUS304)
チタン アルミ
(一部SUS304)
チタン アルミ
(一部SUS304)
チタン
配管内耐圧力 0.5MPa
配管接続口外径 Ø10.5 Ø10 Ø10.5 Ø10 Ø10.5 Ø10
外形寸法(mm)※6 W180×H135×D182 W320×H135×D182 W190×H268×D180
本体質量 約2.4kg 約5.2kg 約7.2kg
※1 周囲温度が+30℃の場合の公称冷却能力(製品別能力測定方法 空冷式流体冷却型で測定した能力)です。
※2 周囲温度が+30℃、循環液温度が+30℃の場合の公称加熱能力です。
※3 周囲温度が+30℃、冷却動作をした場合の定格消費電流です。(温度状態により変化します→ 表1参照)
※4 周囲温度が+30℃の場合の始動電流です。(温度状態により変化します→ 表1参照)
※5 循環液が凍結しないよう考慮してください。
※6 端子台および突起物を除いた寸法です。

各機種の温度と電流値の関係

表1 周囲温度 0℃ 15℃ 30℃ 50℃
OCE-F80LA/LT-D24
(ファンモータ0.25Aを含む)
定格消費電流(A) 11.1 10.1 9.0 8.5
始動電流(A) 12.6 11.9 11.3 10.3
OCE-F160LA/LT-D24
(ファンモータ0.5A を含む)
定格消費電流(A) 21.7 19.6 18.0 16.8
始動電流(A) 24.7 23.3 22.0 20.1
OCE-F240LA/LT-D24
(ファンモータ0.56Aを含む)
定格消費電流(A) 32.0 29.0 27.0 25.0
始動電流(A) 36.6 34.5 32.5 29.6


製品ラインナップ

OCE-F80LA/LT-D24

OCE-F80LA-D24

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

F80LA:95W F80LT:90W

梱包内容

本体:1台 取扱説明書:1冊

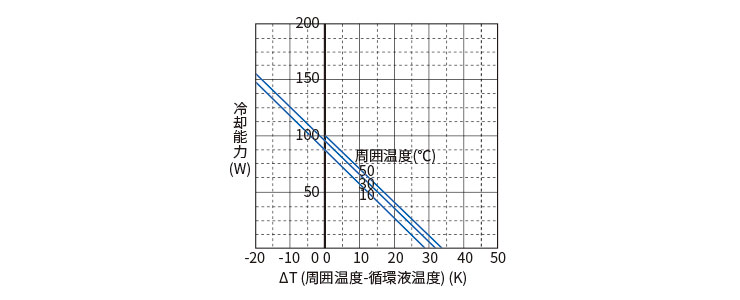

F80LA 能力特性図

能力特性図

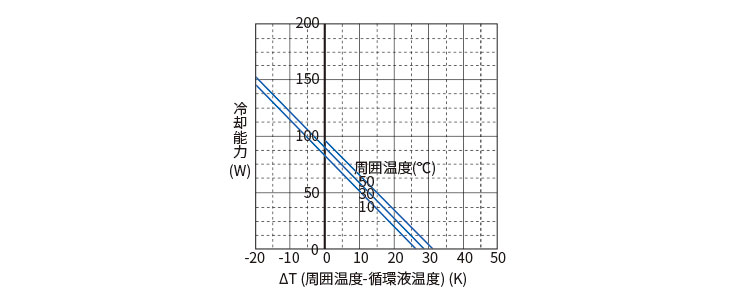

F80LT 能力特性図

能力特性図

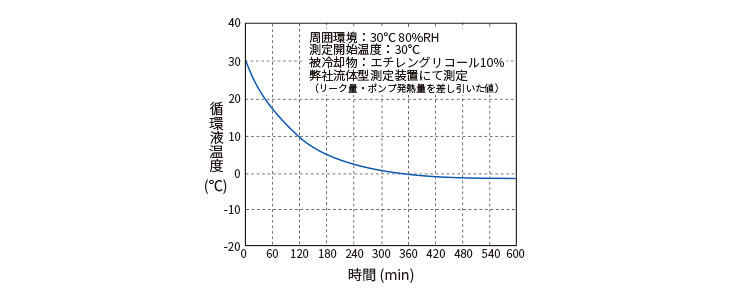

F80LA 到達温度特性図

到達温度特性図

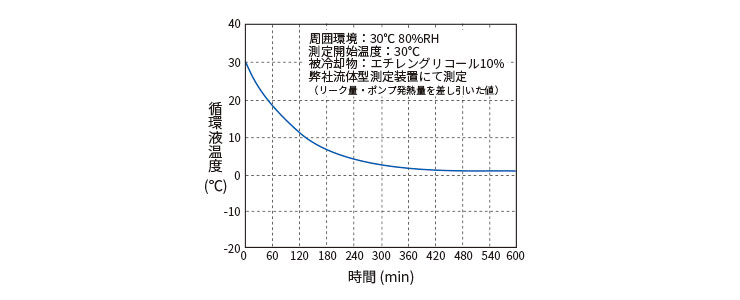

F80LT 到達温度特性図

到達温度特性図

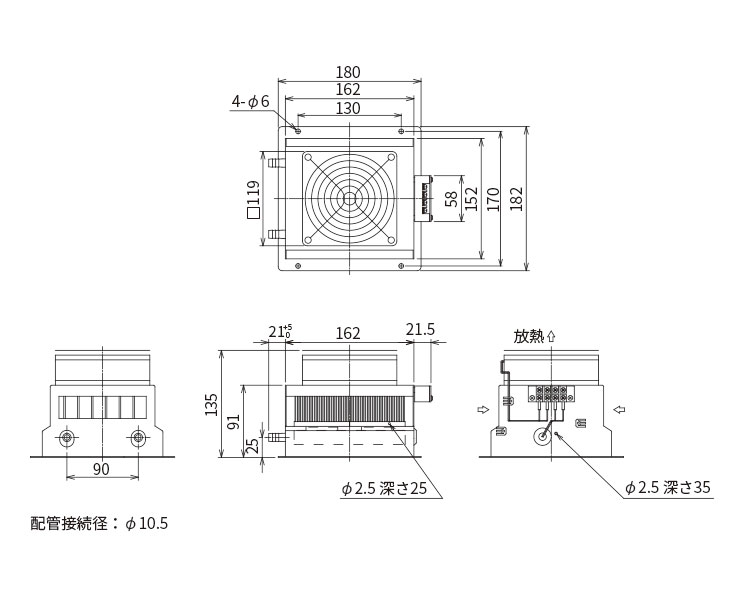

F80LA 外形寸法図

外形寸法図

F80LT 外形寸法図

外形寸法図

OCE-F160LA/LT-D24

OCE-F160LA/LT-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

F160LA:220W F160LT:190W

梱包内容

本体:1台 取扱説明書:1冊

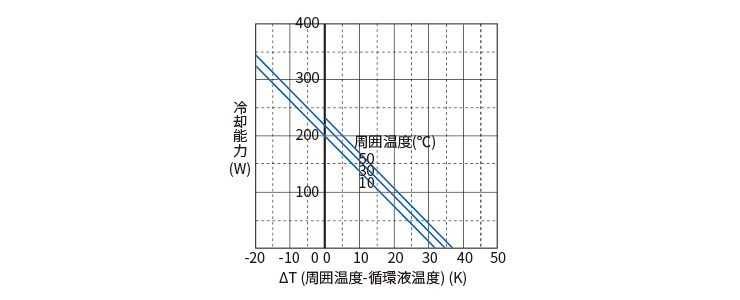

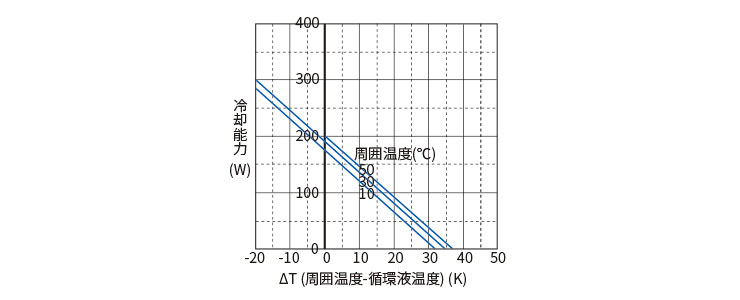

F160LA 能力特性図

能力特性図

F160LT 能力特性図

能力特性図

F160LA 到達温度特性図

到達温度特性図

F160LT 到達温度特性図

到達温度特性図

F160LA 外形寸法図

外形寸法図

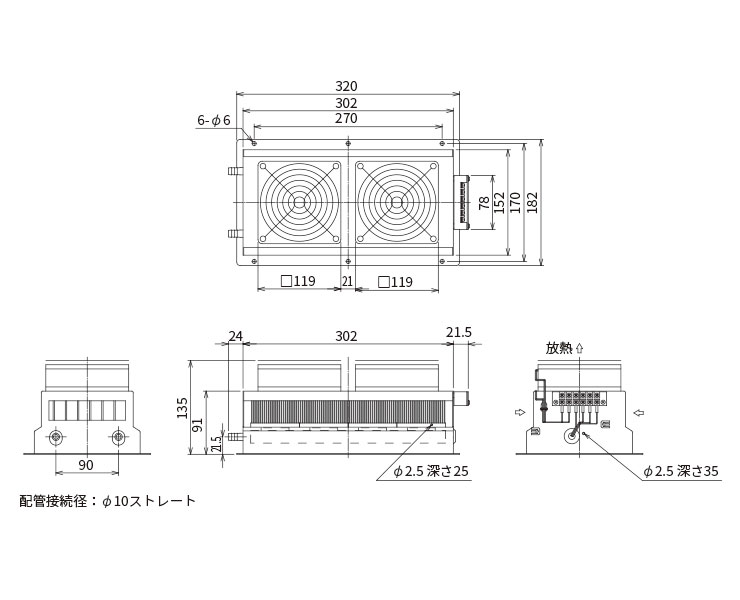

F160LT 外形寸法図

外形寸法図

OCE-F240LA/LT-D24

OCE-F240LA/LT-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

F240LA:320W F240LT:280W

梱包内容

本体:1台 取扱説明書:1冊

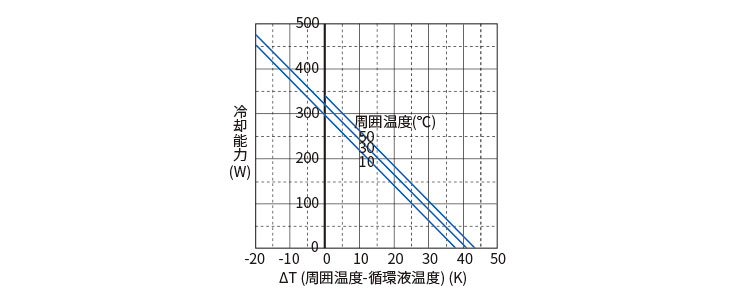

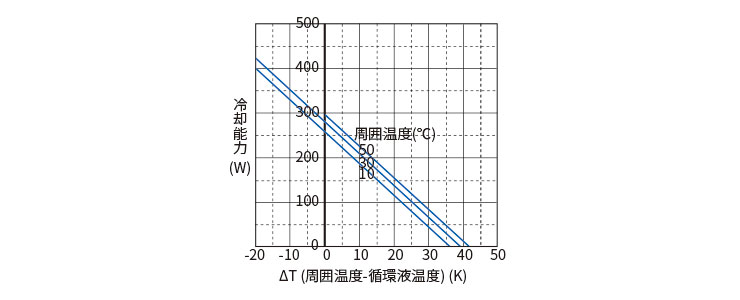

F240LA 能力特性図

能力特性図

F240LT 能力特性図

能力特性図

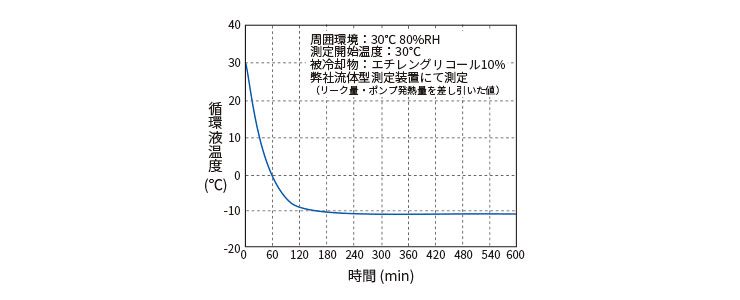

F240LA 到達温度特性図

到達温度特性図

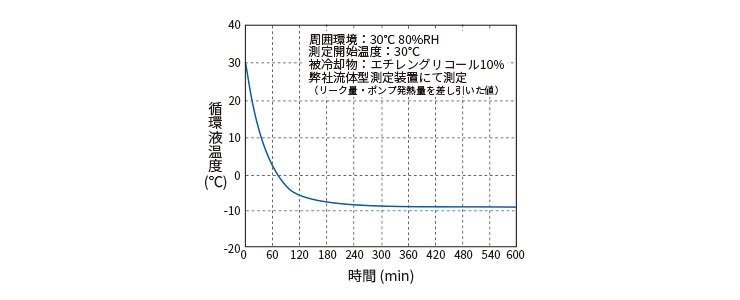

F240LT 到達温度特性図

到達温度特性図

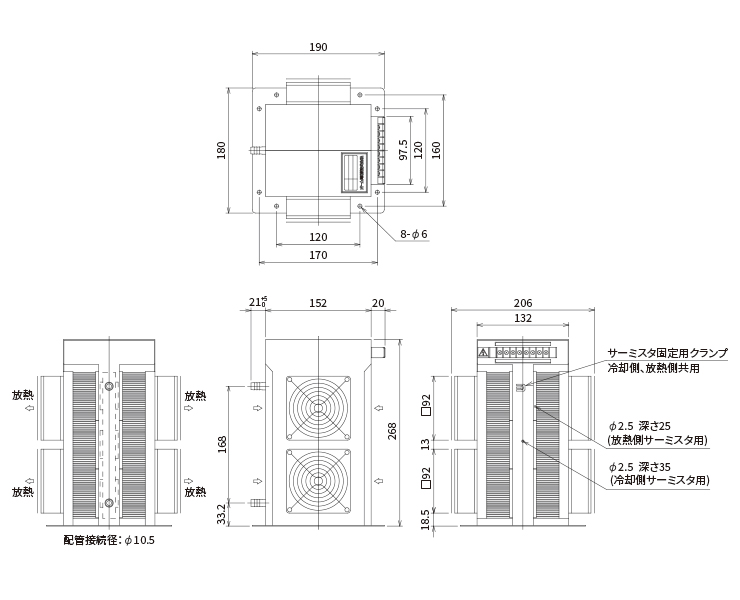

F240LA 外形寸法図

外形寸法図

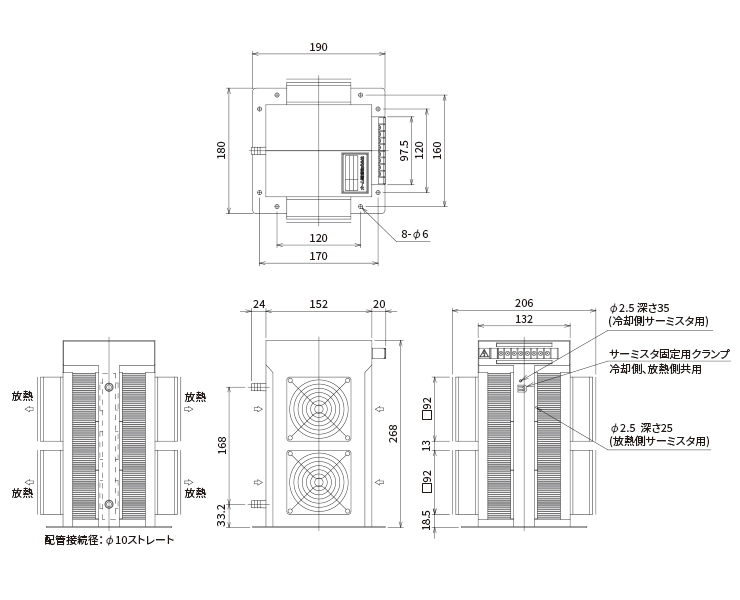

F240LT 外形寸法図

外形寸法図

システム組み合わせ

空冷式流体冷却型と各種温度コントロールシステムと組み合わせることにより、簡易的な温調から精密な反転制御システムへのシステムアップが可能です。

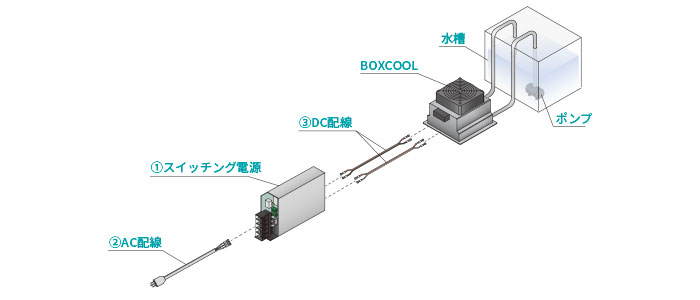

①連続冷却

電源との組み合わせにより連続動作を行います。

連続冷却

名称 型式
OCE-F80LA-D24
OCE-F80LT-D24
OCE-F160LA-D24
OCE-F160LT-D24
OCE-F240LA-D24
OCE-F240LT-D24
スイッチング電源 PBA300F-24 PBA600F-24 別途ご相談ください
AC配線 ※1 WH-A-M4-2
DC配線 WH-P-M5-2、WH-F-M5-2 WH-P-M5-2(2本)、WH-F-M5-2
※1 AC100Vでご使用の場合

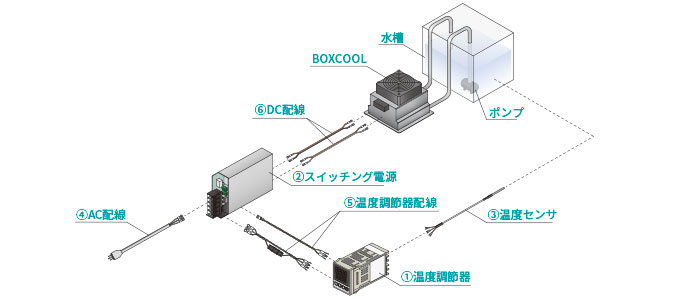

②簡易冷却温調システム

電源内部の接点を使用し温度調節器にてON/OFFの制御を行います。

簡易冷却温調システム

名称 型式
OCE-F80LA-D24
OCE-F80LT-D24
OCE-F160LA-D24
OCE-F160LT-D24
OCE-F240LA-D24
OCE-F240LT-D24
温度調節器 OCE-TC91-8Y1-1C 別途ご相談ください
スイッチング電源 PBA300F-24 PBA600F-24
温度センサ OCE-TCPT**
AC配線 ※1 WH-A-M4-2
温度調節器配線 WH-C2
DC配線 WH-P-M5-2、WH-F-M5-2 WH-P-M5-2(2本)、WH-F-M5-2
※1 AC100Vでご使用の場合

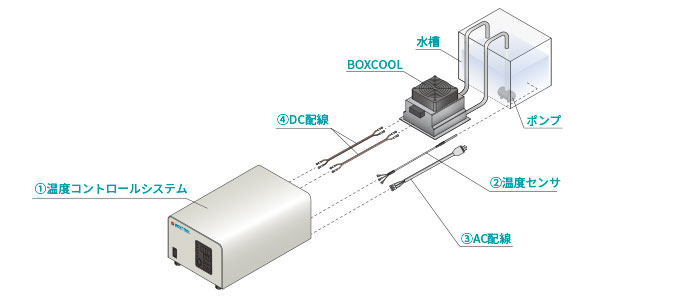

③精密反転温調システム

専用温度コントロールシステムにて、温調精度の高い冷却/加熱の反転リニア電圧制御を行います。

精密反転温調システム

名称 型式
OCE-F80LA-D24
OCE-F80LT-D24
OCE-F160LA-D24
OCE-F160LT-D24
OCE-F240LA-D24
OCE-F240LT-D24
温度コントロールシステム OCE-TCR24300WL OCE-TCR24600WL 別途ご相談ください
温度センサ OCE-TCPT**
AC配線 ※1 WH-A-M4-2
DC配線 WH-P-M4-2、WH-F-M4-2 WH-P-M4-2(2本)、WH-F-M4-2
※1 AC100Vでご使用の場合

注意

※ファンの電圧を変動させて制御しないでください。故障のおそれがあります。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※屋外での使用は出来ません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
