熱対策機器


空冷式冷風攪拌型


冷却側のファンモーターにより空気を冷却・攪拌。

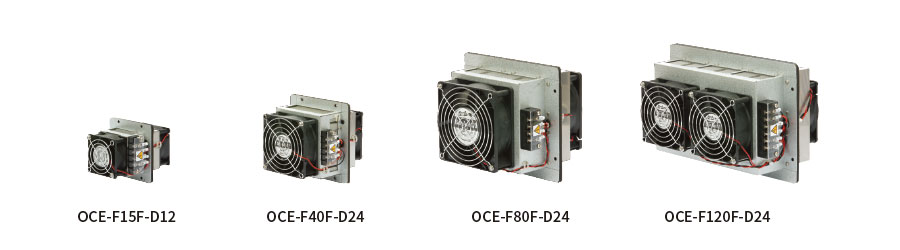

OCE-FF

特長

使用環境 冷却方式 放熱タイプ 冷却タイプ
屋内 ペルチェ 空冷 冷風攪拌

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

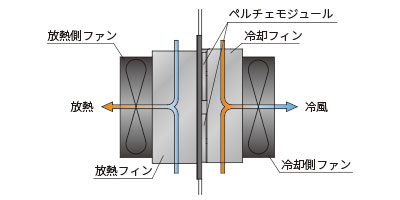

冷却サイクル

冷却サイクル

筐体内の空気は、冷却側ファンモータによって冷却器内に送り込まれ、ペルチェモジュールにより冷却された冷却フィンを通過し冷却・除湿され冷風となって筐体内へと戻ります。また、吸熱した熱量とペルチェモジュールの発熱量はペルチェモジュール反対面からアルミ等の熱伝材を通して空冷にて放熱されます。(※1)
(※1)放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。

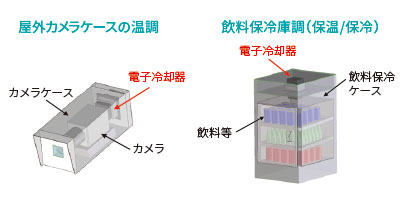

使用例

使用例

型式・仕様

型式 OCE-F15F-D12 OCE-F40F-D24 OCE-F80F-D24 OCE-F120F-D24
冷却方式 空冷式冷風攪拌型
冷却能力 ※1 15W 40W 80W 120W
加熱能力 ※2 60W 160W 300W 450W
定格電圧 ファンモータ DC12V ±5% DC24V ±5%
ペルチェ
定格消費電流 ※3 4.0A以下 5.0A以下 9.5A以下 14.0A以下
始動電流 ※4 4.7A 5.8A 11.6A 16.8A
使用周囲温度 冷却側 -10~+60℃
放熱側 0~+60℃
使用周囲湿度 80%RH以下 結露無き事
騒音(A特性) 約46dB 約43dB 約49dB 約46dB
冷却フィンベース最高許容温度 +80℃
放熱フィンベース最高許容温度 +80℃
耐振動性 振動数10~55Hz 全振幅0.7mm 周期5min XYZ方向各25min
適合 環境対応 RoHS
外形寸法(mm)※5 W90×H90×D129 W130×H130×D155 W195×H170×D195 W260×H170×D176
本体質量 約0.5kg 約1.6kg 約2.7kg 約4.5kg
※1 周囲温度が+30℃の場合の公称冷却能力(製品別能力測定方法 空冷式冷風攪拌型で測定した能力)です。
※2 周囲温度が+30℃、筐体内温度が+30℃の場合の公称加熱能力です。
※3 周囲温度が+30℃、冷却動作をした場合の定格消費電流です。(温度状態により変化します→ 表1参照)
※4 周囲温度が+30℃の場合の始動電流です。(温度状態により変化します→ 表1参照)
※5 端子台および突起物を除いた寸法です。

各機種の温度と電流値の関係

表1 周囲温度 0℃ 15℃ 30℃ 45℃ 60℃
OCE-F15F-D12
(ファンモータ0.52Aを含む)
定格消費電流(A) 4.5 4.3 4.0 3.8 3.5
始動電流(A) 5.3 5.0 4.7 4.5 4.2
OCE-F40F-D24
(ファンモータ0.23A を含む)
定格消費電流(A) 5.7 5.2 5.0 4.6 4.2
始動電流(A) 6.5 6.1 5.8 5.4 5.0
OCE-F80F-D24
(ファンモータ0.48Aを含む)
定格消費電流(A) 11.3 10.3 9.5 9.0 8.5
始動電流(A) 13.0 12.2 11.6 10.8 10.0
OCE-F80F-D24
(ファンモータ0.48Aを含む)
定格消費電流(A) 16.4 15.0 14.0 13.3 12.3
始動電流(A) 18.8 17.7 16.8 15.6 14.6


製品ラインナップ

OCE-F15F-D12

OCE-F15F-D12

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

15W

梱包内容

本体:1台 取扱説明書:1冊

オプション

除湿した水の処理が必要な場合に。
水受け WP-15F

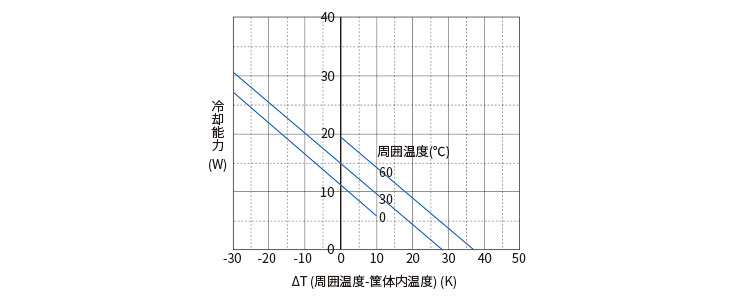

能力特性図

能力特性図

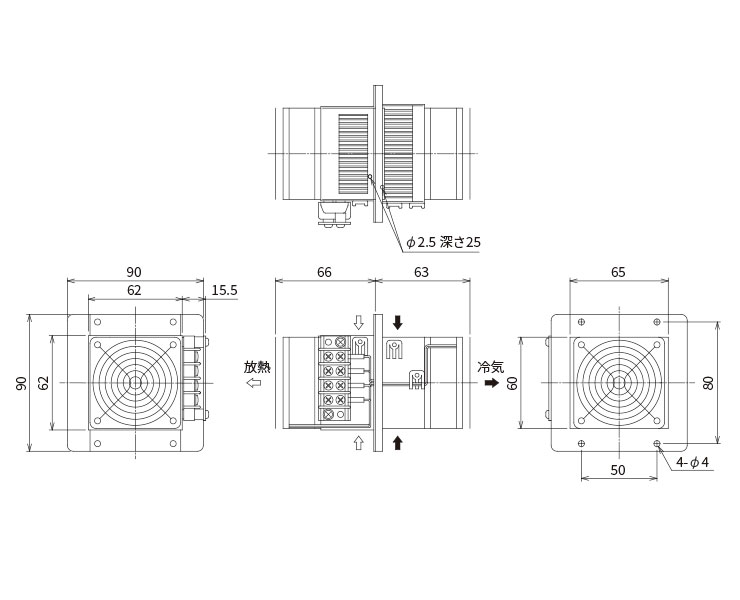

外形寸法図

外形寸法図

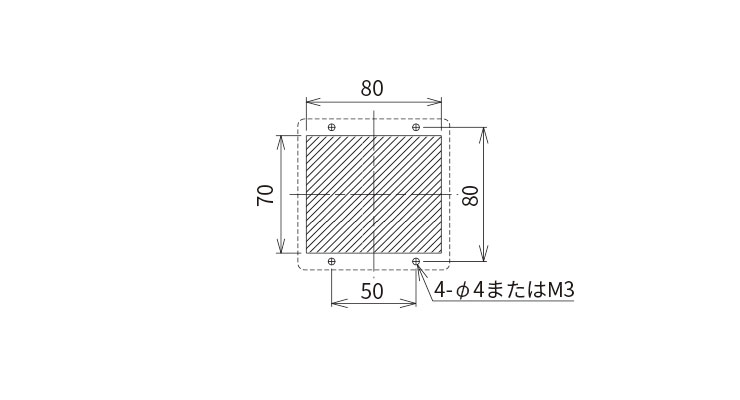

パネルカット図

パネルカット図

OCE-F40F-D24

OCE-F40F-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

40W

梱包内容

本体:1台 取扱説明書:1冊

オプション

除湿した水の処理が必要な場合に。
水受け WP-40F

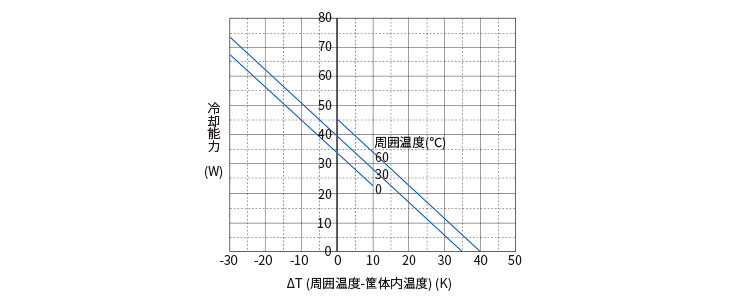

能力特性図

能力特性図

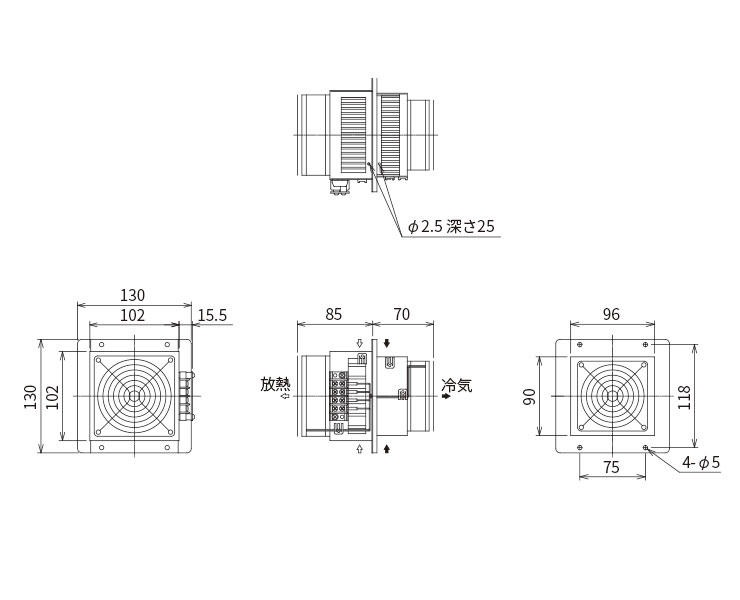

外形寸法図

外形寸法図

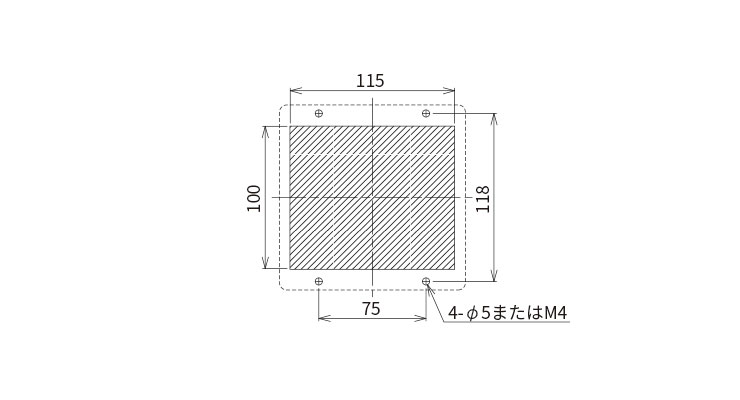

パネルカット図

パネルカット図

OCE-F80F-D24

OCE-F80F-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

80W

梱包内容

本体:1台 取扱説明書:1冊

オプション

除湿した水の処理が必要な場合に。
水受け WP-80F

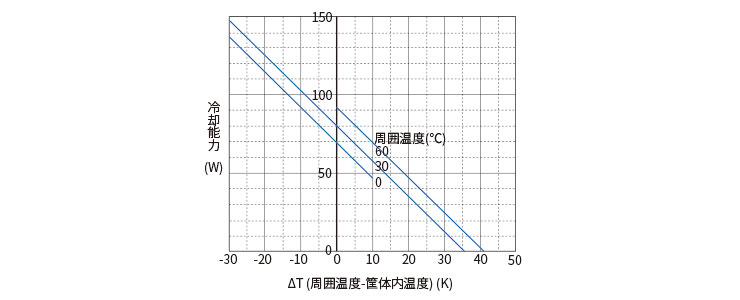

能力特性図

能力特性図

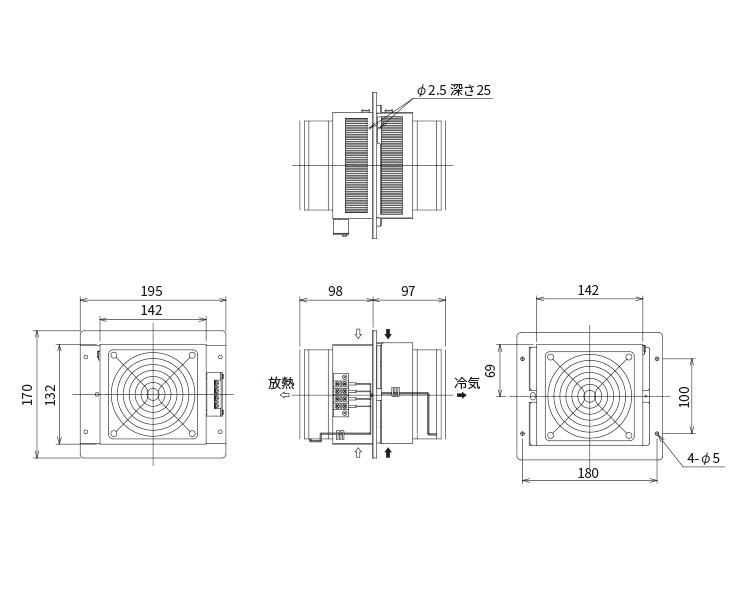

外形寸法図

能力特性図

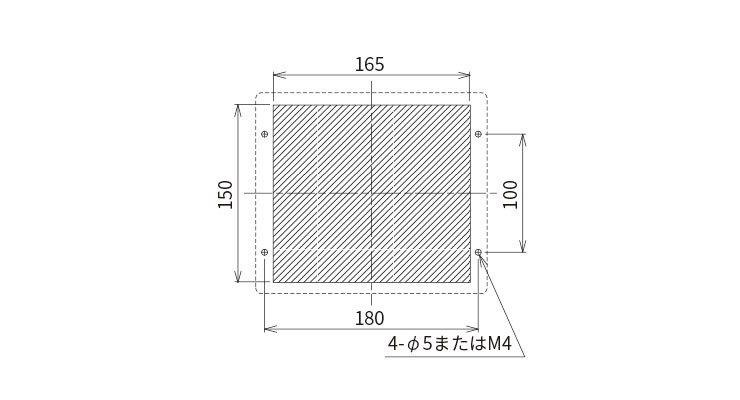

パネルカット図

パネルカット図

OCE-F120F-D24

OCE-F120F-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

120W

梱包内容

本体:1台 取扱説明書:1冊

オプション

除湿した水の処理が必要な場合に。
水受け WP-120F

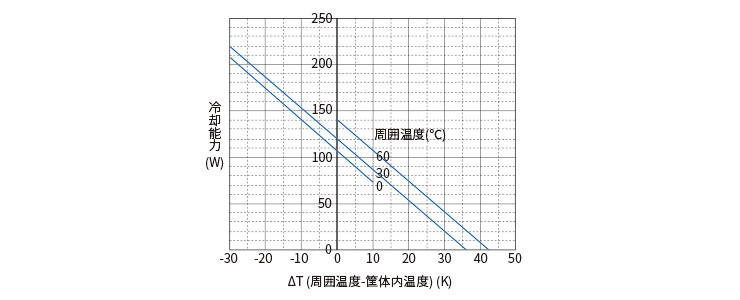

能力特性図

能力特性図

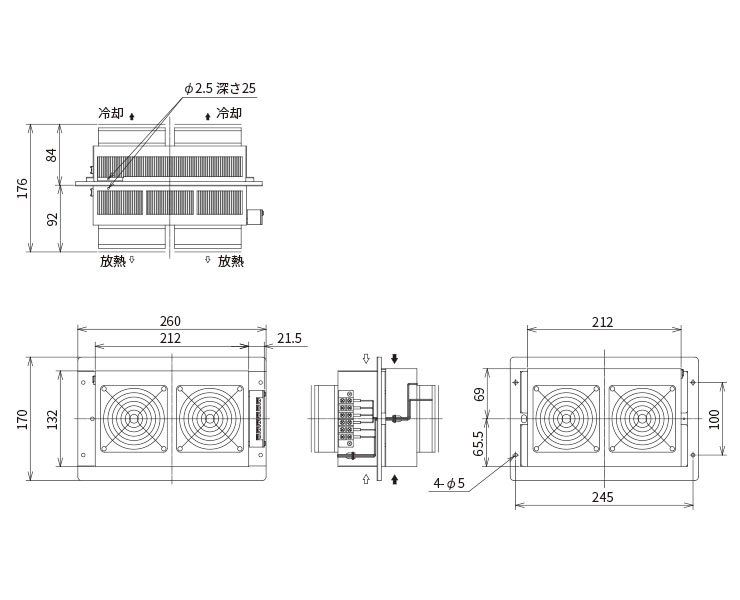

外形寸法図

外形寸法図

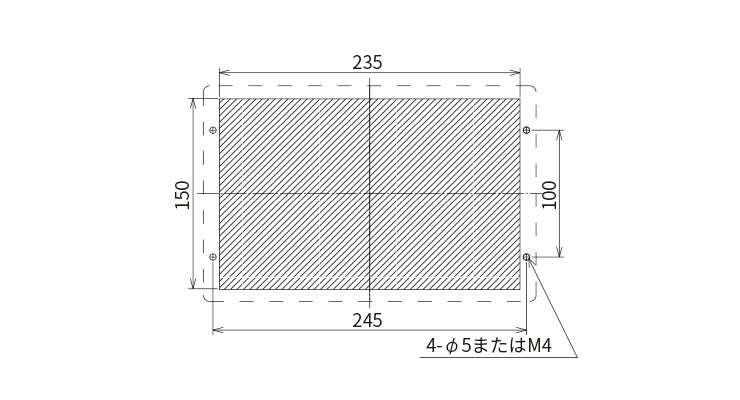

パネルカット図

パネルカット図

システム組み合わせ

空冷式冷風攪拌型と各種温度コントロールシステムと組み合わせることにより、簡易的な温調から精密な反転制御システムへのシステムアップが可能です。

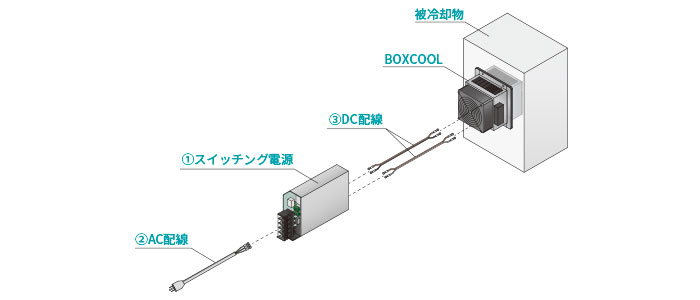

①連続冷却

電源との組み合わせにより連続動作を行います。

連続冷却

名称 型式
OCE-F15F-D12 OCE-F40F-D24 OCE-F80F-D24 OCE-F120F-D24
スイッチング電源 PBA75F-12-N PBA150F-24-N PBA300F-24 PBA600F-24
AC配線 ※1 WH-A-M4-2
DC配線 WH-P-M4-2、WH-F-M4-2 WH-P-M5-2
WH-F-M5-2
WH-P-M5-2(2本)
WH-F-M5-2
※1 AC100Vでご使用の場合

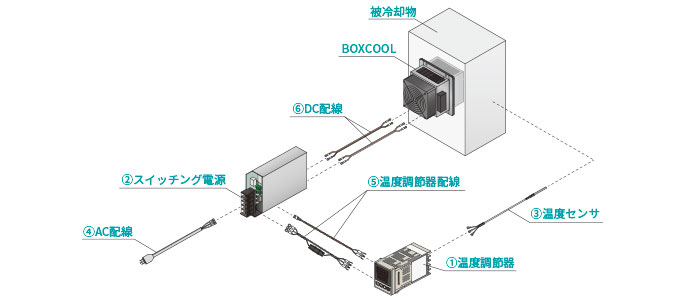

②簡易冷却温調システム

電源内部の接点を使用し温度調節器にてON/OFFの制御を行います。

簡易冷却温調システム

名称 型式
OCE-F15F-D12 OCE-F40F-D24 OCE-F80F-D24 OCE-F120F-D24
温度調節器 OCE-TC91-8P3-1C OCE-TC91-8Y1-1C
スイッチング電源 PBA75F-12-NR PBA150F-24-NR PBA300F-24 PBA600F-24
温度センサ OCE-TCPT**
AC配線 ※1 WH-A-M4-2
温度調節器配線 WH-C2
DC配線 WH-P-M4-2、WH-F-M4-2 WH-P-M5-2
WH-F-M5-2
WH-P-M5-2(2本)
WH-F-M5-2
※1 AC100Vでご使用の場合

③精密反転温調システム

専用温度コントロールシステムにて、温調精度の高い冷却/加熱の反転リニア電圧制御を行います。

精密反転温調システム

名称 型式
OCE-F15F-D12 OCE-F40F-D24 OCE-F80F-D24 OCE-F120F-D24
温度コントロールシステム OCE-TCR12075WL OCE-TCR24150WL OCE-TCR24300WL OCE-TCR24600WL
温度センサ OCE-TCPT**
AC配線 ※1 WH-A-M4-2
DC配線 WH-P-M4-2、WH-F-M4-2 WH-P-M4-2(2本)
WH-F-M4-2
※1 AC100Vでご使用の場合

注意

※ファンの電圧を変動させて制御しないでください。故障のおそれがあります。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※屋外での使用は出来ません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
