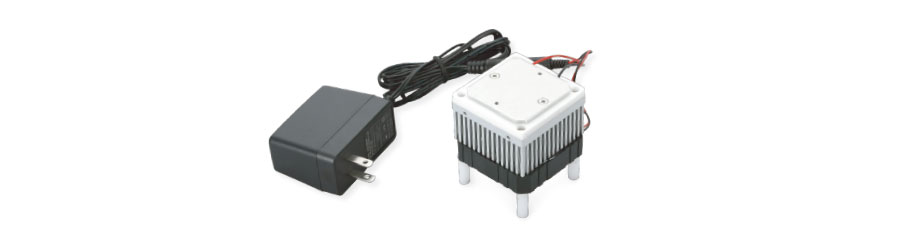

空冷式プレート冷却型 学習用キット
電子冷却器の学習用組立キット。ドライバーで簡単に組立可能。
特長
| 使用環境 | 冷却方式 | 放熱タイプ | 冷却タイプ |
| 屋内 | ペルチェ | 空冷 | プレート |
取得規格
| 欧州RoHS | 中国RoHS | CE | UL | CSA | PSE |
※取得規格なし
型式・仕様
| 型式 | OCE-KT3 | |
| 冷却方式 | 空冷式プレート冷却型 | |
| 冷却能力 ※1 | 約10W | |
| 最大温度差 ※2 | 約27K | |
| 電源入力 | 本体：DC9V 2.5A／アダプタ電源使用時：AC100V～240V 0.58A Max | |
| 使用周囲温度 | 0～＋40℃ | |
| 使用周囲湿度 | 80％RH以下 結露無き事 | |
| 放熱側過熱保護 | なし | |
| 運転方式 | 連続 （反転動作不可） | |
| 電源接続方式 | 本体－アダプタ電源間 ：アダプタ用プラグ アダプタ電源－コンセント間：コンセント用プラグ | |
| 外形寸法（mm） | 本体部：W60×H60×D75 アダプタ電源：W72×H34×D52 コード長さ 1.5m | |
| 本体質量 | 約750g（アダプタ電源約170g含む） | |
※1 周囲温度が＋25℃の場合の公称冷却能力（製品別能力測定方法 空冷式プレート冷却型で測定した能力）です。
※2 周囲温度が＋25℃、プレート面負荷0の場合の周囲温度とプレート表面の温度差です。
性能は組み立てにより差があります。 冷却能力・最大温度差の値は参考値です。
※2 周囲温度が＋25℃、プレート面負荷0の場合の周囲温度とプレート表面の温度差です。
性能は組み立てにより差があります。 冷却能力・最大温度差の値は参考値です。
OCE-KT3
冷却能力
約10W
梱包内容
①アダプタ電源：1個 ②ペルチェユニット：1個 ③ファンガード：1個
④アルミプレート：1個 ⑤断熱材：1個 ⑥フィン：1個 ⑦熱伝導シート：2枚
⑧ネジ（L）： 4本 ⑨ネジ（S）： 2本 ⑩スペーサ：4本
④アルミプレート：1個 ⑤断熱材：1個 ⑥フィン：1個 ⑦熱伝導シート：2枚
⑧ネジ（L）： 4本 ⑨ネジ（S）： 2本 ⑩スペーサ：4本

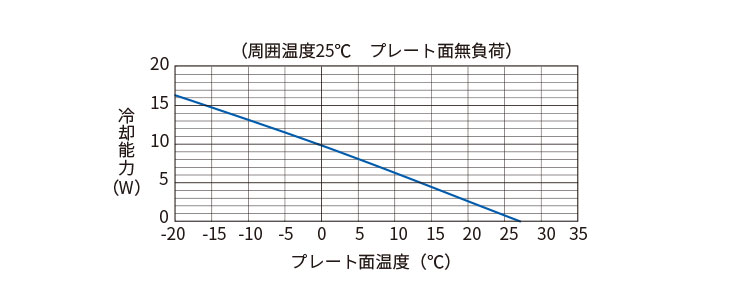

能力特性図
到達温度特性図

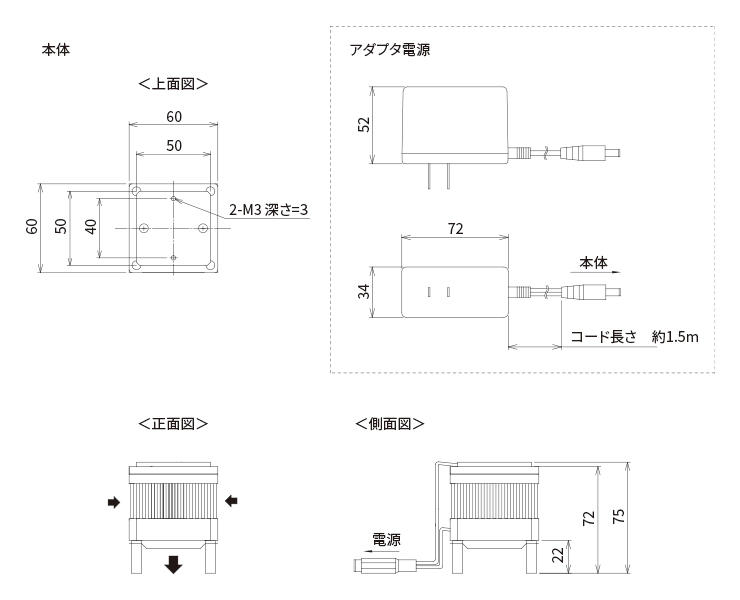

外形寸法図
組立手順
1.フィンに断熱材を貼り付け、中央の角穴に熱伝導シート→ペルチェ→熱伝導シートの順に重ねる。
2.プレートを上に置き、ネジ2本で固定する。
3.断熱材の面からネジを4本挿入する。
4.ファンとファンガードをネジに通し、
スペーサで固定する。
5.プラグにアダプタ電源を接続して完成。
オプション
熱伝導グリス
熱伝導グリスGR746
熱伝導シートの代わりに使用
簡易保冷庫キット
OCE-KT3-OP1
スチロール1個、ネジ2本、ナット4本
冷却フィン1個、パネルカット図3枚
水冷ジャケット
OCE-KT3-OP2
水冷ジャケット1個、ネジ2本
注意
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※付属のアダプタ電源以外は使用しないでください。
※屋外での使用はできません。
※この製品につきましては保証はございません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※振動・衝撃のある場所では使用できません。
※付属のアダプタ電源以外は使用しないでください。
※屋外での使用はできません。
※この製品につきましては保証はございません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
