熱対策機器


電子冷却器 機種選定方法


選定にあたっての注意

  • 制御盤キャビネットの密閉性、発熱体の位置および凝縮器、エバポレータ、フィルタの汚れなどにより、期待していた能力が得られない場合もあるため、選定には十分な余裕を持たせるようにしてください。
  • 盤内希望設定温度は、必要以上に外気温度より低くしないようにしてください。
  • 炉の近くなどで輻射熱の影響を受けるような場所では、期待していた能力が得られない場合もあるため、選定には十分な余裕をもたせるようにしてください。
※盤用熱関連機器工業会発行「技術資料 第005号-2005冷凍サイクル式盤用クーラの機種選定方法」より

標準タイプ・ノンドレンタイプ

機種選定に必要な制御盤の使用条件

盤用クーラーの冷却能力を求める場合、その要素として制御盤の使用条件が必要となり選定にあたっては次の使用条件の各値を決定します。

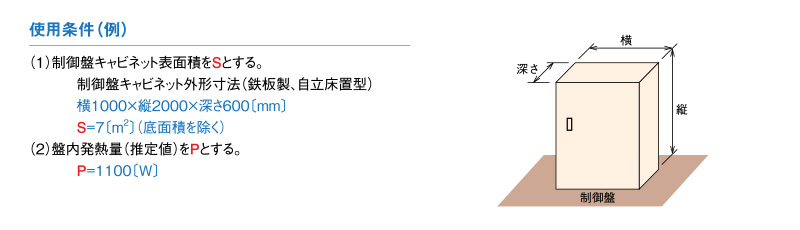

機種選定に必要な制御盤の使用条件

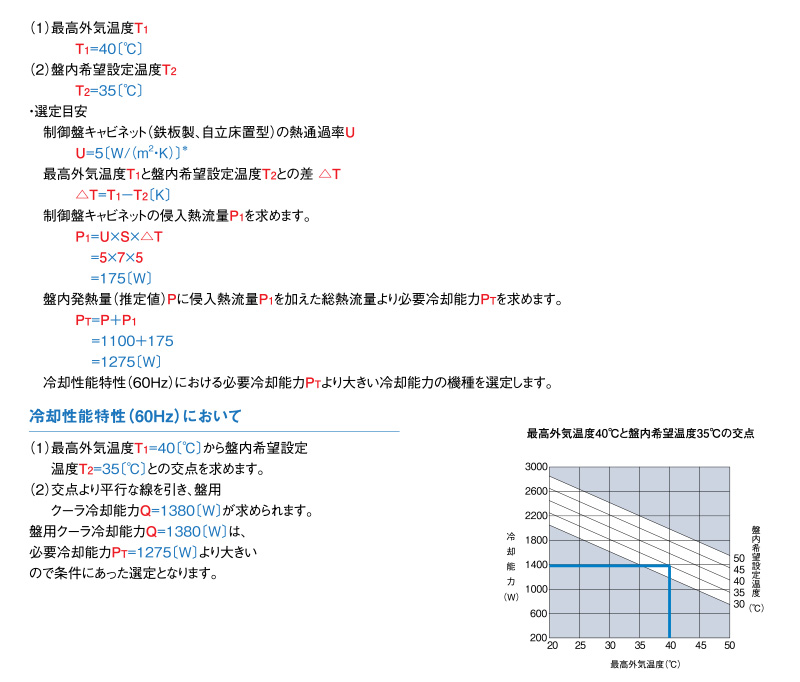

最高外気温度より盤内希望設定温度が低い場合

最高外気温度より盤内希望設定温度が低い場合

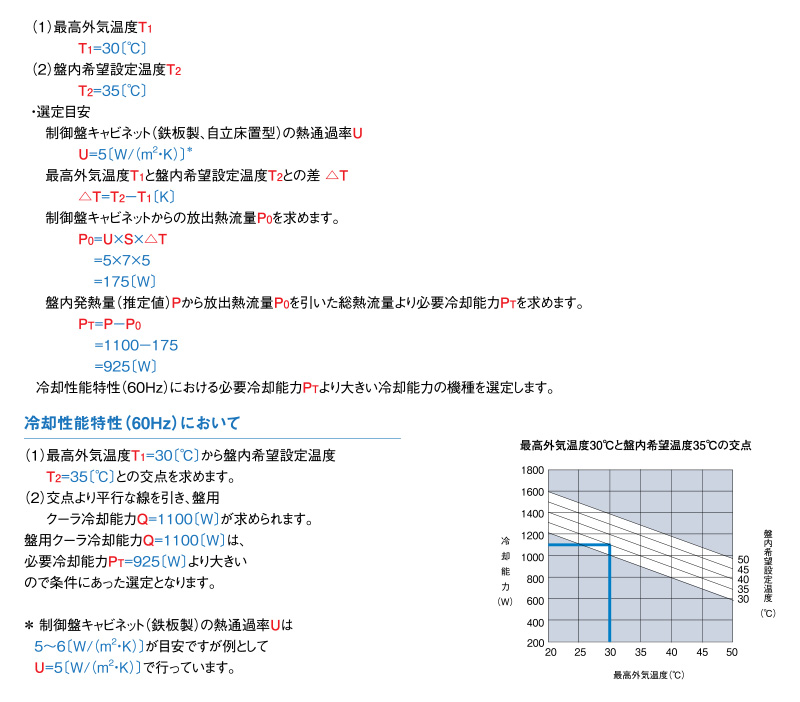

最高外気温度より盤内希望設定温度が高い場合

最高外気温度より盤内希望設定温度が高い場合

屋外用耐塩害タイプ

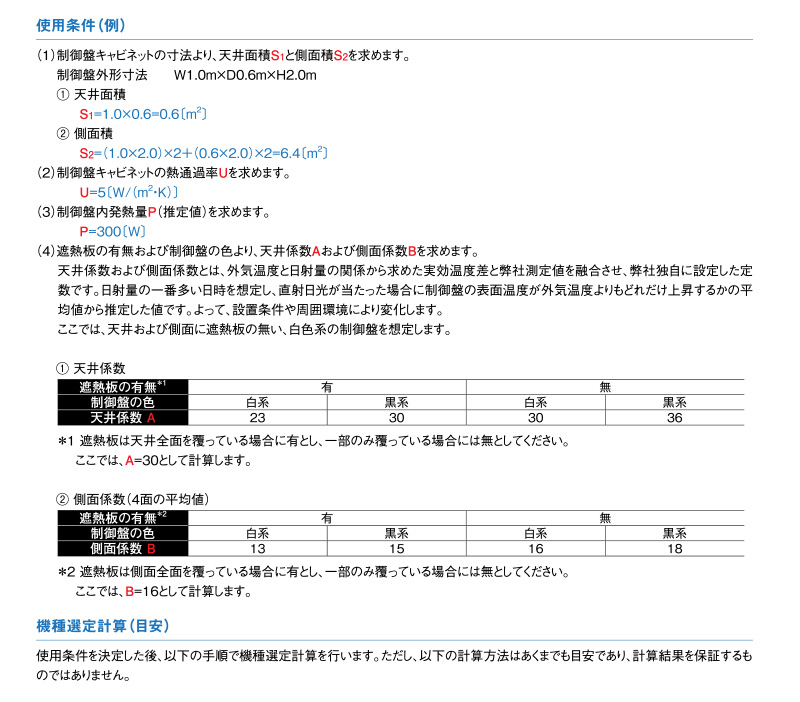

機種選定に必要な制御盤の使用条件

屋外盤用クーラーの必要冷却能力を求める場合、その要素として制御盤の使用条件が必要となり、選定にあたっては次の使用条件の各値を決定します。

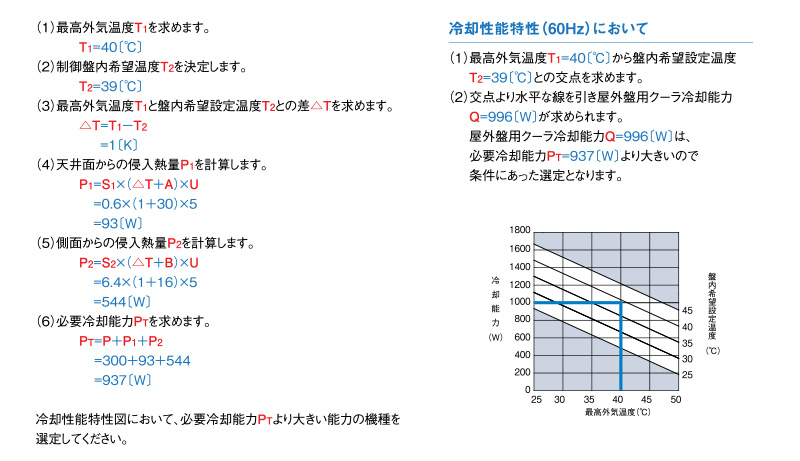

最高外気温度より盤内希望設定温度が低い場合

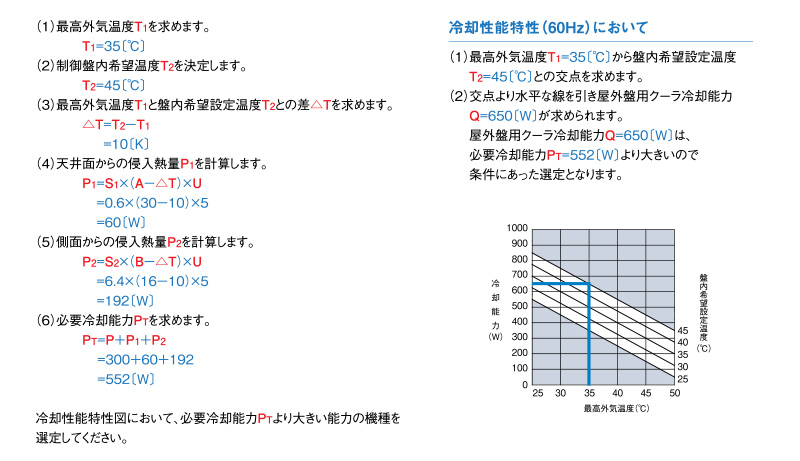

最高外気温度より盤内希望設定温度が高い場合
