熱対策機器


ノンドレンタイプ


ドレン水蒸発器内蔵のノンドレンタイプ。わずらわしいドレン水処理が不要。

OCE-FSCJ

特長

使用環境 冷却方式 タイプ 機能
屋内 ペルチェ ノンドレン 表示機能

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OCE-100FSCJ-A1 OCE-100FSCJ-A2 OCE-200FSCJ-A1 OCE-200FSCJ-A2
取付方法 側面取付型
冷却方式 空冷式冷風撹拌型
ドレン水処理方式 ヒーターによる低温気化式
冷却能力※1 90/100W 180/200W
ドレン水処理能力※2 50ml/h(温度+30℃ 80%RH時)
定格電圧(50/60Hz) 単相AC100V 単相AC200V 単相AC100V 単相AC200V
消費電流※3 定格 2.8/2.7A 1.4/1.3A 4.6/4.5A 2.3/2.2A
最大 3.0/2.9A 1.5/1.4A 4.9/4.8A 2.6/2.4A
始動電流 8.5A 4.5A 13.0A 9.0A
消費電力※3 定格 280/270W 280/270W 450/440W 450/440W
最大 300/290W 300/290W 495/485W 495/485W
使用周囲温度 0~+50℃
使用周囲湿度 80%RH以下 結露無き事
騒音(A特性) 約52dB 約56dB
表示 盤内温度、アラームコード/運転ランプ/アラームランプ
温度設定範囲 +10~+50℃(初期設定+30℃)
機能 盤内高温異常検出、メンテナンス時期お知らせタイマー、冷却側ファンモータ停止異常検出、
温度センサ断線検出、電源部温度異常検出、
蒸発ユニット過温度保護:温度ヒューズ(75℃溶断、交換式)、蒸発タンクオーバーフロー検出
外部出力 240V 1.5A
適合 環境対応 RoHS
運転方式 ON/OFF制御DIF:3℃
ドレン蒸発運転方式 サーモスタットによるON/OFF制御
塗装色 ベージュ(10GY9/1相当)
外形寸法(mm)※4 W265×H335×D177 W265×H475×D177
本体質量 約7.5kg 約11.0kg
※1 周囲温度+30℃時の場合の公称冷却能力です。
※2 本製品のドレン水蒸発構造の能力は仕様範囲内となります。また、使用環境により仕様範囲内でも能力が低下する場合があります。
※3 「定格」は周囲温度および盤内温度が+30℃の場合、「最大」は周囲温度+10℃、盤内温度が+30℃の公称値です。冷却器動作/除湿動作の双方が稼動している時の値です。
※4 突起物を除いた寸法です。
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。


製品ラインナップ

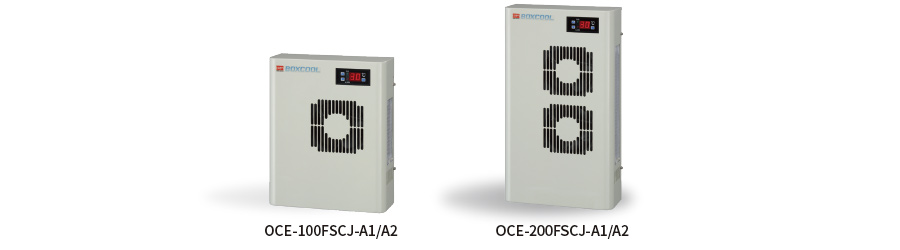

OCE-100FSCJ-A1/A2

OCE-100FSCJ

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

冷却能力

90/100W

梱包内容

本体:1台 取付ボルト:4本 SPワッシャ:4個 平ワッシャ:4個 ナット:4個
端子台:1個 取扱説明書:1冊
※ドレンホースは付属しておりません

メンテナンス品

吸入口フィルタ 蒸発器吸入口フィルタ
BCF-S1(2枚入り) BCF-S3(1枚入り)

能力グラフ

能力グラフ

外形寸法図

外形寸法図

パネルカット図


パネルカット図


OCE-200FSCJ-A1/A2

OCE-200FSCJ

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

冷却能力

180/200W

梱包内容

本体:1台 取付ボルト:4本 SPワッシャ:4個 平ワッシャ:4個 ナット:4個
端子台:1個 取扱説明書:1冊
※ドレンホースは付属しておりません。

メンテナンス品

吸水口フィルタ 蒸発器吸込口フィルタ
BCF-S2(2枚入り) BCF-S3(1枚入り)

能力グラフ

外形寸法図

パネルカット図


注意

※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※製品の取付けは、必ず垂直(±1度)に取付けてください。
※冷却/加熱反転での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※屋外での使用には、屋外用BOXCOOL(OCE-100BEC-AW、OCE-200BEC-AW)をご検討ください。
