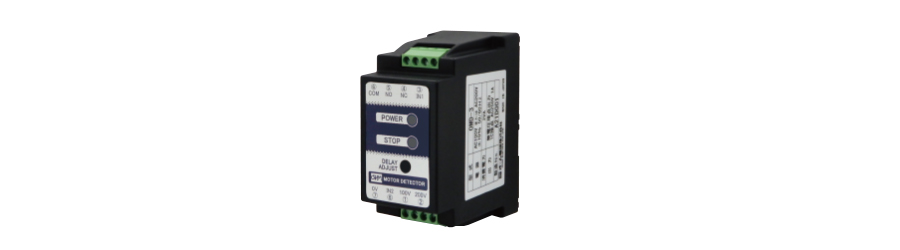

モータ回転停止検出器 OMD-3


三相インダクションモータからの電圧を検知。回転及び停止を電気的に判断し信号を出力します。

OMD-3

特長

  • モータへ2 本配線をつなぐだけで検知できます。

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OMD-3
取付方法 DINレール(35mm幅)取付
定格電圧(50/60Hz) AC100Vまたは200V
消費電力 2VA
使用周囲温度 0~+55℃
使用周囲湿度 85%RH以下 結露無き事
出力 無電圧接点出力 1C接点 AC250V、DC30V 1A
検出遅延時間 0.2~1.5sec ボリュームによる可変
環境対応 RoHS2
寸法 W48×H94×D81
本体質量 約190g
  • この検出器はAC200Vの三相インダクションモータ専用です。単相の整流子モータ等には使用できません。
  • 弊社OBブレーキ・OBJブレーキまたは、各社インバータを併用する場合は、配線上の留意点がありますのでお問い合わせください。

端子台 推奨電線/端子

電線サイズ[単線/撚線]
(剥き線長さ7~8mm)
フェルール端子
プラスチックスリーブあり/なし
0.3mm2~2.5mm2
AWG22~AWG14
0.25mm2~2.5mm2
AWG24~AWG14

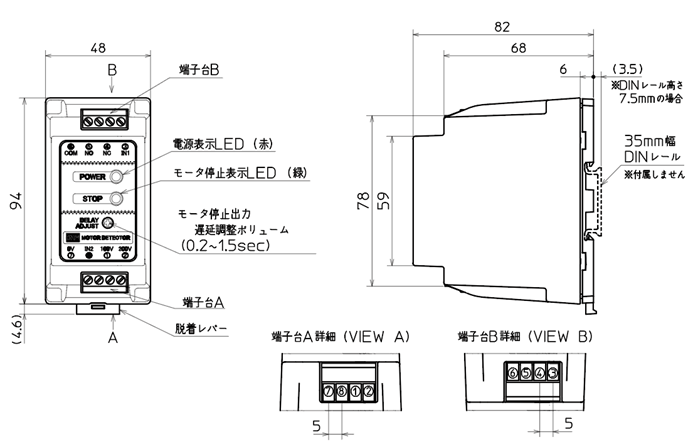

外形寸法図

外形寸法図

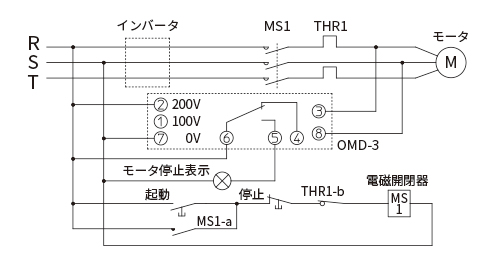

接続図

接続図

注意

※ご使用の前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
