ブレーキ(低頻度用) OBJシリーズ


生産効率UP。汎用インダクションモータの惰性回転をより早く止めます。

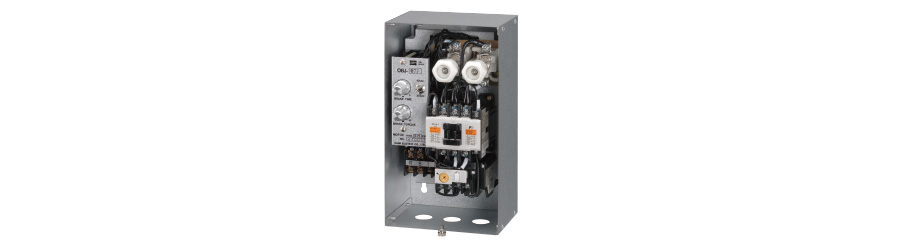

OBJブレーキ

特長

  • モータに直流を流して止める電気式ブレーキのため、メカ式ブレーキと違い摩擦や経年変化による劣化がなく保全が簡単です。
  • 現在使用しているモータに配線するだけで、ブレーキモータに変わります。
  • 電気的にブレーキをかけるので、ショックや振動が少なく機械を傷めません。
  • メカブレーキよりもさらに安定した制動力が得られます。
  • 制動時間の調整がボリュームひとつで簡単に行えます。

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
※取得規格なし

カタログのダウンロード

取扱説明書のダウンロード

・用途 木工機械(製材機・丸ノコ盤・カンナ盤)

型式・仕様

型式 OBJ-07F OBJ-15F OBJ-22F OBJ-37F OBJ-55F OBJ-75F
適用モータ 0.75kW以下 1.5kW以下 2.2kW以下 3.7kW以下 5.5kW以下 7.5kW以下
定格電圧 AC200/220V ±10%
制動時間 可変ボリュームにて無段階調整1~10秒/3~30秒 (スナップスイッチにて長・短の2段階切替)
制動トルク 可変ボリュームにて無段階調整 (サイリスタの位相制御)
使用率 10%
インターロック端子の定格負荷 AC250V 1A 抵抗負荷
使用周囲温度 -10~+50℃
使用周囲湿度 45~85% 結露無き事
耐電圧 入力端子・ケース間 AC1000V 1分間
内部保護ヒューズ
(富士電機(株)様製)
BLA015 BLA030 BLA030 BLA040 BLA040 BLA060
環境対応 -
本体質量 約3.5kg 約3.5kg 約3.5kg 約4.6kg 約4.6kg 約4.6kg

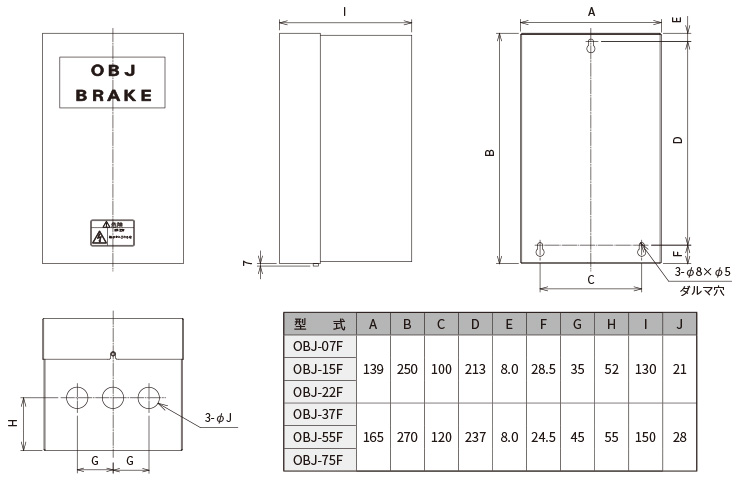

外形寸法図

外形寸法図

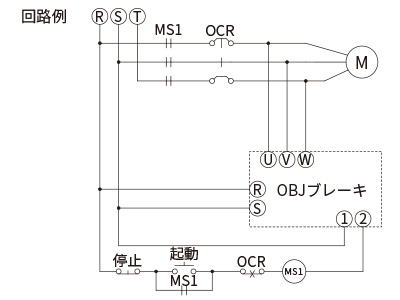

接続図

接続図


<注意事項>
※インターロック用接点(1・2)をモータ運転用電磁開閉回路に
 必ず直列に接続してください。
※モータのメガ測定は、ブレーキの接続を外して行ってください。

注意

※ご使用の前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。
※単相モータには使用できません。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
