一般環境用 風量型 高機能


運転状況が確認できるスケルトンパネル。高機能・高効率な一般環境用。

OSK-B

特長

使用環境 タイプ 仕様
一般環境用 風量型 操作パネル リモート操作

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OSK-250-B OSK-450-B OSK-750-B
最大風量 5.5m3/min 9.5m3/min 13.0m3/min
最大静圧 1.85kPa 2.5kPa 3.4kPa
捕集効率 99%以上(10μm以上の粒子径)
定格電圧(50/60Hz) 単相AC100V 単相AC200V
定格電流 4.8A 8.7A 7.2A
使用周囲温度 0~+40℃
使用周囲湿度 80%RH以下(結露無き事)
騒音(A特性) 62dB 67dB 70dB
最高吸気温度 +40℃
適合 環境対応 RoHS
外形寸法(mm) W370×H424×D373 W450×H513×D493 W500×H579×D579
本体質量 約24.5kg 約37.0kg 約46.5kg
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。


構造

構造

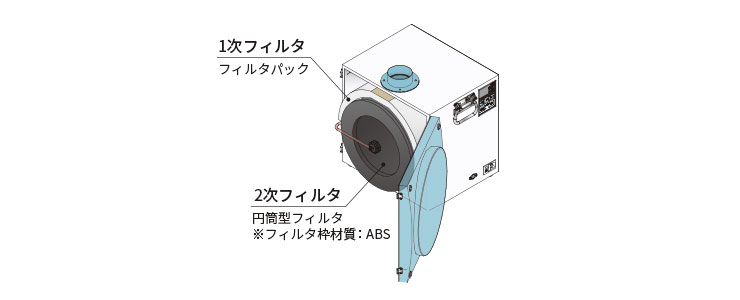

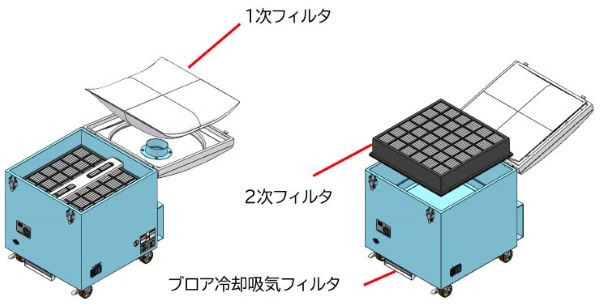

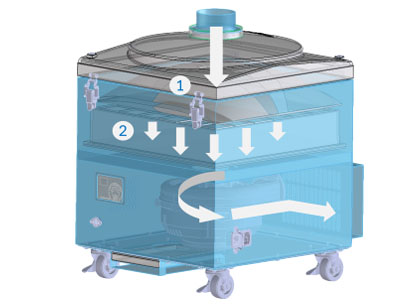

①1次フィルタ(プレフィルタ)
5層のポリプロピレン不織布からなるフィルタパック。各層の通気性を変えることにより目詰まりしにくく、45μ以上では95%以上捕集できます。また、強度も高いため紙パックのように簡単に破れることはありません。透明窓からは運転中も粉塵の捕集量を確認することができます。

②2次フィルタ
ABS樹脂の外枠と一体化したポリエステル成型フィルタ。メンテナンスが容易にできるように設計されています。10μを99%以上捕集できます。

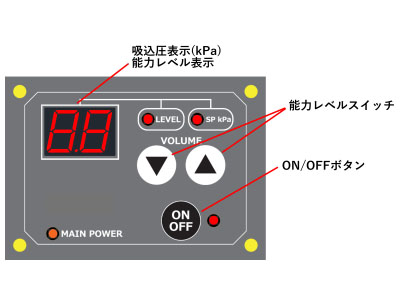

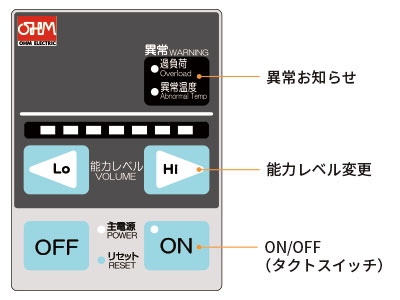

操作パネル

操作パネル

リモートコントロール機能

リモートコネクタを配線・接続することにより遠隔操作が可能となります。

リモートコントロール機能

本体側
リモートケーブル差込口

・運転ON/OFF ・能力レベルの変更
・運転圧力信号、運転信号、
 過負荷信号の出力が可能。

  1. 運転入力信号
  2. -
  3. -
  4. 遠隔操作入力信号
  5. 運転出力信号
  6. 過負荷出力
  7. サービス電源
  8. GND


製品ラインナップ

ページ内目次


OSK-250-B

OSK-250-B

カタログのダウンロード

CAD・取説ダウンロード

最大風量

5.5m3/min

最大静圧

1.85kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

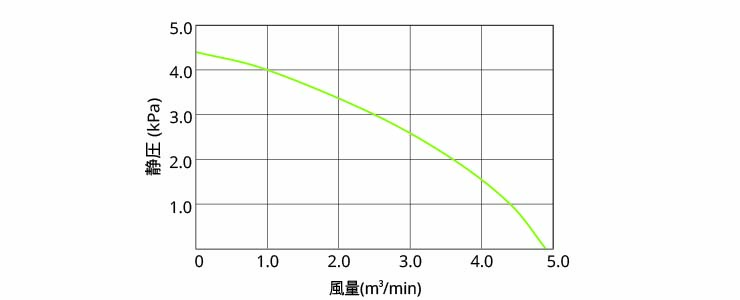

性能曲線

性能曲線

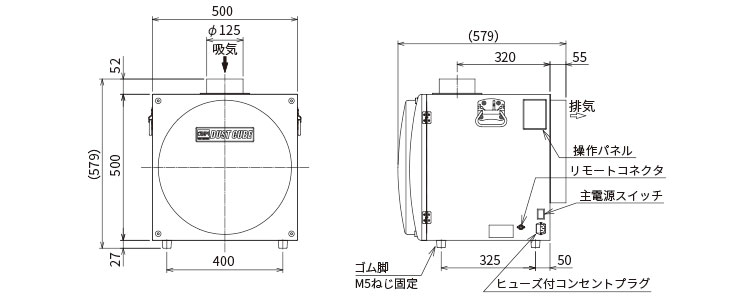

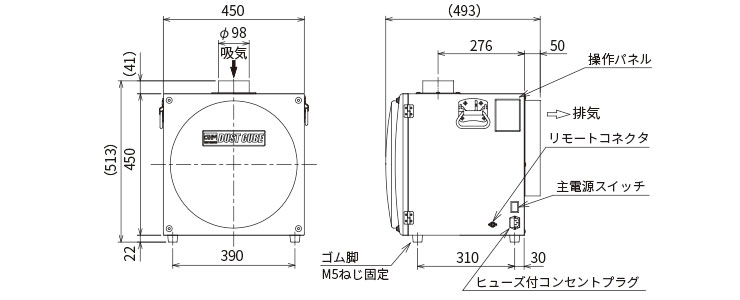

外形寸法図

外形寸法図

メンテナンス品

メンテナンス品・オプション

1次 2次
フィルタ名称 フィルタパック 円筒型フィルタ
型式 FB-700-16 CS-300-150
捕集効率 45μm 95%以上 10μm 99%以上
寸法 H700×W160 Ø300 長さ150
材質 ポリプロピレン+厚紙 ポリエステル
販売単位 1set(5枚入) 1個

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m

OSK-450-B

カタログのダウンロード

CAD・取説ダウンロード

最大風量

9.5m3/min

最大静圧

2.5kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

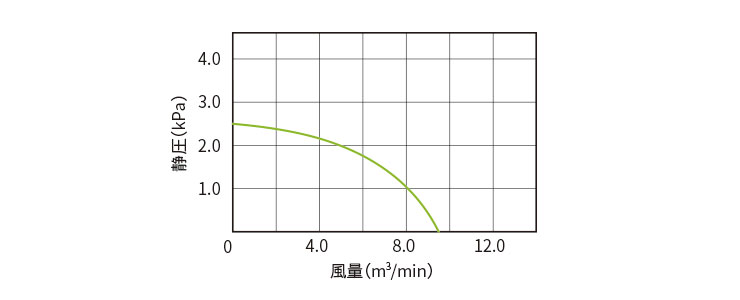

性能曲線

性能曲線

外形寸法図

外形寸法図

メンテナンス品

メンテナンス品

1次 2次
フィルタ名称 フィルタパック 円筒型フィルタ
型式 FB-700-22 CS-300-200
捕集効率 45μm 95%以上 10μm 99%以上
寸法 H700×W220 Ø300 長さ200
材質 ポリプロピレン+厚紙 ポリエステル
販売単位 1set(5枚入) 1個

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m

OSK-750-B

カタログのダウンロード

CAD・取説ダウンロード

最大風量

13.0m3/min

最大静圧

3.4kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

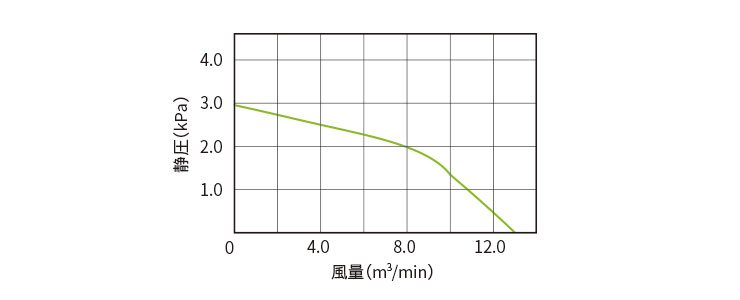

性能曲線

性能曲線

外形寸法図

外形寸法図

メンテナンス品

メンテナンス品

1次 2次
フィルタ名称 フィルタパック 円筒型フィルタ
型式 FB-900-25 CS-300-250
捕集効率 45μm 95%以上 10μm 99%以上
寸法 H900×W250 Ø300 長さ250
材質 ポリプロピレン+厚紙 ポリエステル
販売単位 1set(5枚入) 1個

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m

注意

※ダストキューブは一般的な粉塵、臭いの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質。
・アルミニウム・マグネシウム・チタン・亜鉛・エポキシ等の爆発性粉塵やそれらが付着混在した物体等。
・高速切断機・グラインダー・溶接機等から発生する火花を含んだ粉塵。
・タバコの煙。
・水・油・薬品等の液体。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※屋外での使用はできません。
※振動・衝撃のある場所では使用できません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
