一般環境用 風量型 レーザーマーカー対応 AT3


稼動時間が短いレーザーマーキング装置、粘性の低いヒュームに。一般環境用。

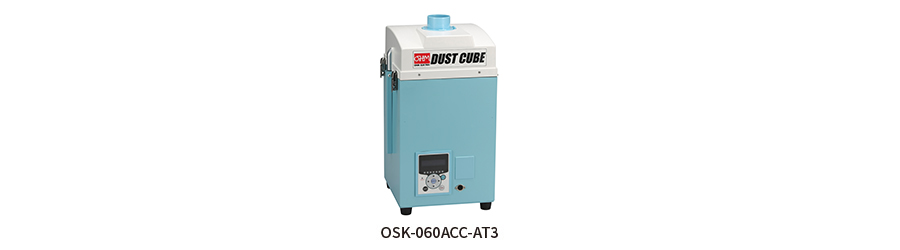

OSK-060ACC-AT3

特長

使用環境 タイプ 仕様
一般環境用 風量型 レーザー
マーカー対応
消臭 操作パネル リモート操作 簡単脱着
フランジ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OSK-060ACC-AT3
最大風量 2.8m3/min
最大静圧 2.5kPa
捕集効率 99%以上(0.3μm以上の粒子径)
定格電圧(50/60Hz) 単相AC100V
定格電流 2.3A
使用周囲温度 0~+40℃
使用周囲湿度 80%RH以下(結露無き事)
騒音(A特性) 61dB
最高吸気温度 +40℃
適合 環境対応 RoHS
外形寸法(mm) W264×H517×D264
本体質量 約18.0kg
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。

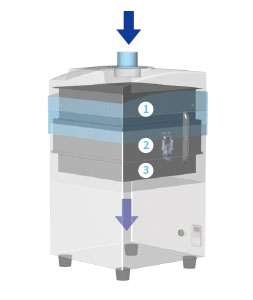

構造

構造

①1次フィルタ(プレフィルタ)
ポリプロピレンプリーツ形状のカセットタイプ。簡単に交換できる使い捨てタイプです。衝突緩衝し粒子が大きくなった粉塵を捕集します。

②2次フィルタ(活性炭フィルタ)
1次フィルタで捕集されなかった細かい粒子を粒状活性炭内で捕集、同時に臭いも取り去ります。

③3次フィルタ(高性能フィルタ)
活性炭フィルタから出た微粉塵や2次フィルタで捕集されなかった粒子を高性能フィルタがキャッチし清浄化した空気を排気します。活性炭粒子のブロア側への侵入もここで防ぎます。

操作パネル

操作パネル

リモートコントロール機能

リモートコネクタを配線・接続することにより遠隔操作が可能となります。

リモートコントロール機能

本体側
リモートケーブル差込口

・運転ON/OFF ・能力レベルの変更
・運転圧力信号、フィルタ目詰信号、
 運転信号、異常信号の出力が可能。

  1. 運転入力信号
  2. 運転圧力出力信号(DC1~5V)
  3. フィルタ目詰出力信号
  4. 遠隔操作入力信号
  5. 運転出力信号
  6. 異常出力信号
  7. 能力レベル変更入力信号(DC0~5V)
  8. GND


製品ラインナップ

OSK-060ACC-AT3

060ACC

カタログのダウンロード

CAD・取説ダウンロード

最大風量

2.8m3/min

最大静圧

2.5kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

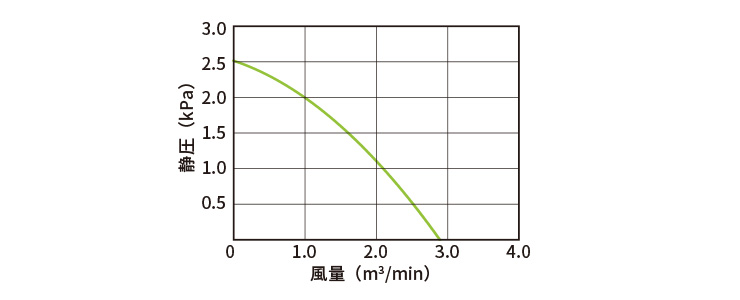

性能曲線

性能曲線

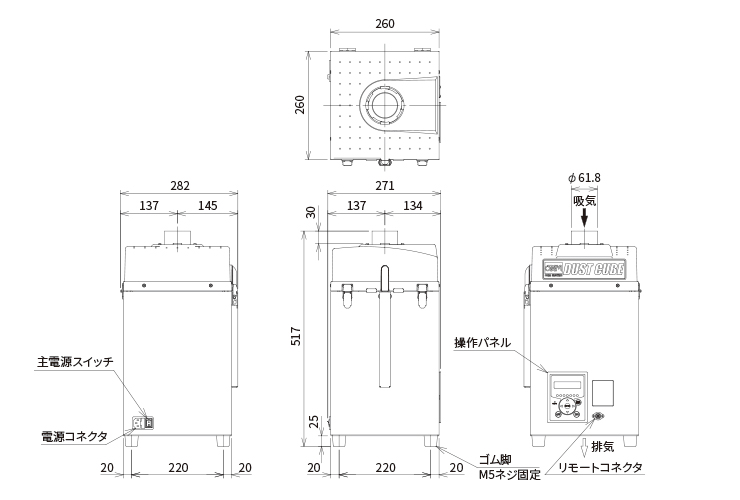

外形寸法図

外形寸法図

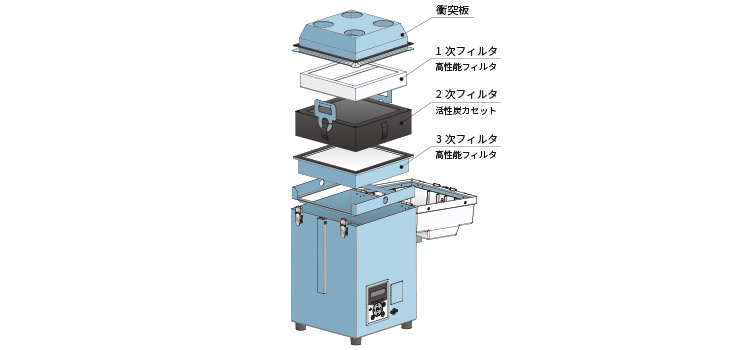

メンテナンス品

メンテナンス品

1次 2次 3次
フィルタ名称 高性能フィルタ 活性炭カセット 高性能フィルタ
型式 CHF-2222-40 ACC-2525-75ST CHF-2525-50
捕集効率 45μm 80%以上 - 0.3μm 99%以上
寸法 H220×W220 厚み40 H250×W250 厚み75 H250×W250 厚み50
フィルタ枠材質 厚紙 SPCC ABS
材質 ポリプロピレン 粒状活性炭 ポリプロピレン
販売単位 1個

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m
脱着フランジ ダクト径
FRJ-D-38-35-108 Ø38
FRJ-D-50-35-108 Ø50

注意

※ダストキューブは一般的な粉塵、臭いの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質。
・アルミニウム・マグネシウム・チタン・亜鉛・エポキシ等の爆発性粉塵やそれらが付着混在した物体等。
・高速切断機・グラインダー・溶接機等から発生する火花を含んだ粉塵。
・タバコの煙。
・水・油・薬品等の液体。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※屋外での使用はできません。
※振動・衝撃のある場所では使用できません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
