クリーンルーム用 風量型 AT3


浮遊する微粉塵等を換気扇のような風の力で吸い込む風量型。クリーンルームで使用可能。

ODU-HC

特長

使用環境 タイプ 仕様
クリーンルーム用 風量型 操作パネル リモート操作 簡単脱着フランジ
※080HCのみ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 ODU-080HC-AT3 ODU-450HC-AT3
最大風量 2.9m3/min 7.0m3/min
最大静圧 2.5kPa 2.9kPa
捕集効率 99%以上(0.3μm以上の粒子径)
定格電圧(50/60Hz) 単相AC100V
定格電流 2.4A 9.8A
使用周囲温度 0~+40℃
使用周囲湿度 80%RH以下(結露無き事)
騒音(A特性) 58dB 73dB
最高吸気温度 +40℃
適合 環境対応 RoHS
外形寸法(mm) W260×H274×D385 W370×H395×D472
本体質量 約10.3kg 約30.0kg
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。

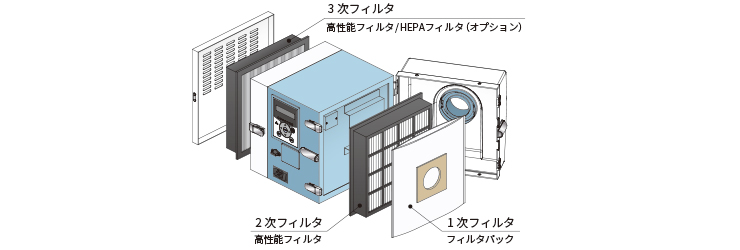

構造

構造

①1次フィルタ
5層のポリプロピレン不織布からなるフィルタパック。各層の通気性を変えることにより目詰まりしにくく、強度も高いため紙パックのように簡単に破れることはありません。

②2次フィルタ

ポリプロピレン不織布がプリーツ折フィルタに成型され、外枠はABS樹脂からなります。捕集効率が高く0.3μmを99%以上捕集できます。

③3次フィルタ

2次フィルタと同じフィルタを使用。1次・2次で捕集されなかった粒子やファンモータ室で発塵した微粒子を捕集します。クリーンクラス100,000 ~ 10,000。(HEPAフィルタ装着時1,000 ~ 100)

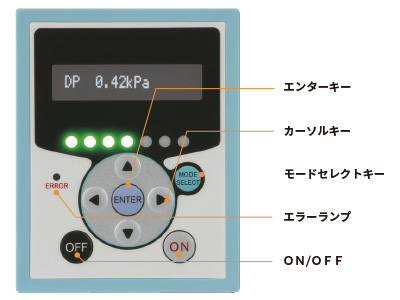

操作パネル

操作パネル

リモートコントロール機能

リモートコネクタを配線・接続することにより遠隔操作が可能となります。

リモートコントロール機能

本体側
リモートケーブル差込口

・運転ON/OFF ・能力レベルの変更
・運転圧力信号、フィルタ目詰信号、
 運転信号、異常信号の出力が可能。

  1. 運転入力信号
  2. 運転圧力出力信号(DC1~5V)
  3. フィルタ目詰出力信号
  4. 遠隔操作入力信号
  5. 運転出力信号
  6. 異常出力信号
  7. 能力レベル変更入力信号(DC0~5V)
  8. GND

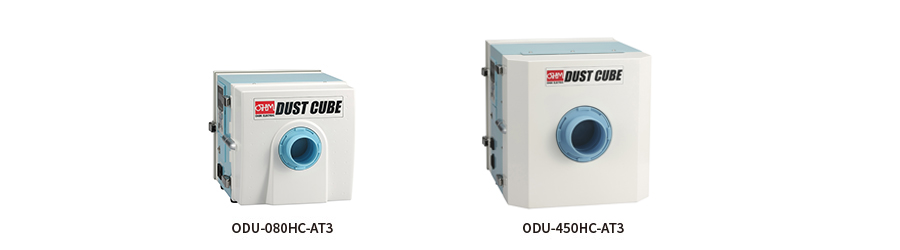

製品ラインナップ

ページ内目次


ODU-080HC-AT3

080HC

カタログのダウンロード

CAD・取説ダウンロード

最大風量

2.9m3/min

最大静圧

2.5kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

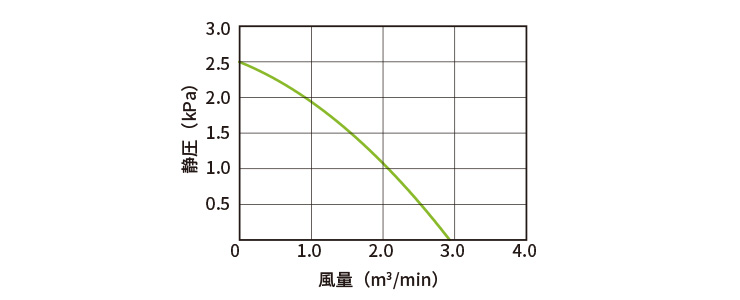

性能曲線

性能曲線

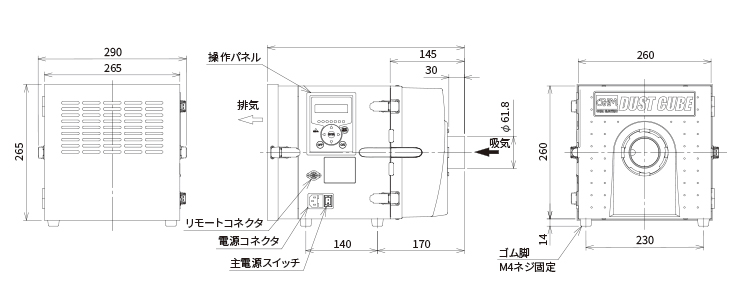

外形寸法図

外形寸法図

メンテナンス品

メンテナンス品・オプション

1次 2次/3次 3次(オプション)※1
フィルタ名称 フィルタパック 高性能フィルタ HEPAフィルタ
型式 FB-25 CHF-2525-50 HEP-2525-50
捕集効率 45μm 95%以上 0.3μm 99%以上 0.3μm 99.97%以上
寸法 H250×W300 H250×W250 厚み50 H250×W250 厚み50
フィルタ枠材質 ABS アルミ
材質 ポリプロピレン+厚紙 ポリプロピレン ガラス繊維
販売単位 1set( 5枚入) 1個

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m
脱着フランジ ダクト径
FRJ-D-38-35-92 Ø38
FRJ-D-50-35-92 Ø50

450HC

カタログのダウンロード

CAD・取説ダウンロード

最大風量

7.0m3/min

最大静圧

2.9kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

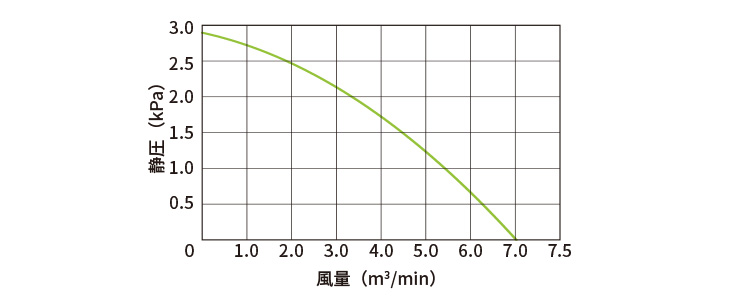

性能曲線

性能曲線

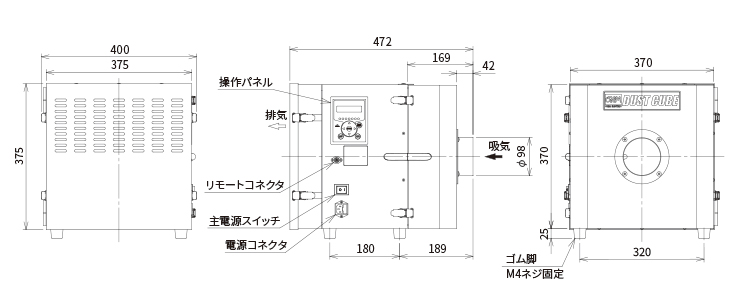

外形寸法図

外形寸法図

メンテナンス品

メンテナンス品

1次 2次/3次 3次(オプション)※1
フィルタ名称 フィルタパック 高性能フィルタ HEPAフィルタ
型式 FB-700-22 CHF-3535-70 HEP-3535-69
捕集効率 45μm 95%以上 0.3μm 99%以上 0.3μm 99.97%以上
寸法 H700×W220 H350×W350 厚み70 H350×W350 厚み69
フィルタ枠材質 ABS アルミ
材質 ポリプロピレン+厚紙 ポリプロピレン ガラス繊維
販売単位 1set( 5枚入) 1個
※1 クリーンクラス 1,000 ~ 100にしたい場合にご使用ください。

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m

注意

※ダストキューブは一般的な粉塵、臭いの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質。
・アルミニウム・マグネシウム・チタン・亜鉛・エポキシ等の爆発性粉塵やそれらが付着混在した物体等。
・高速切断機・グラインダー・溶接機等から発生する火花を含んだ粉塵。
・タバコの煙。
・水・油・薬品等の液体。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※屋外での使用はできません。
※振動・衝撃のある場所では使用できません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
