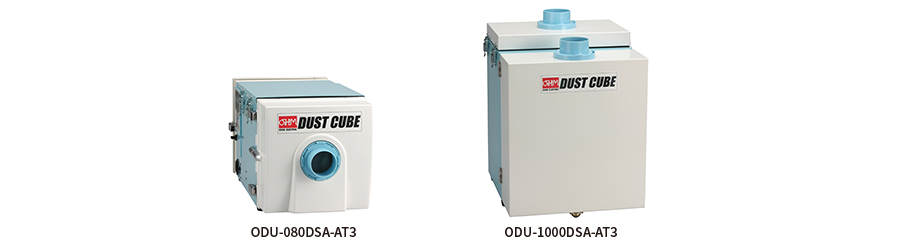

クリーンルーム用 レーザーマーカー対応 AT3


はんだ作業やレーザーマーキングの際に発生する煙を吸引・除去。クリーンルームで使用可能。

ODU-DSA

特長

使用環境 タイプ 仕様
クリーン
ルーム用
高圧型 レーザー
マーカー対応
消臭 自動塵落とし 操作パネル リモート操作 簡単脱着
フランジ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 ODU-080DSA-AT3 ODU-1000DSA-AT3
最大風量 2.2m3/min ※1 3.2m3/min ※2
最大静圧 9.1kPa 9.5kPa
捕集効率 99%以上(0.3μm以上の粒子径) 99.97%以上(0.3μm以上の粒子径)
定格電圧(50/60Hz) 単相AC100V
定格電流 5.7A 7.8A
使用周囲温度 0~+40℃
使用周囲湿度 80%RH以下(結露無き事)
騒音(A特性) 67dB 59dB
最高吸気温度 +40℃
適合 環境対応 RoHS
外形寸法(mm) W260×H274×D565 W360×H512×D400
本体質量 約22.0kg 約32.5kg
※1 ゼオライト付着時1.75m3/min ※2 ゼオライト付着時2.7m3/min
  • 使用電源電圧は定格電圧の±10%以内(変動)でご使用ください。


構造

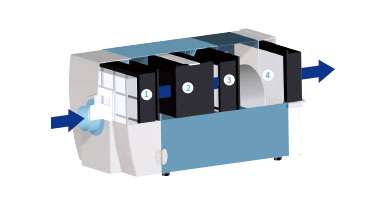

ODU-080DSA-AT3

構造

①1次フィルタ
1次フィルタ表面に直接ヒュームが付着しないようにゼオライト粒子でプリコートします。(プリコート&脱臭)

②活性炭カセット
活性炭カセットには天然ヤシガラ粒状活性炭が充填されています。使用済の活性炭は交換することができます。

③2次フィルタ
高性能フィルタ。

④3次フィルタ
高性能フィルタ。クリーンクラス100,000~10,000。

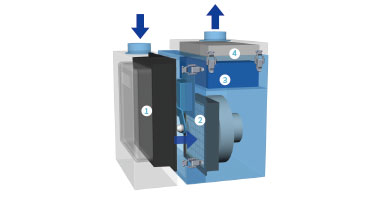

ODU-1000DSA-AT3

構造

①1次フィルタ
1次フィルタ表面に直接ヒュームが付着しないようにゼオライト粒子でプリコートします。(プリコート&脱臭)

②2次フィルタ
高性能フィルタ。電気部品を粉塵から保護します。

③活性炭カセット
臭いを吸着するカセット式。交換は3分で完了。

④3次フィルタ
HEPAフィルタ。クリーンクラス1,000~100。

操作パネル

操作パネル

リモートコントロール機能

リモートコネクタを配線・接続することにより遠隔操作が可能となります。

リモートコントロール機能

本体側
リモートケーブル差込口

・運転ON/OFF ・能力レベルの変更
・運転圧力信号、風量不足信号、
 運転信号、圧力不足信号の出力が可能。

  1. 運転入力信号
  2. 運転圧力出力信号(DC1~5V)
  3. 風量不足出力信号
  4. 遠隔操作入力信号
  5. 運転出力信号
  6. 圧力不足出力信号
  7. 能力レベル変更入力信号(DC0~5V)
  8. GND


製品ラインナップ

ODU-080DSA-AT3

080DSA

カタログのダウンロード

CAD・取説ダウンロード

最大風量

2.2m3/min (ゼオライト付着時 1.75m3/min)

最大静圧

9.1kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

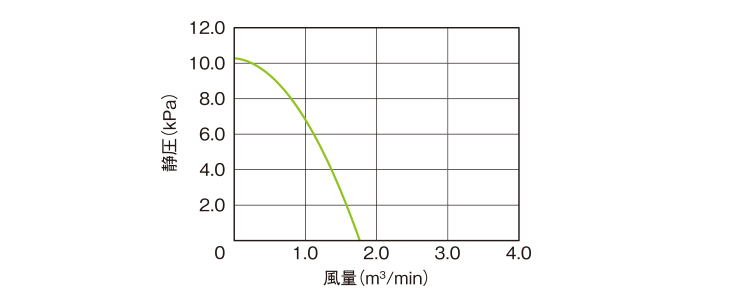

性能曲線

性能曲線

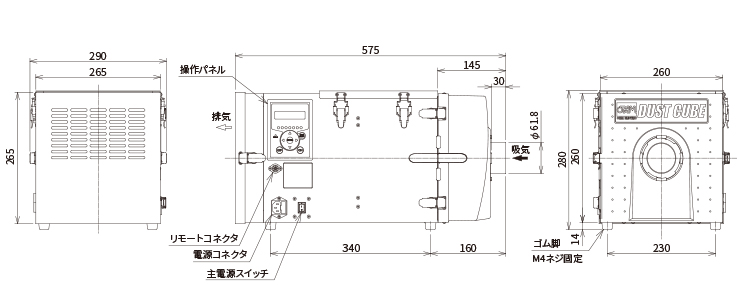

外形寸法図

外形寸法図

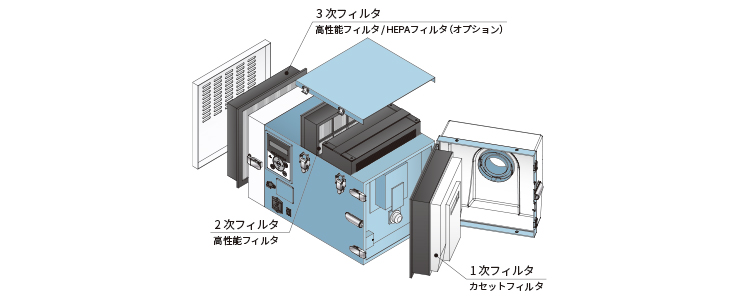

メンテナンス品

メンテナンス品・オプション

1次 2次/3次 3次(オプション) 消臭剤
フィルタ名称 カセットフィルタ 高性能フィルタ HEPAフィルタ YAC-2600
型式 HDF-2525-90-ZEO CHF-2525-50 HEP-2525-50 -
捕集効率 1μm 99%以上 0.3μm 99%以上 0.3μm 99.97%以上 -
寸法 H250×W250 厚み90 H250×W250 厚み50 H250×W250 厚み50 -
フィルタ枠材質 ABS ABS アルミ -
材質 ポリエステル ポリプロピレン ガラス繊維 粒状活性炭
販売単位 1個 1set(2.6kg(1回分)×4袋)

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m
脱着フランジ ダクト径
FRJ-D-38-35-92 Ø38
FRJ-D-50-35-92 Ø50

ODU-1000DSA-AT3

1000DSA

カタログのダウンロード

CAD・取説ダウンロード

最大風量

3.2m3/min (ゼオライト付着時 2.7m3/min)

最大静圧

9.5kPa

梱包内容

本体:1台 電源ケーブル:3m 取扱説明書:1冊

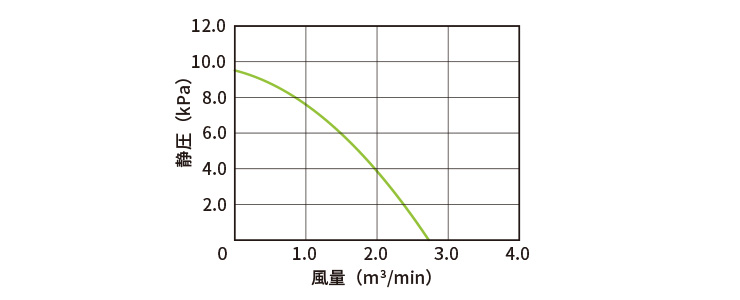

性能曲線

性能曲線

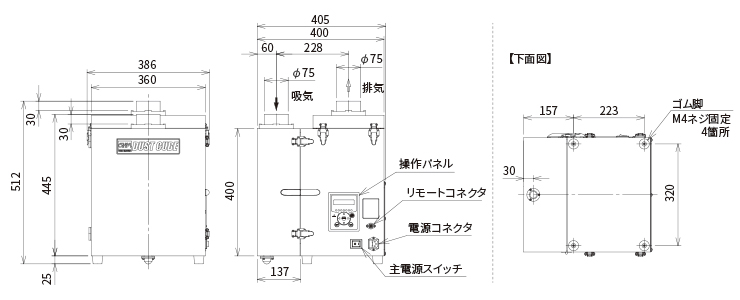

外形寸法図

外形寸法図

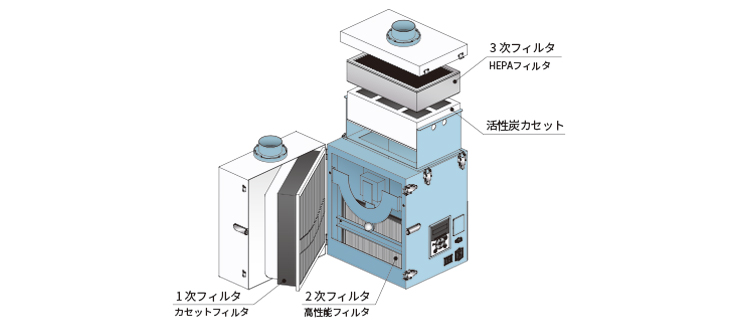

メンテナンス品

メンテナンス品

1次 2次 3次 -
フィルタ名称 カセットフィルタ 高性能フィルタ HEPAフィルタ 活性炭カセット
型式 HDF-3535-120-ZEO CHF-2030-50 HEP-3220-69 ACC-3220-100
捕集効率 - 0.3μm 99%以上 0.3μm 99.97%以上 -
寸法 H350×W350 厚み120 H200×W300 厚み50 H200×W320 厚み69 H320×W200 厚み100
フィルタ枠材質 ABS+ポリカーボネート ポリプロピレン アルミ 厚紙
材質 ポリエステル成形+SS400 ポリプロピレン ガラス繊維 繊維状活性炭+粒状活性炭
販売単位 1個

オプション

リモートケーブル 長さ
RC-03M 3m
RC-05M 5m
脱着フランジ ダクト径
FRJ-D-38-35-108 Ø38
FRJ-D-50-35-108 Ø50
FRJ-D-65-35-108 Ø65

注意

※ダストキューブは一般的な粉塵、臭いの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質。
・アルミニウム・マグネシウム・チタン・亜鉛・エポキシ等の爆発性粉塵やそれらが付着混在した物体等。
・高速切断機・グラインダー・溶接機等から発生する火花を含んだ粉塵。
・タバコの煙。
・水・油・薬品等の液体。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※屋外での使用はできません。
※振動・衝撃のある場所では使用できません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
