クリーン機器


ファンフィルタユニット


省エネ・低騒音・薄型軽量設計。クリーンブース内からメンテナンス可能。

FFU

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OFU-102H-AW OFU-105H-AW OFU-110H-AW OFU-117H-AW
定格電圧(50/60Hz) 単相AC100~240V
最大風量 2m3/min 5m3/min 10m3/min 17m3/min
捕集効率 99.99%以上(0.3μm粒子径)
定格消費電力 30W 33W 48W 50W
使用周囲温度 0~+40℃
使用周囲湿度 10~80%RH 結露なき事
騒音(A特性) 48~57dB 55~57dB 56~61dB 57~62dB
フィルタ HEPAフィルタ
(W305×H50×D305)
HEPAフィルタ
(W484×H50×D484)
HEPAフィルタ
(W610×H50×D610)
HEPAフィルタ
(W1220×H50×D610)
ファン DCシロッコファン2個 DCブラシレスターボファン1個
風量調整 3段階切替(Hi、Mid、Lo)
構造 鋼鈑製焼付塗装仕上げ
表示 電源LED(緑)
塗装色 マンセル近似色:10GY9/1
適合 環境対応 RoHS
本体質量 約5.0kg 約14.0kg 約18.0kg 約30.0kg

風量変更スイッチ3段階の各風量・消費電力・騒音

OFU-102H-AW OFU-105H-AW OFU-110H-AW OFU-117H-AW
Hi 風量 2m3/min 5m3/min 10m3/min 17m3/min
消費電力 30W 33W 48W 50W
騒音(A特性) 57dB 57dB 61dB 62dB
Mid 風量 1.8m3/min 4m3/min 8.5m3/min 15m3/min
消費電力 21W 27W 37W 42W
騒音(A特性) 52dB 56dB 59dB 61dB
Lo 風量 1.5m3/min 3m3/min 7.5m3/min 13m3/min
消費電力 15W 21W 31W 31W
騒音(A特性) 48dB 55dB 56dB 57dB
※ 騒音は無響音室にて吹き出し側から1m離れたところで測定した値です。

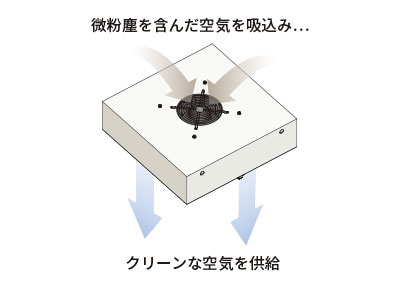

風の流れイメージ

風の流れイメージ

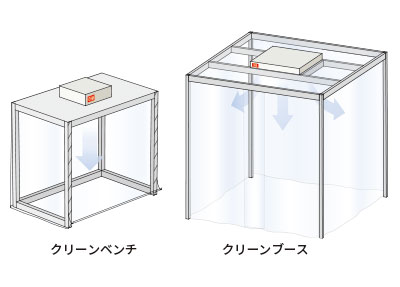

設置例

設置例



製品ラインナップ

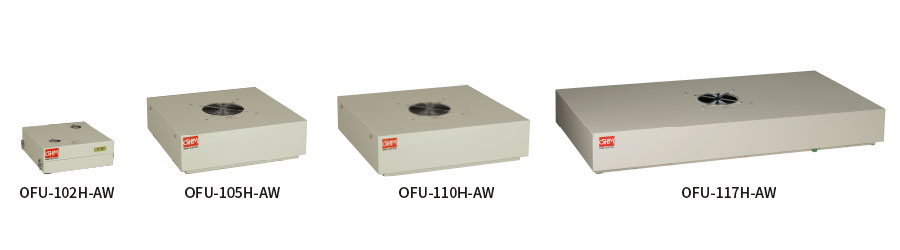

OFU-102H-AW

102H

カタログのダウンロード

CAD・取説ダウンロード

最大風量

2.0m3/min

梱包内容

本体:1台 取扱説明書:1冊 取付ねじ(M5):4本 取付面パッキン

メンテナンス品

交換用HEPAフィルタ
OFU-102HEPA 1枚

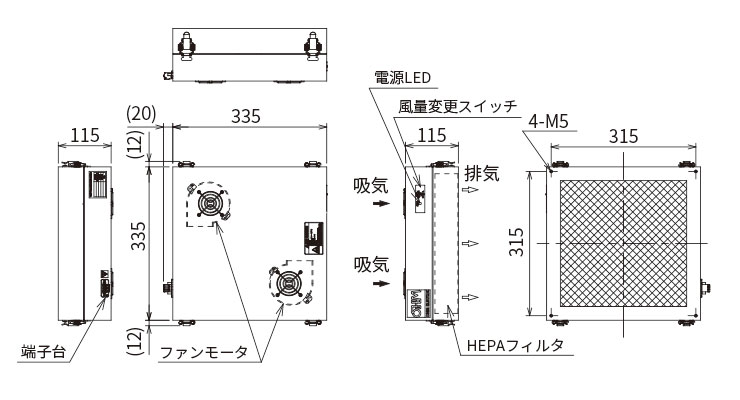

外形寸法図

外形寸法図

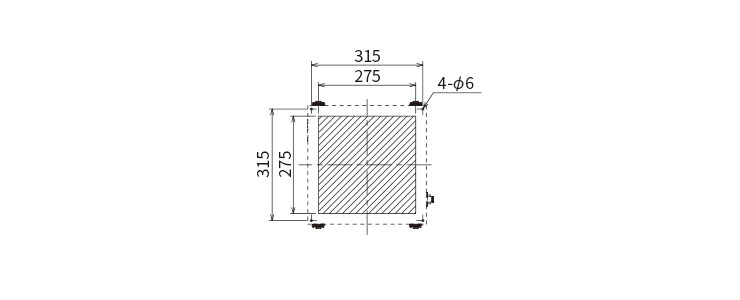

パネルカット図

パネルカット図

OFU-105H-AW

105H

カタログのダウンロード

CAD・取説ダウンロード

最大風量

5m3/min

梱包内容

本体:1台 取扱説明書:1冊

メンテナンス品

交換用HEPAフィルタ
OFU-105HEPA 1枚

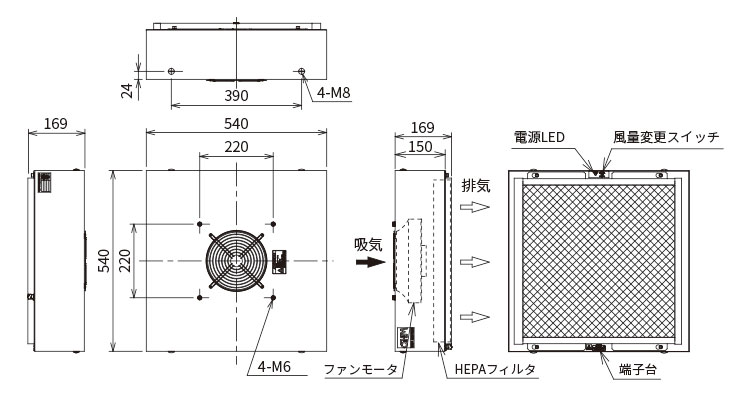

外形寸法図

外形寸法図

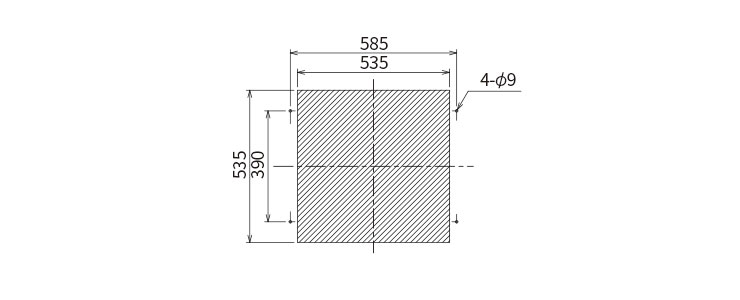

パネルカット図

パネルカット図

※オプションの取付ステイを使用する場合

OFU-110H-AW

110H

カタログのダウンロード

CAD・取説ダウンロード

最大風量

10m3/min

梱包内容

本体:1台 取扱説明書:1冊

メンテナンス品

交換用HEPAフィルタ
OFU-110HEPA 1枚

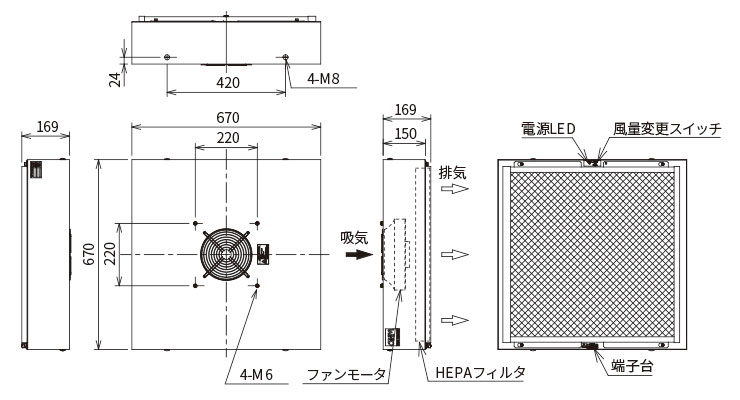

外形寸法図

外形寸法図

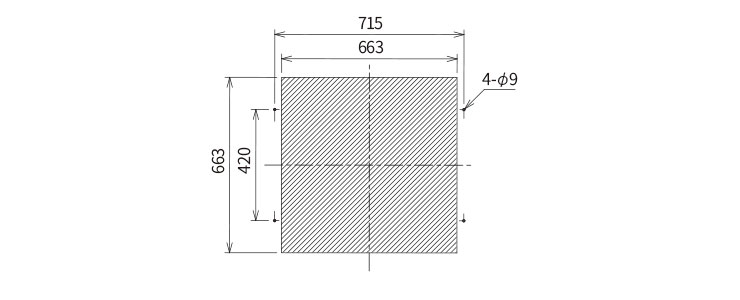

パネルカット図

パネルカット図

※オプションの取付ステイを使用する場合

OFU-117H-AW

117H

カタログのダウンロード

CAD・取説ダウンロード

最大風量

17m3/min

梱包内容

本体:1台 取扱説明書:1冊

メンテナンス品

交換用HEPAフィルタ
OFU-117HEPA 1枚

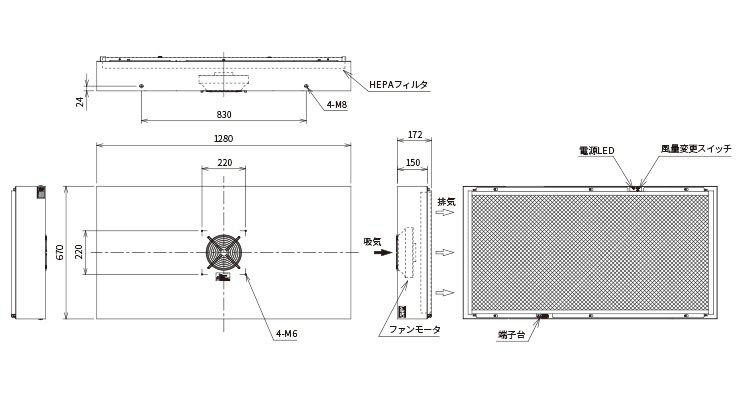

外形寸法図

外形寸法図

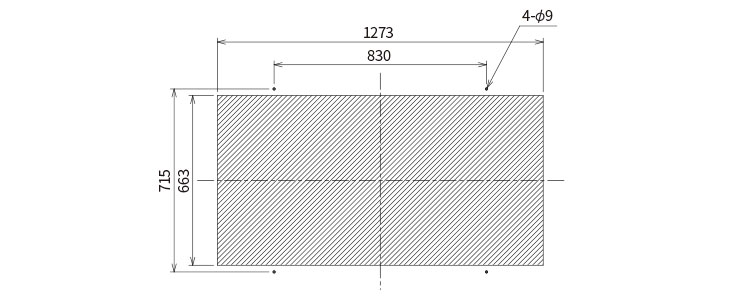

パネルカット図

パネルカット図

※オプションの取付ステイを使用する場合

注意

※運転中は絶対にモータに触れないでください。また、ファン回転部に指や異物を入れないでください。
※屋外及び高度1000m以上の場所での使用はできません。
※振動・衝撃等のある場所では、使用できません。
※FFUが納入された時、その梱包状態が損傷していない事を確認してください。
※周囲温度が0℃~+40℃で、周囲湿度が10~80%RH以下(非結露)の範囲で必ず使用してください。
※運搬する場合、衝撃・振動・ムリな荷重は加えないでください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
